Diodo retificador de recuperação super-rápida

YZPST-SFP2003

Características do produto

Comutação super-rápida para alta eficiência

Baixa corrente de fuga reversa.

Alta capacidade de corrente de surto direta

Produto RoHS.

Uso principal

Usado principalmente em fonte de alimentação chaveada, modulador de largura de pulso PWM,inversor como roda-livre e em outroscircuitos eletrônicos, retificador de alta-frequência, uso como diodo retificador, diodoou diodo de amortecimento

Resumo

O dispositivo SFP2003 é otimizado para uma queda-de tensão direta ultrabaixapara maximizar a eficiência em fontes de alimentaçãoaplicações.

Circuito equivalente

YZPST-SFP2003-1(2)

YZPST-SFP2003-2 (1)

Classificações máximas absolutas

Item		Símbolo	Dados	Unidade
Tensão de pico repetitiva inversa máxima		VRRM	300	V
*Corrente média direta retificada (VR nominal - onda quadrada de 20 kHz) - ciclo de trabalho de 50%		IFAV	20	A
Tempo de recuperação reversa(IF=0,5A IR=1,0A IREC=0,25A)		TRR	≤35	nS
Corrente de surto de pico direta (carga nominal 8,3, onda senoidal semiciclo — conforme o método JEDEC)		IFSM	180×2	A
Temperatura de junção de operação		T_J	175	℃
Temperatura de armazenamento		TSTG	-40～150	℃

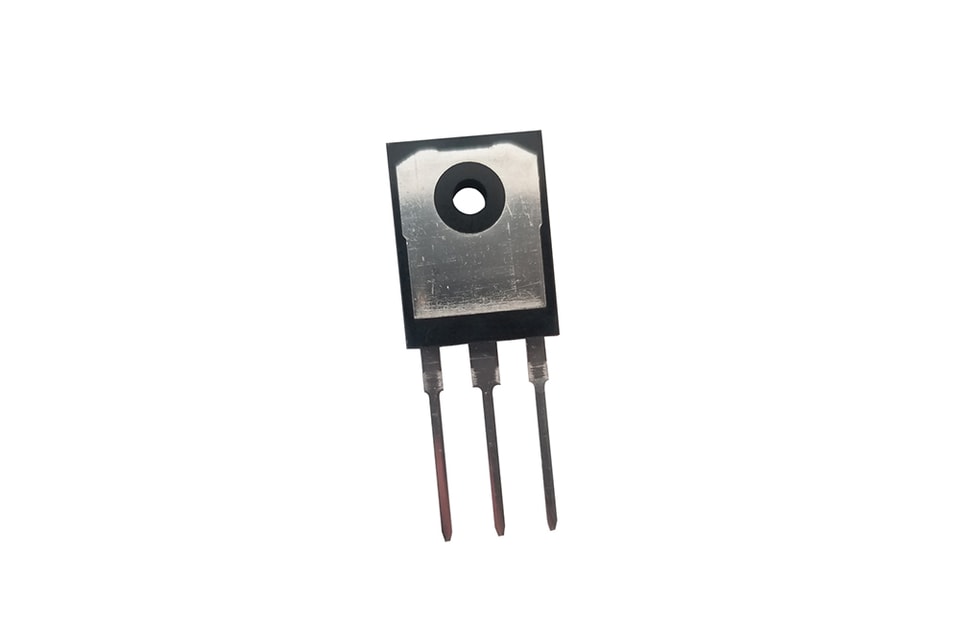

Resistência térmica típica (por perna)	Encapsulamento=TO-247AB	RθJC	0.5	℃/W

Eletricidade Característica

Item	Condição de teste		Valor(mín.)	Valor(típ.)	Valor(máx.)	Unidade
V_B	TJ =25℃	IR=100uA	300	---	---	V
I_R	TJ =25℃	VR=300V	---	---	0.01	mA
I_R	TJ =125℃	VR=300V	---	---	0.10	mA
V_F	TJ =25℃	IF=10A (IFAV=10A×2)	---	1	1.1	V
V_F	TJ =125℃	IF=10A (IFAV=10A×2)	---	---	1	V
