Características:
- Estrutura totalmente difusa
- Alta capacidade de surto
- Recuperação reversa suave
- Encapsulamento cerâmico hermético robusto
- Dispositivo montado por pressão

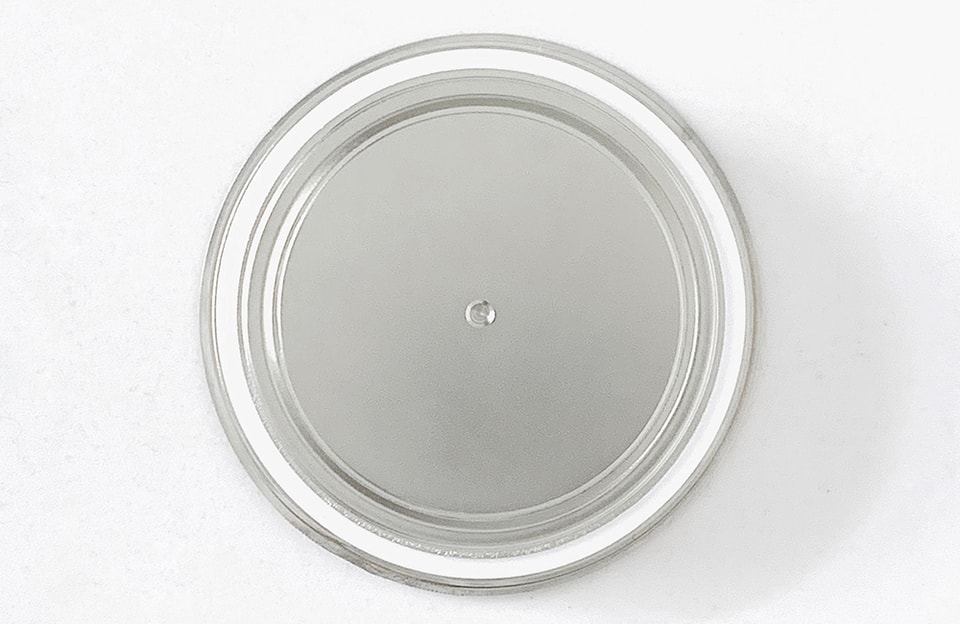

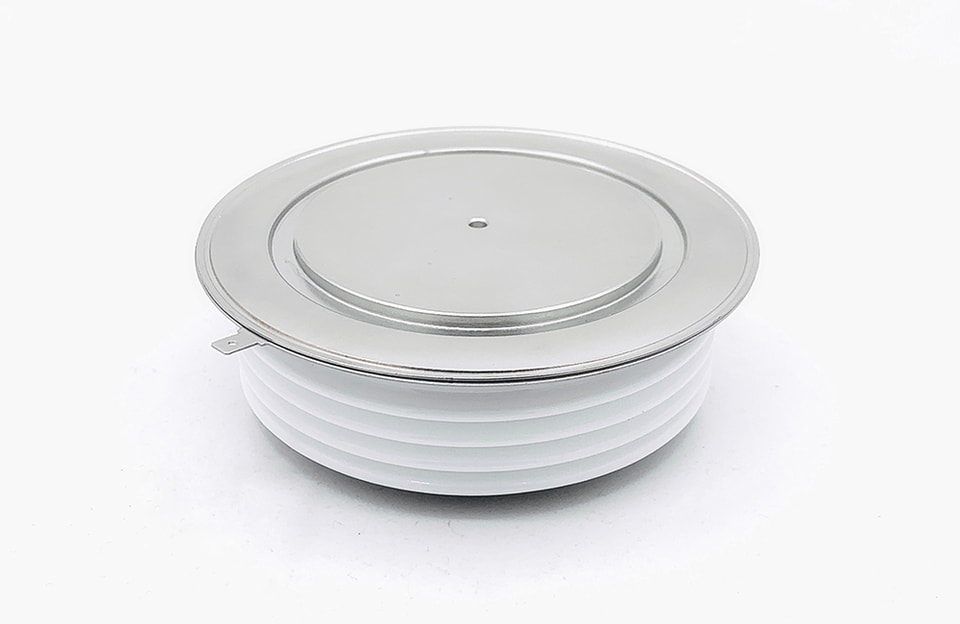

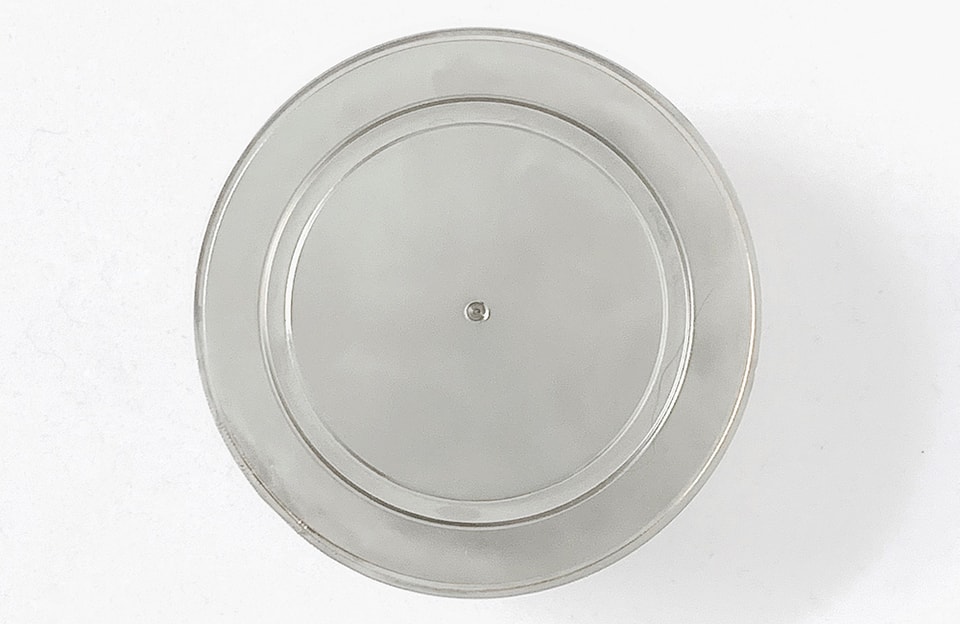

IMAGEM DO PRODUTO01 / GALERIA
COMPONENTE DE POTÊNCIA
YZPST-M2639ZC450
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Para valores máximos garantidos, contate a fábrica
Superfícies de montagem lisas, planas e lubrificadas
Aplicações típicas:
- Retificador para aplicações em acionamentos
- Conversores de média tensão
- Aplicações de potência pulsada
- Aplicações crowbar
Características e classificações elétricas
VRRM (1) | VRSM (1) |
4200 | 4200 |
VRRM = Tensão de pico reversa repetitiva
VRSM = tensão de pico reversa não repetitiva
VRSM = tensão de pico reversa não repetitiva
Corrente de fuga reversa de pico repetitiva | IRRM | 20 mA 150 mA |
Condução - estado ligado
Parâmetro | Símbolo | Mín. | Máx. | Tipo | Unidades | Condições |
Valor médio máx. da corrente em condução | IF(AV)M | 2639 | A | Senoidal, condução de 180°, Tc=55°C | ||
Valor RMS da corrente em condução | IFRMS | 4922 | A | Valor nominal | ||
Pico de surto de um ciclo (não repetitivo) corrente | IFSM | 27.5 | kA | Tj=150°C, VR=0,8VRRM, tp=10 ms | ||
I²t | I2t | 3,79×10³ | kA²s | 10 ms | ||
Tensão de pico em condução | VFM | 2.25 | V | IFM = 3000 A; Tj = 150 °C | ||
Tensão de limiar | VFO | 1.38 | Tj = 150 °C | |||
Resistência de inclinação direta | rF | 0.29 | mΩ | Tj = 150 °C | ||
Corrente de recuperação reversa (4) | IRM(REC) | - | 280 | A | IFM = 1000 A; dIF/dt = 60 A/ms, Tj = 150 °C | |
Carga de recuperação reversa (4) | Qrr | - | 2300 | mC | ||
Tempo de recuperação reversa (4) | tRR | - | 8.5 | ms |
Características térmicas e mecânicas
Parâmetro | Mín. | Máx. | Tip. | Unidades | Condições | |
Temperatura de operação | Tj | -40 | +150 | °C | ||
Temperatura de armazenamento | Tstg | -40 | +150 | °C | ||
Resistência térmica - junção para encapsulamento | RQ (j-c) | 0.011 | K/W | Resfriado em ambos os lados Refrigeração por um lado | ||
Resistência térmica - encapsulamento para dissipador | RQ (c-s) | 0,.022 | K/W | Resfriado em ambos os lados Refrigeração por um lado | ||
Força de montagem | P | 37 | 47 | - | kN | |
Peso | W | 1700 | g | Sobre |
Contorno e dimensões da embalagem
Símbolo | A | B | C | D | H |
mm | 109 | 73 | 98 | 3.5×3 | 36±1 |
A YZPST pode fornecer a seguinte lista equivalente de diodos rápidos/de inversor
DIODOS RÁPIDOS/DE INVERSOR | ||||
TIPO | Equivalente | IAV | PIV | DIA/HT |
A696L | 9110/SM18CXC724/M1022LC180 | 1000A | 1800V | 34/27 |
3178 | SM18CXC924/M149NC180 | 1496A | 1800V | 47/27 |
M1494 | SW25CXC924 | 1494A | 2500V | 47/27 |
ZWDQ8 | L5646/ZWDQ 815645 diodo de pino com recuperação rápida | |||
A YZPST pode fornecer a seguinte lista equivalente de diodos de recuperação rápida(Tipos cápsula)
| Tipo | IF(AV ) | VRRM | IFSM @TVJ M &1 0ms | IRRM (máx.) Tj=125 °C | VFM(máx.) | Trr (máx.) | Tvj | Rthjc | F±10 % | |
| IFM (A) | V | µs | °C | K/W | kN | |||||
| A | V | kA | mA | |||||||
| A337 | 650 | 500-1500 | 10 | 40 | 2000 | 1.9 | 4.0 | 125 | 0.045 | 3.6 |
| A596 | 750 | 700-1600 | 13 | 50 | 3500 | 2.3 | 4.0 | 150 | 0.06 | 9.8 |
| A696 | 1000 | 2000-2600 | 14 | 100 | 100 | 1.9 | 5.0 | 150 | 0.04 | 15 |
| A796 | 925 | 1500-2500 | 13.8 | 75 | 1000 | 1.75 | 3.5 | 125 | 0.02 | 25 |
Para mais informações sobreDiodo de recuperação rápidapor favor, baixe o arquivo PDF acima chamado "YANGZHOU POSITIONING TECH CO Power thyristor and diode parts"
