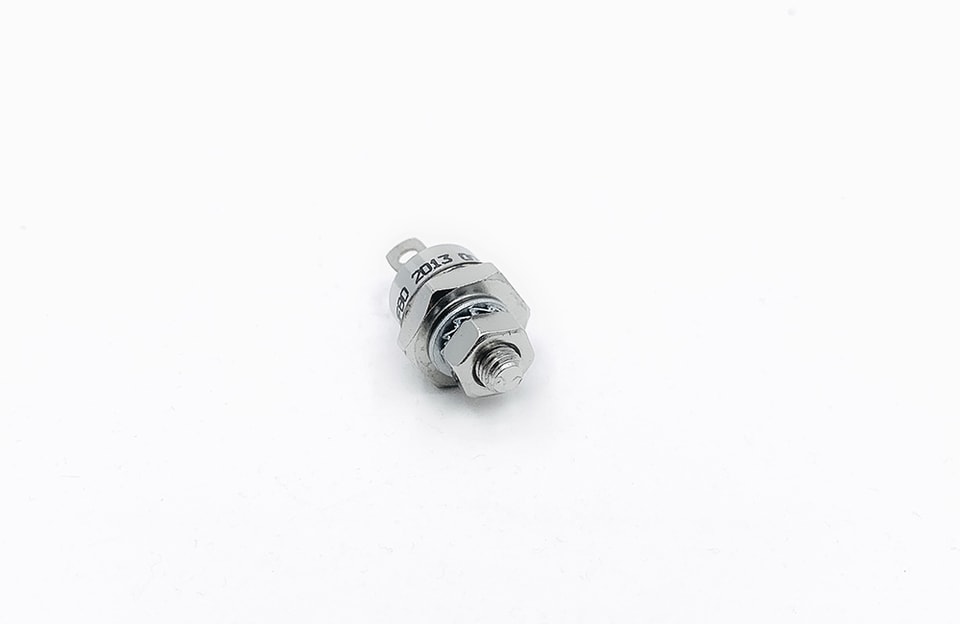

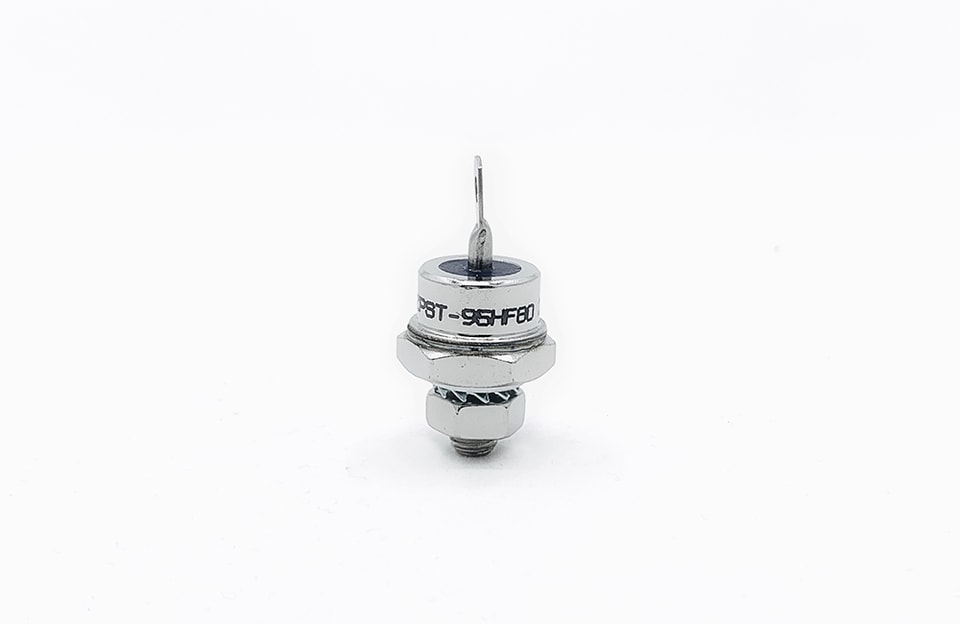

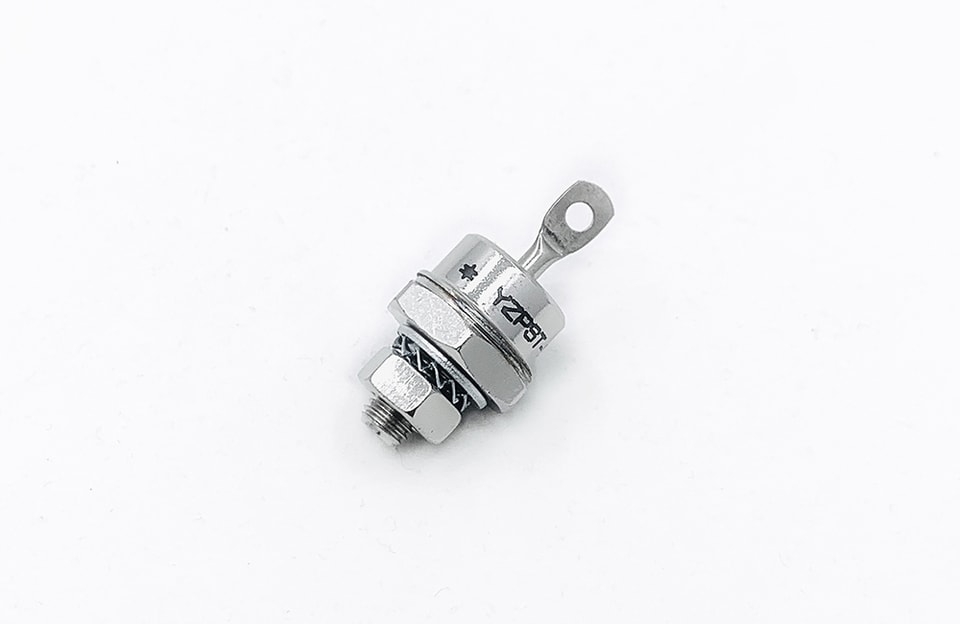

YZPST-95HF80
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Condução direta
Parâmetro | Símbolo | Mín. | Máx. | Tip. | Unidades | Condições |
Tensão inversa de pico repetitiva | VRRM | 800 | V | Tj = 150 °C | ||
Tensão inversa de pico não repetitiva | VRSM | 960 | V | Tj = 150 °C | ||
Corrente média direta máxima | IF(AV) | 95 | A | Senoidal, condução de 180°, Tc=140 °C | ||
Corrente direta RMS máxima | IF(RMS) | 149 | A | Valor nominal | ||
Pico máximo, corrente direta de um ciclo corrente de surto não repetitiva | IFSM | 2000 | A | 10,0 ms (50 Hz), meia onda senoidal Tj = 180 °C, VRM = 0,6VRRM | ||
I2t máximo para fusão | I2t | 20 | kA²s | |||
Queda de tensão direta máxima | VFM | 1.40 | V | ITM = 267A; Tc=25 °C | ||
Tensão de limiar | VF0 | 0.73 | V | |||
Resistência de inclinação | rf | 3.0 | mΩ |
Parâmetro | Símbolo | Mín. | Máx. | Tip. | Unidades | Condições |
Temperatura de operação | Tj | -55 | +180 | °C | ||
Temperatura de armazenamento | Tstg | -55 | +180 | °C | ||
Carga de recuperação reversa | Qrr | - | μc | |||
Resistência térmica - junção para encapsulamento | RQ (j-c) |
-
-
| 0.27 | K/W | ||
Resistência térmica - caixa para dissipador | RQ (c-s) |
-
-
| 0.25 | K/W | ||
Força de montagem | P | 3.4 | Nm | ± 10% | ||
Peso | W | - | - | 16 | g | sobre |

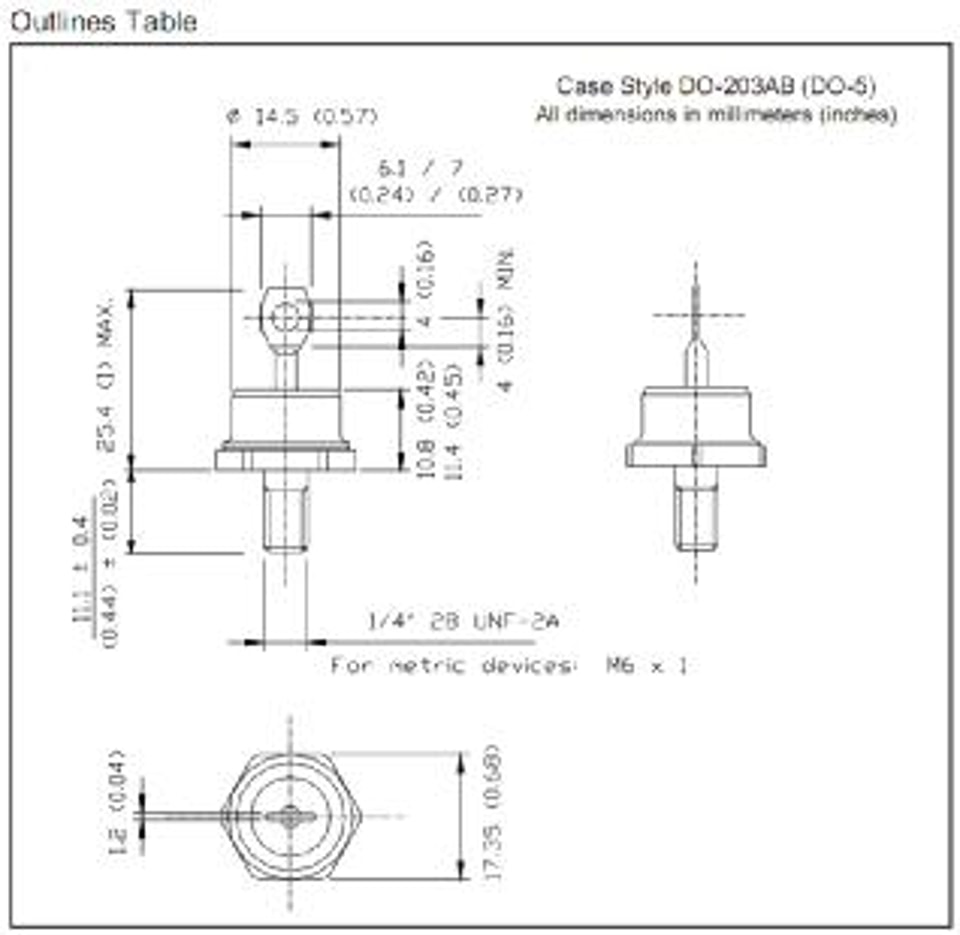

Estilo da caixa | DO-5 | Ver tabela de contorno |
