BTA41 triac 40 A fio litz

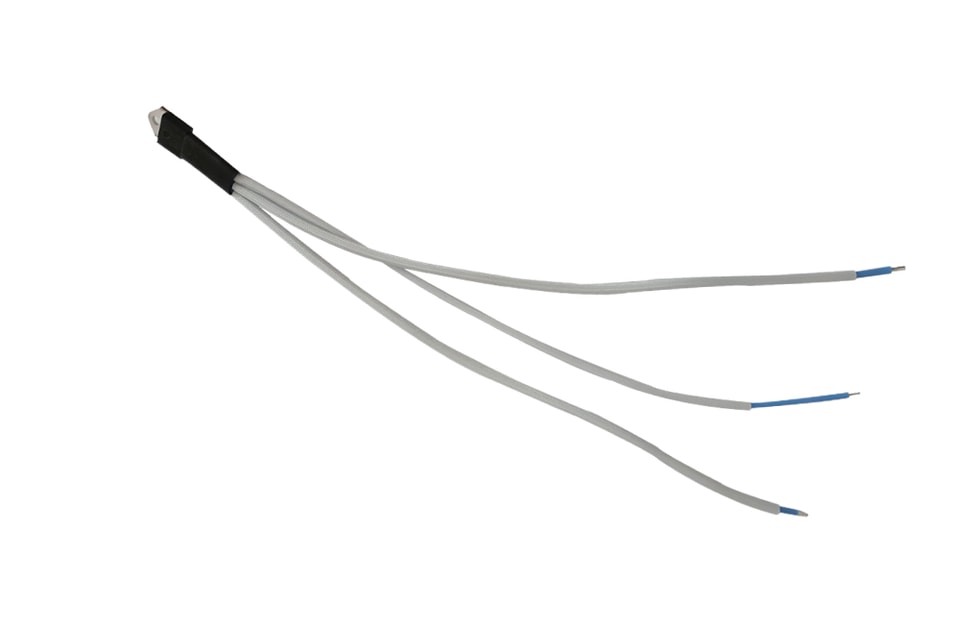

YZPST-BTA41 fio litz

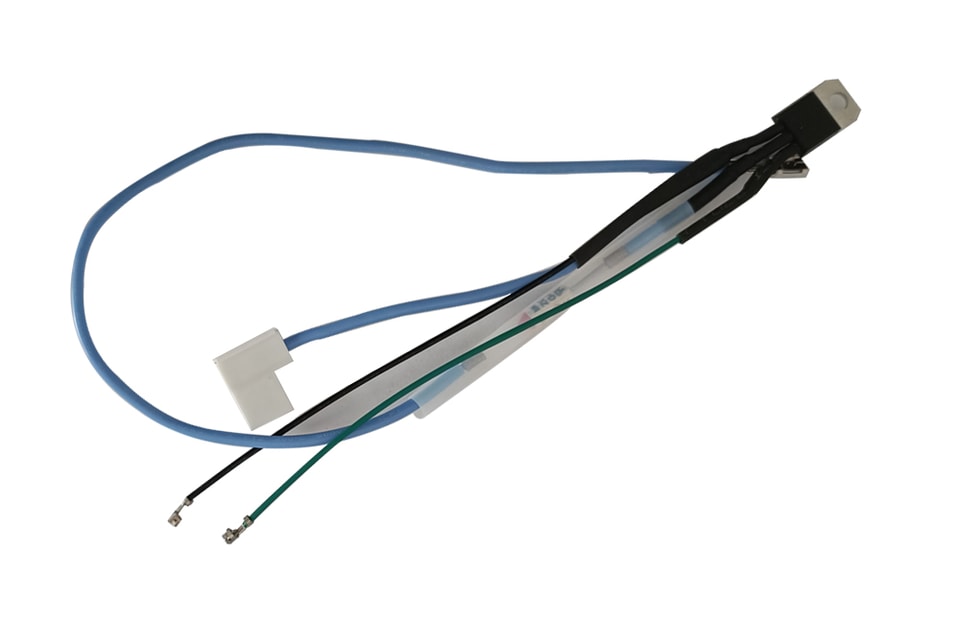

Especificação do chicote de fios do retificador controlado por silício--yzpst_02

Série BTA41 de triacs 40 A

DESCRIÇÃO:
A série de triacs BTA41 é adequada para todos os modelos de controle. É usada em aplicações como controle de motores, iluminação industrial e doméstica, aquecimento e comutação estática, controladores de velocidade de motores... Graças à técnica de montagem por presilha, oferece desempenho superior no manuseio de correntes de surto. Com uma pastilha cerâmica interna, a série BTA oferece aba isolada em tensão (classificada para 2500 VRMS), em conformidade com as normas UL.

PRINCIPAIS CARACTERÍSTICAS

Símbolo	Valor	Unidade
It(rms)	40	A
VdRM Vrrm	600/800	V
Vtm	1.55	V

VALORES NOMINAIS MÁXIMOS ABSOLUTOS

Parâmetro	Símbolo	Valor	Unidade
Faixa de temperatura de junção de armazenamento	Tstg	-190	°C
Faixa de temperatura de junção de operação	Tj	-165	°C
Tensão de pico repetitiva em estado de condução (T = 25°C)	Vdrm	600	V
Tensão de pico reversa repetitiva (T = 25°C)	Vrrm	600	V
Corrente eficaz em estado de condução	It(rms)	40	A
Corrente de pico de surto não repetitiva em estado de condução (ciclo de meia onda, F=50Hz)	Itsm	400	A
I2Valor de t para fusão (tp=10ms)	Pt	880	A2S
Taxa crítica de aumento da corrente em estado de condução	dl/dt	50	A/gS
(I =2xIgt)	dl/dt	50	A/gS
Corrente de pico de gate	Igm	8	A
Dissipação média de potência do gate	Pg（av）	1	W

3 quadrantes

Símbolo	Condição de teste	Quadrante		Valor	Unidade
Igt	V = 12V R = 33Q	III ni	MÁX.	50	mA
VGT		III ni	MÁX.	1.3	V
Vgd	VD=VDRMTj=125°C	hi ni	MÍN.	0.2	V
	R=3.3KQ
II	Ig=1.2Igt	hi ni	MÁX.	120	mA
Ih	lT=100mA		MÁX.	60	mA
dV/dt	Vd=2/3Vdrm Gate aberto		MÍN.	1000	V/gs
	Tj=125°C

Esquema de informações para pedido

Dados mecânicos do encapsulamento T0-3P

Para mais informações sobreYZPST-BTA41 fio litzpor favor, baixe o arquivo PDF acima intitulado " Silicon Controlled Rectifie WIRE HARNESS SPEC--yzpst "
