COMPONENTE DE POTÊNCIA
Capacitor DC
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

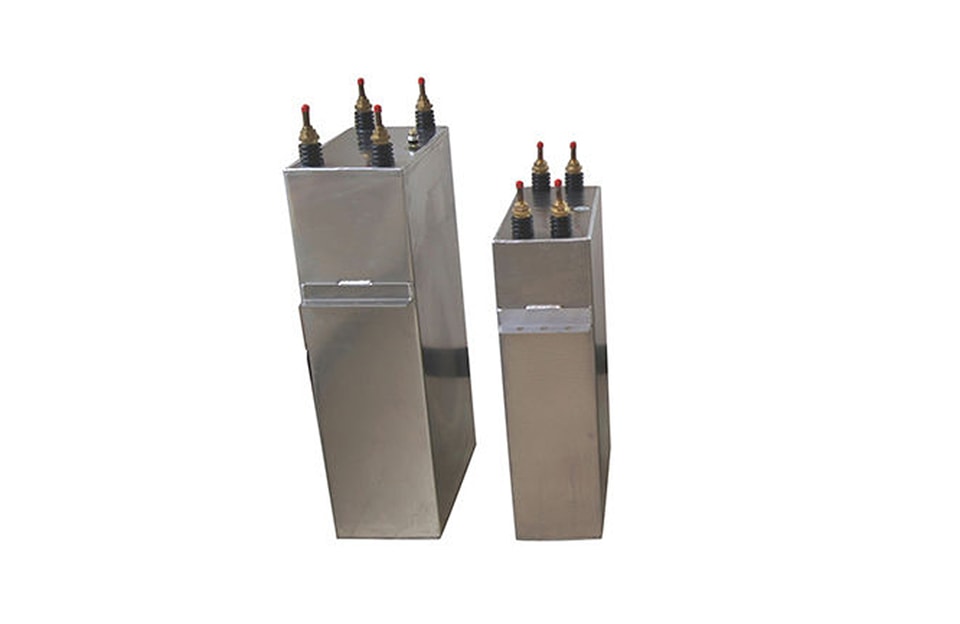

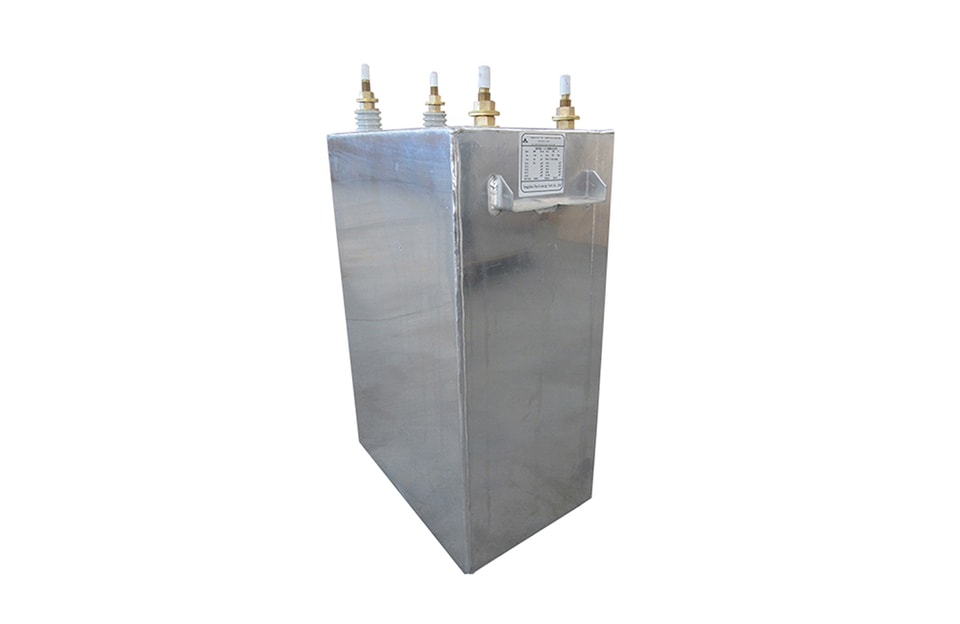

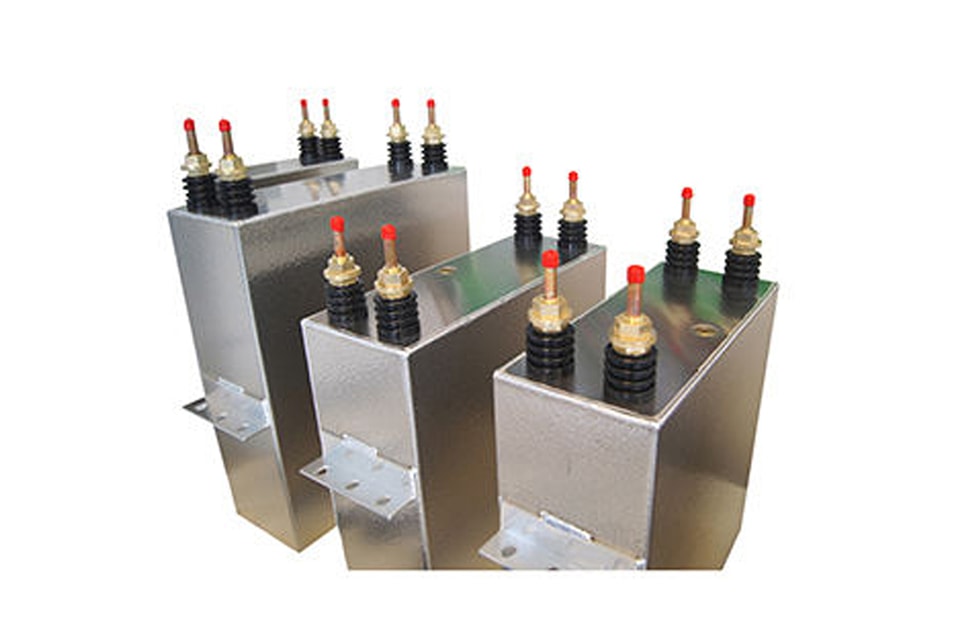

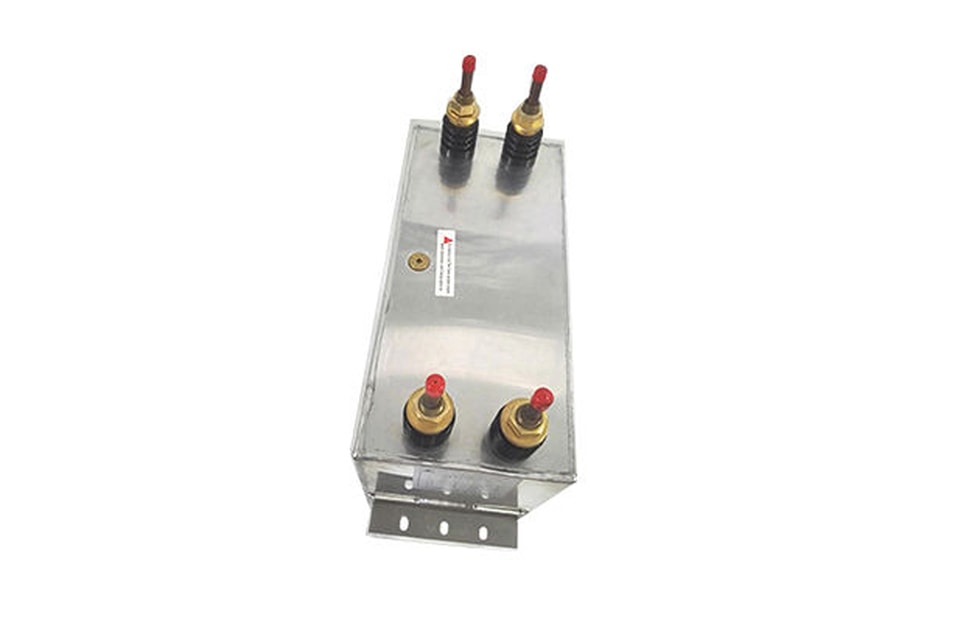

Série DCMJ, capacitor de potência para filtro DC refrigerado a água, de baixa/média frequência
Função e aplicação:
Aplicável à tensão de entrada CA de 380--1150V, tensão DC média inferior a 2 kV, baixa frequência (<1KHz) e média frequência (1-8KHz) em circuito série de fonte de alimentação para forno de indução.
Pontos únicos da tecnologia:
*Filme metálico com deposição especial, alto dv/dt, di/dt
*Arrefecimento a água em ambos os lados, melhorando a capacidade de corrente eletrónica
*Esquema refrigerado a água simples / em grupo pode ser personalizado
*A água de arrefecimento deve ser água pura, a temperatura da água de saída será inferior a 40℃
Condições de utilização/parâmetros técnicos/normas do produto:
Faixa de temperatura: -25℃～+50℃
Tensão nominal: UN(dc):≤2KV(DC)
Capacitância nominal CN： ≤8000uF
Erro de capacitância △C: ±5%
Corrente máxima Irms:≤2500A（Os produtos podem ser personalizados,
3000-4000 A）
Normas dos produtos:
IEC61071-1（1991）
GB/T17702.1-1999
Também pode ser fabricado de acordo com os padrões do cliente
Solução de aplicação de capacitores de potência para forno de indução / liga e desliga / fonte de alimentação de máquina de solda
Série DCMJ, capacitor de potência para filtro DC refrigerado a água, de baixa/média frequência
Função e aplicação:
Aplicável à tensão de entrada CA de 380--1150V, tensão DC média inferior a 2 kV, baixa frequência (<1KHz) e média frequência (1-8KHz) em circuito série de fonte de alimentação para forno de indução.
Pontos únicos da tecnologia:
*Filme metálico com deposição especial, alto dv/dt, di/dt
*Arrefecimento a água em ambos os lados, melhorando a capacidade de corrente eletrónica
*Esquema refrigerado a água simples / em grupo pode ser personalizado
*A água de arrefecimento deve ser água pura, a temperatura da água de saída será inferior a 40℃
Condições de utilização/parâmetros técnicos/normas do produto:
Faixa de temperatura: -25℃～+50℃
Tensão nominal: UN(dc):≤2KV(DC)
Capacitância nominal CN： ≤8000uF
Erro de capacitância △C: ±5%
Corrente máxima Irms:≤2500A（Os produtos podem ser personalizados,
3000-4000 A）
Normas dos produtos:
IEC61071-1（1991）
GB/T17702.1-1999
Também pode ser fabricado de acordo com os padrões do cliente
Para obter mais informações sobre o capacitor DC, faça o download do arquivo PDF acima intitulado "Power Capacitor"
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured

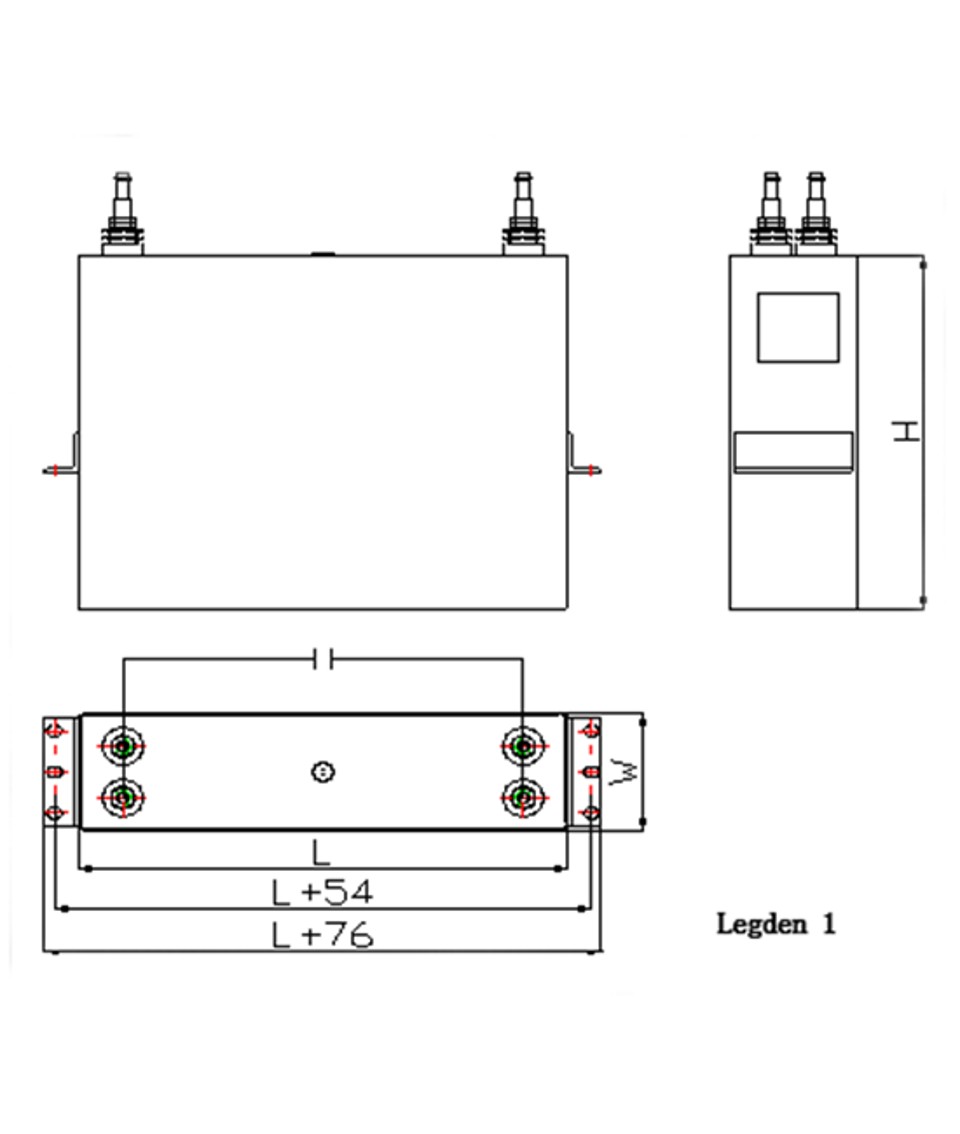

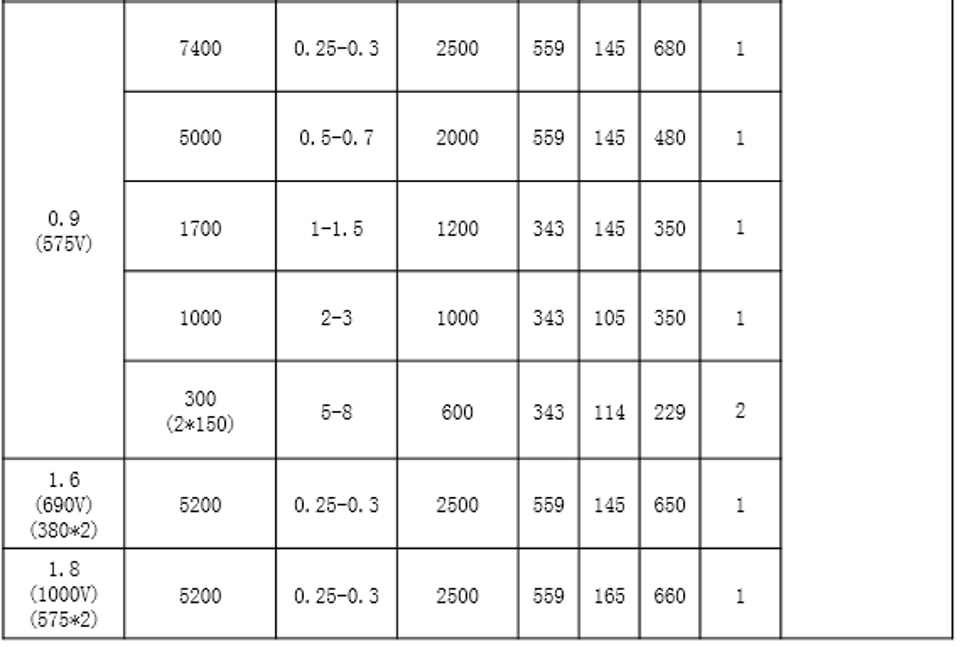

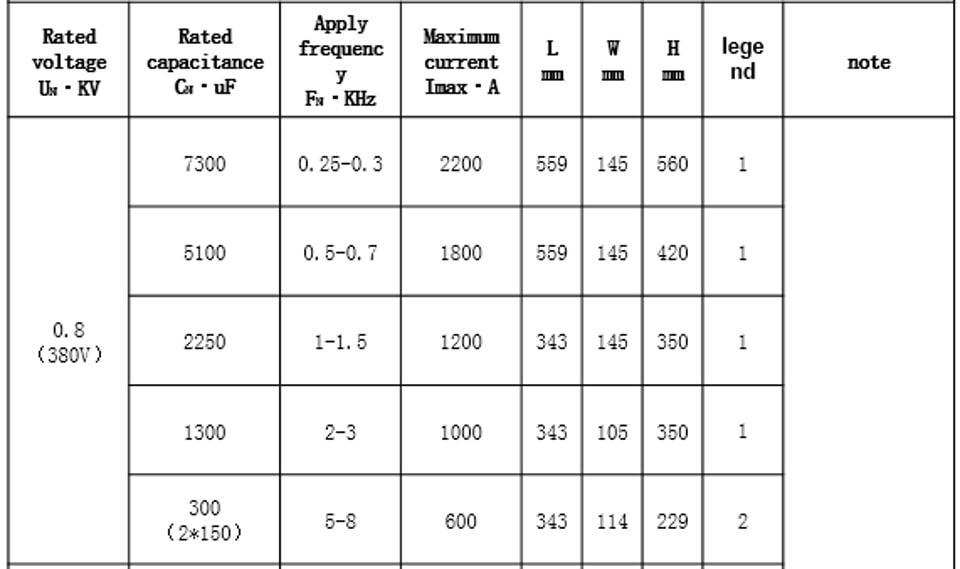

DCMJ UN —— CN，FN，Imax

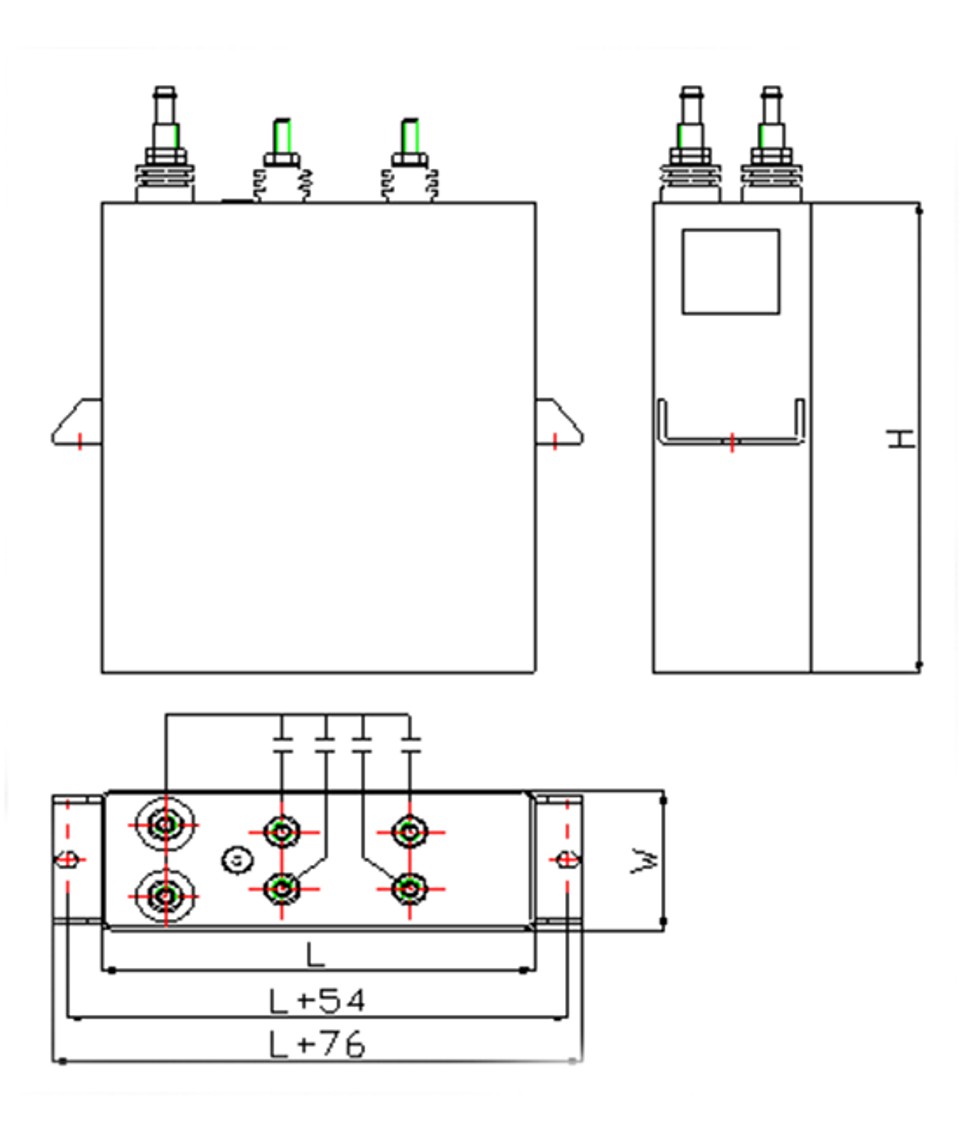

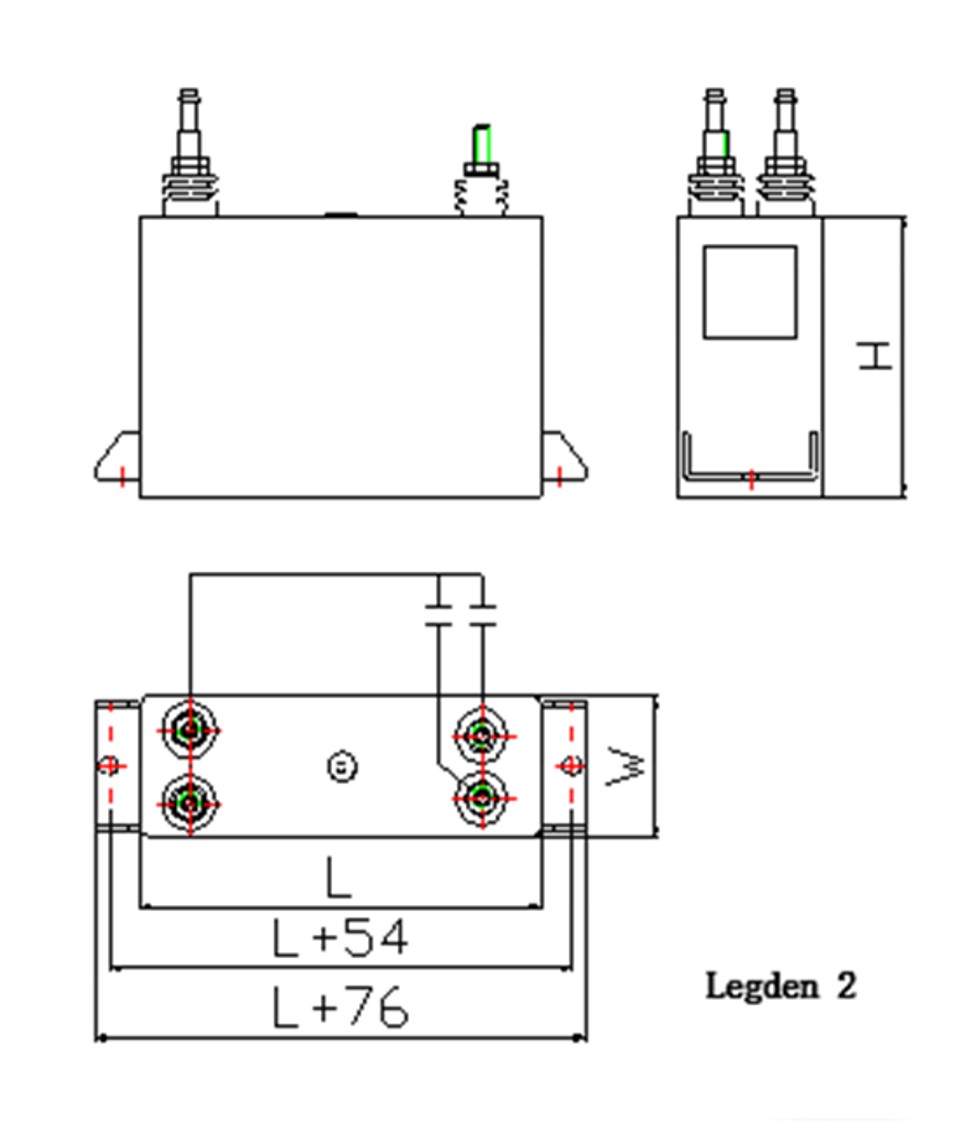

* Pode ser personalizado em agrupamento 2/4, resfriamento a água individual.
Também aceitamos projetos personalizados
Também aceitamos projetos personalizados
Para obter mais informações sobre o capacitor DC, faça o download do arquivo PDF acima intitulado "Power Capacitor"
A YZPST pode fornecer a seguinte lista de capacitores para aquecimento por indução equivalentes aos da GE
| Tipo | Tensão (kV) | Cap. (kVar) | Frequência (kHz) | Valor da capacitância | L (mm) | W (mm) | H (mm) |
| RAM0.55-1089-3.2S | 0.55 | 1089 | 3.2 | 179.1 | 342.9 | 136.7 | 342.9 |
| RAM0.625-883-1.2SS | 0.625 | 883 | 1.2 | 299.9 | 342.9 | 136.7 | 330.2 |
| RAM1.0-3000-0.3S | 1 | 3000 | 0.3 | 1592.3 | 558.8 | 203.2 | 711.2 |
| RAM1.2-200-0.06S | 1.2 | 200 | 3.2 | 6.9 | 342.9 | 111.3 | 393.7 |
| RAM1.25-3000-10S | 1.25 | 3000 | 10 | 30.5 | 330.2 | 127 | 342.9 |
| RAM1.5-2333-3S | 1.5 | 2333 | 3 | 55.1 | 342.9 | 111.3 | 330.2 |
| RAM1.8-2442-1.2S | 1.8 | 2442 | 1.2 | 100.1 | 558.8 | 114.3 | 342.9 |
| RAM2.2-4000-0.3S | 2.2 | 4000 | 0.3 | 438.6 | 558.8 | 203.2 | 711.2 |
| RAM2.4-62-0.3S | 2.4 | 62 | 0.3 | 5.7 | 203.2 | 101.6 | 282.7 |
| RAM2.25-49-0.15S | 2.25 | 49 | 0.15 | 10.2 | 203.2 | 101.6 | 282.7 |
| RAM2.8-4000-0.3S | 2.8 | 4000 | 0.3 | 270.8 | 558.8 | 203.2 | 711.2 |
| RAM2.8-4800-0.4S | 2.8 | 4800 | 0.4 | 243.7 | 558.8 | 184.1 | 711.2 |
| RAM3.0-118-0.7S | 3 | 118 | 0.7 | 2.9 | 203.2 | 101.6 | 282.7 |
| RAM3.0-5450-0.7S | 3 | 5450 | 0.7 | 137.8 | 330 | 215 | 640 |
| RAM3.0-8400-0.7S | 3 | 8400 | 0.7 | 212.3 | 558.8 | 203.2 | 711.2 |
| RAM3.0-13400-1.2S | 3 | 13400 | 1.2 | 197.5 | 558.8 | 203.2 | 711.2 |
| RAM3.6-6000-0.5S | 3.6 | 6000 | 0.5 | 147.4 | 330 | 290 | 850 |
| RAM4.0-7500-0.4S | 4 | 7500 | 0.4 | 74.6 | 330 | 340 | 895 |
| RAM5.0-8000-0.4S | 5 | 8000 | 0.4 | 127.4 | 330 | 390 | 825 |
| RAM6.0-6000-0.3S | 6 | 6000 | 0.3 | 88.5 | 330 | 390 | 720 |
| DCMJ0.9-1640S | 0.9 | 1640 | 342.9 | 124 | 450.8 | ||
| DCMJ0.9-5000S | 0.9 | 5000 | 558.8 | 149.4 | 673.1 |
Nenhum conteúdo adicional do produto está disponível.
