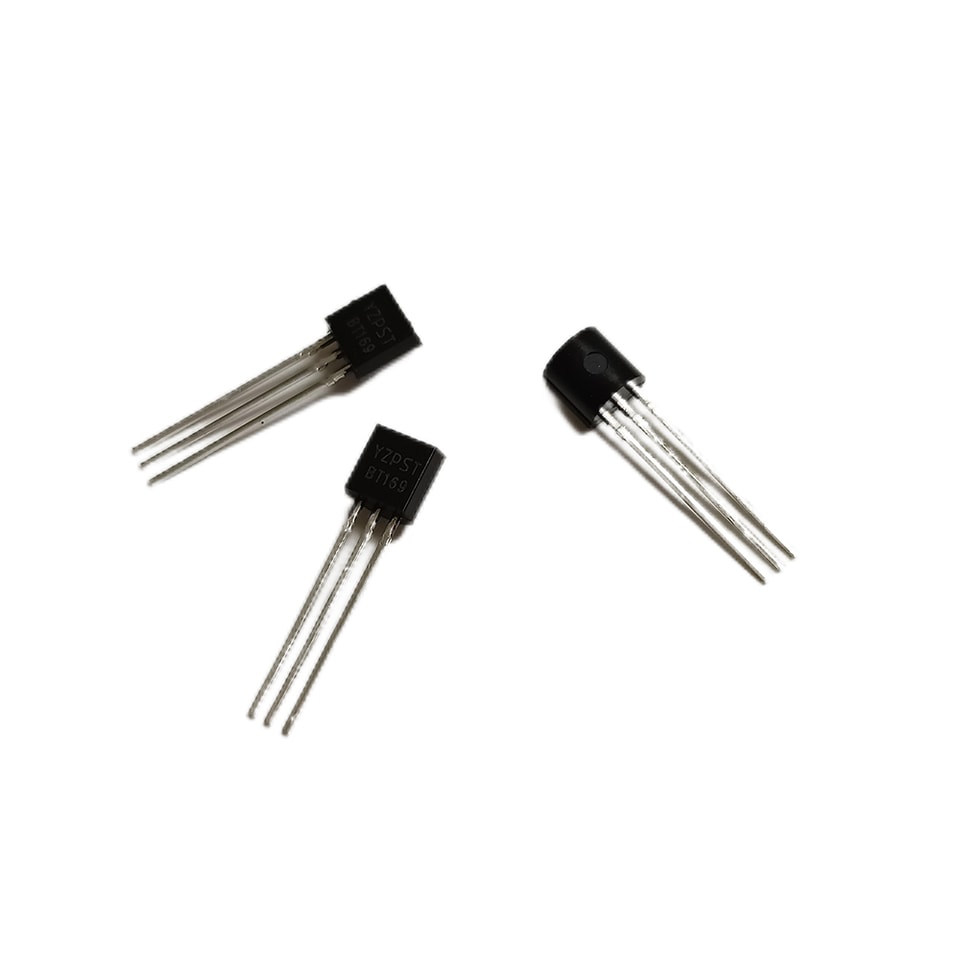

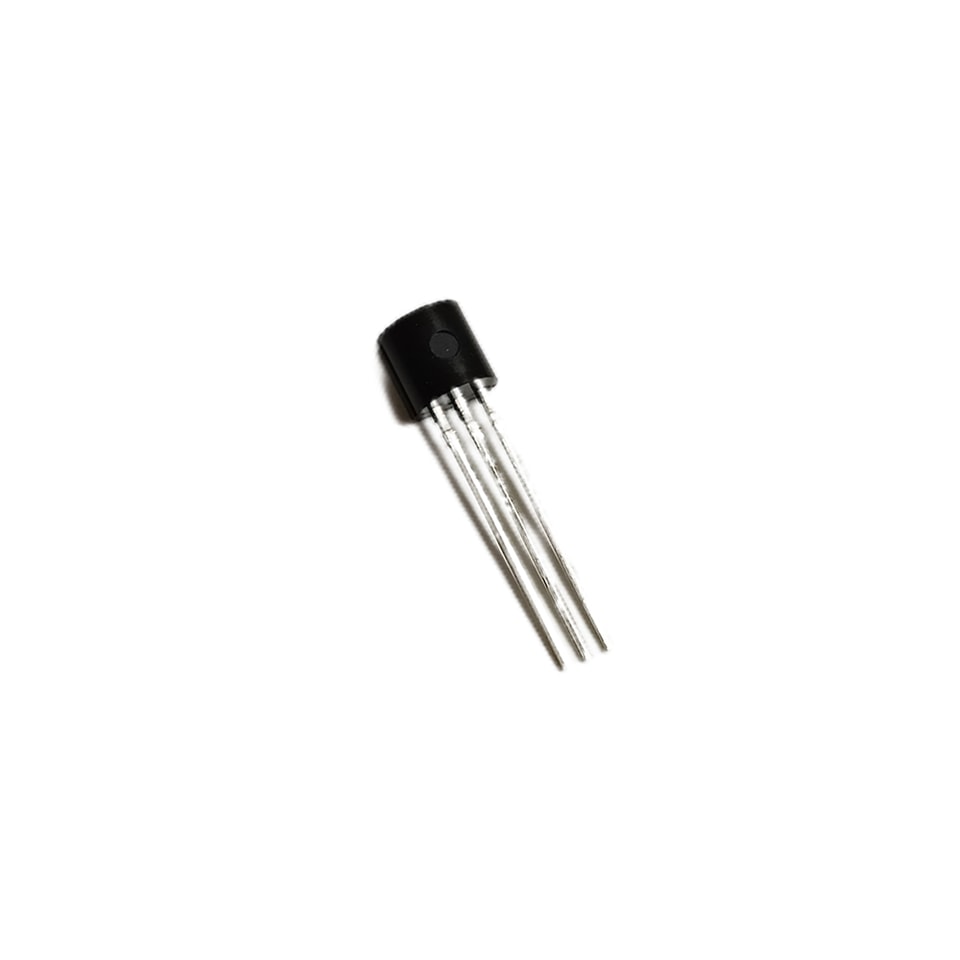

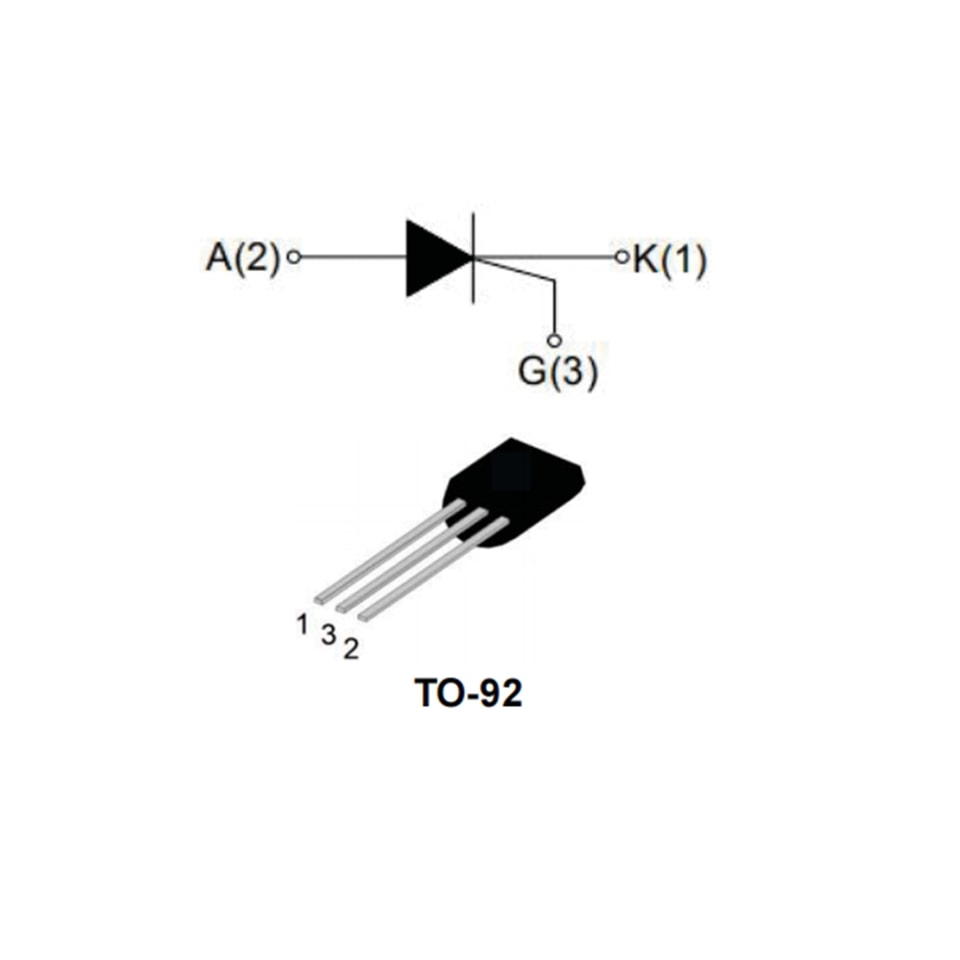

YZPST-BT169 10-30UA
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

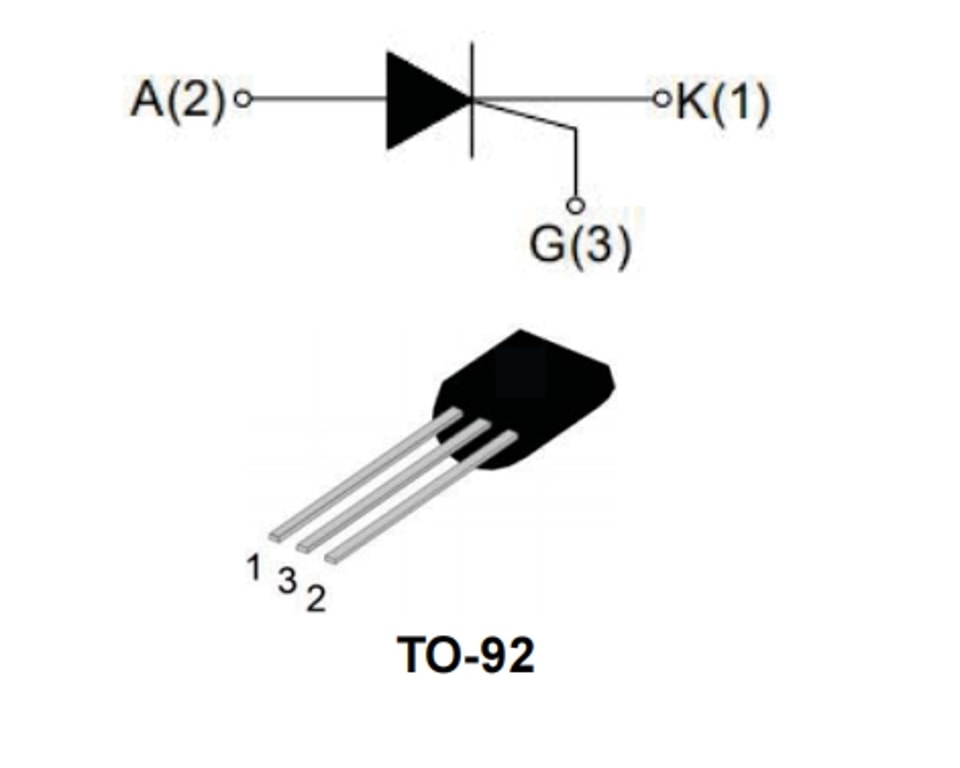

YZPST-BT169 SCR
DESCRIÇÃO:
A série BT169 ScR oferece alta taxa dv/dt
com forte resistência à interferência eletromagnética.
São especialmente recomendados para uso em disjuntor diferencial residual, prancha de cabelo, ignitor etc.
PRINCIPAL CARACTERÍSTICAS:
símbolo | valor | unidade |
lT(RMS) | 0.8 | A |
VDRM/VRRM | 400/600/800 | V |
VTM | <1.5 | V |
ABSOLUTOS MÁXIMOS CLASSIFICAÇÕES:
Parâmetro | Símbolo | valor | Unidade |
faixa de temperatura de junção de armazenamento | Tstg | -40~150 | ℃ |
faixa de temperatura de junção de operação | Tj | -40~110 | ℃ |
Tensão de pico repetitiva em estado de bloqueio (Tj=25℃) | VDRM | 400/600/800 | V |
Tensão reversa de pico repetitiva (Tj=25℃) | VRRM | 400/600/800 | V |
Corrente RMS em estado de condução (Tc=80℃) | lT(RMS) | 0.8 | A |
Corrente de pico de surto não repetitiva em estado de condução (ciclo completo, F=50Hz) | lTSM | 10 | A |
valor de I²t para fusão (tp=10ms) | l2t | 0.5 | A2s |
taxa crítica de subida da corrente em estado de condução (lG=2xlGT) | dI/dt | 50 | A/μs |
Corrente de pico do gate | lGM | 0.2 | A |
Dissipação média de potência do gate | PG(AV) | 0.1 | W |
Potência de pico do gate | PGM | 0.5 | W |
CARACTERÍSTICAS ELÉTRICAS (Tj=25K Unless otherwise specified)
| Símbolo | valor | ||||
| Condição de teste | MlN | TIPO | MAX | unidade | |
| lGT | - | 20 | 200 | μA | |
| VGT | VD=12 V, RL=33 Ω | - | 0.5 | 1 | V |
| VD=VDRM Tj110K | |||||
| VGD | RL=3.3KΩ | 0.2 | - | - | V |
| lA | lT50mA | - | - | 2 | mA |
| lL | lG=1,2lGT | - | - | 3 | mA |
| VD=0.66XVDRM Tj110K | |||||
| dV/dt | G RGK=1 KΩ | 20 | - | - | V/μs |
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Condição de teste | valor | unidade | ||
| VTM | lTM=2A tp=380μs | Tj=25℃ | MAX | 1.5 | V |
| lDRM | VDRM= VRRM | Tj=25℃ | 5 | μA | |
| lRRM | RGK=1 KΩ | Tj110℃ | MAX | 100 | μA |

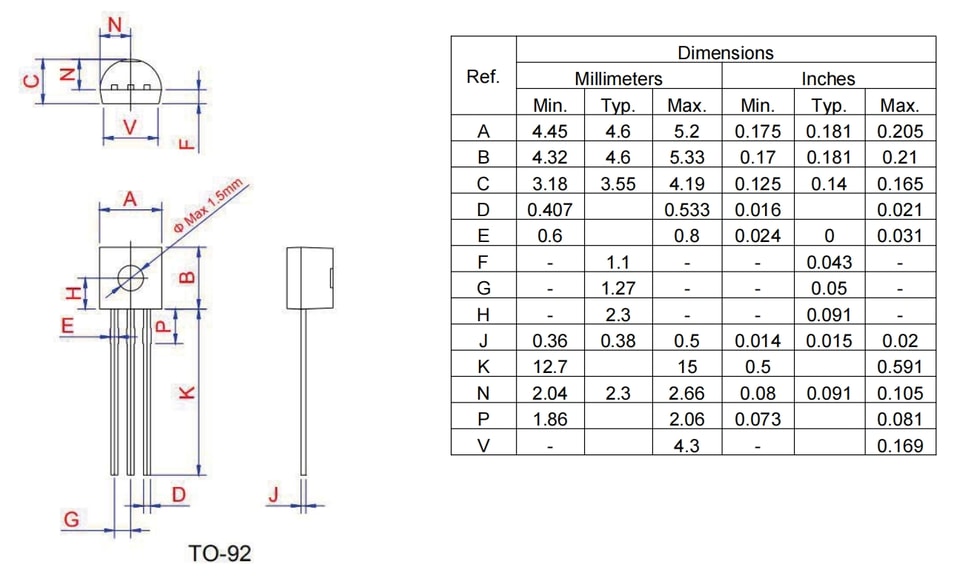

EMBALAGEM DADOS MECÂNICOS
