Características:
- Estrutura totalmente difusa
- Alta capacidade de surto
- Recuperação reversa suave
- Encapsulamento cerâmico hermético robusto
- Dispositivo montado por pressão
IMAGEM DO PRODUTO01 / GALERIA
COMPONENTE DE POTÊNCIA
YZPST-DRD5940H55
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Aplicações típicas:
- Retificador para aplicações em acionamentos
- Conversores de média tensão
- Aplicações de potência pulsada
- Aplicações crowbar
VRRM (1) | VRSM (1) |
5500 | 5600 |
VRRM = Tensão de pico reversa repetitiva
VRSM = Tensão de pico reversa não repetitiva (2)
VRSM = Tensão de pico reversa não repetitiva (2)
Corrente de fuga reversa de pico repetitiva | IRRM | 50 mA 600 mA |
Notas:
Todas as classificações são especificadas para Tj=25 °C, salvo
indicação em contrário.
(1) Todas as classificações de tensão são especificadas para uma
forma de onda senoidal aplicada de 50 Hz/60 Hz sobre a
faixa de temperatura de -40 a +150 °C.
(2) largura máxima de pulso de 10 ms
(3) Valor máximo para Tj = 150 °C.
(4) Veja a definição do parâmetro abaixo:
Todas as classificações são especificadas para Tj=25 °C, salvo
indicação em contrário.
(1) Todas as classificações de tensão são especificadas para uma
forma de onda senoidal aplicada de 50 Hz/60 Hz sobre a
faixa de temperatura de -40 a +150 °C.
(2) largura máxima de pulso de 10 ms
(3) Valor máximo para Tj = 150 °C.
(4) Veja a definição do parâmetro abaixo:
Condução - estado ligado
* Para valores máximos garantidos, entre em contato com a fábrica
Parâmetro | Símbolo | Mín. | Máx. | Tipo | Unidades | Condições |
Valor médio máx. da corrente em condução | IF(AV) | 5940 | A | Onda senoidal, condução de 180°, Tc=100 °C | ||
Valor RMS da corrente em condução | IF(RMS) | 9330 | A | Valor nominal | ||
Pico de surto de um ciclo (não repetitivo) corrente | IFSM | 93.6 | kA | Tj=150 °C, VR=0 V, tp=10 ms | ||
I²t | I2t | 43,8×10³ | kA²s | 10 ms | ||
Tensão de pico em condução | VFM | 1.26 | V | IFM =6000 A; Tj = Tj máx. | ||
Tensão de limiar | VF0 | 0.8 | V | Tj = Tj máx. | ||
Resistência de inclinação | rf | 0.076 | mΩ | Tj = Tj máx. | ||
Carga de recuperação reversa (4) | Qrr | 9000 | - | mC | ||
Tempo de recuperação reversa (4) | tRR | - | ms |
Para mais informações sobre o diodo padrão, faça o download do arquivo PDF acima chamado" YANGZHOU POSITIONING TECH CO peças de tiristor e diodo de potência "
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
* Superfícies de montagem lisas, planas e lubrificadas
CARACTERÍSTICAS TÉRMICAS E MECÂNICAS
Parâmetro | Mín. | Máx. | Tip. | Unidades | Condições | |
Temperatura de operação | Tj | 0 | +150 | °C | ||
Temperatura de armazenamento | Tstg | -40 | +160 | °C | ||
Resistência térmica - junção para encapsulamento | RQ (j-c) | 0.004 | °C/W | Refrigeração em ambos os lados Refrigeração por um lado | ||
Resistência térmica - encapsulamento para dissipador | RQ (c-s) | 1 | °C/W | Refrigeração em ambos os lados Refrigeração por um lado | ||
Resistência térmica - junção para dissipador | RQ (j-s) |
-
-
| °C/kW | Refrigeração em ambos os lados Refrigeração por um lado | ||
Força de montagem | P | 110 | 130 | kN | ||
Peso | W | - | Kg | sobre |

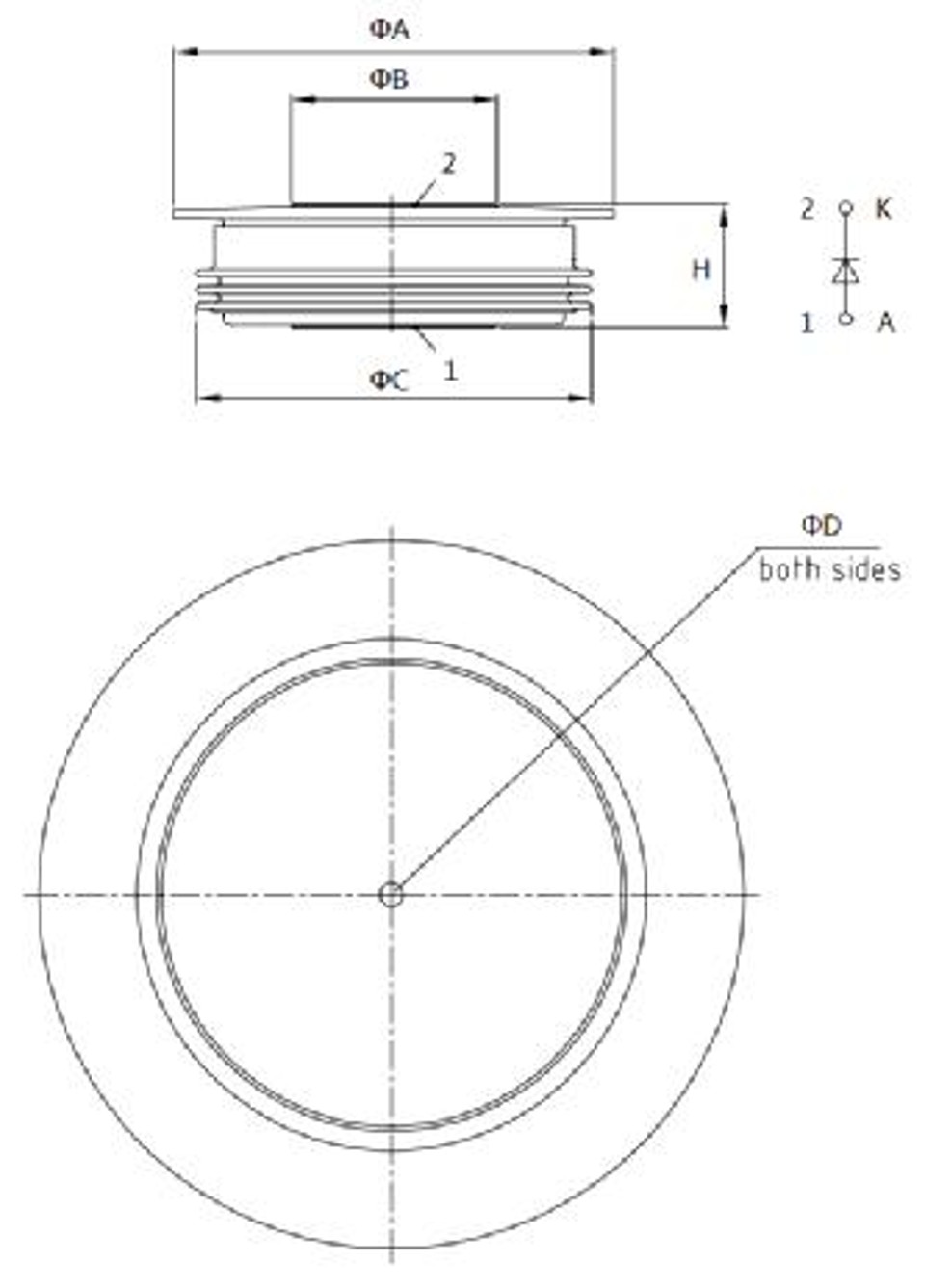

CONTORNO E DIMENSÕES DA CAIXA
Símbolo | A | B | C | D | H |
mm | 172 | 110 | 159 | 3.5×3 | 35±1 |
A YZPST pode fornecer a seguinte lista equivalente de diodos padrão com alta junção(Tipos cápsula)
| Tipo | IF(AV) | IFSM @TVJM&10ms | VRRM | IRRM (máx.) Tj=125 °C | VFM(máx.) | Tvj | Rthjc | F±10% | ||
| A | kA | V | mA | IFM (A) | IFM (A) | Tj(°C) | °C | K/W | kN | |
| A640 | 1500 | 16 | 1200-2200 | 35 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A641 | 1500 | 15 | 1800-2600 | 70 | 1.09 | 1000 | 25 | 185 | 0.04 | 15 |
| A643 | 1000 | 10 | 3600-4600 | 50 | 1.40 | 1000 | 160 | 170 | 0.04 | 15 |
| A740 | 2400 | 30 | 1400-2000 | 50 | 0.86 | 1000 | 160 | 185 | 0.02 | 25 |
| A750 | 1800 | 22 | 2400-3200 | 50 | 0.96 | 1000 | 160 | 175 | 0.02 | 25 |
| A780 | 1500 | 18 | 3500-4600 | 50 | 1.15 | 1000 | 160 | 170 | 0.02 | 25 |
| A800 | 4400 | 63 | 1800-2600 | 100 | 0.865 | 2000 | 160 | 185 | 0.01 | 36 |
| A801 | 3900 | 57 | 2800-3200 | 100 | 1.05 | 2000 | 150 | 175 | 0.01 | 36 |
| A880 | 2900 | 36 | 3600-4500 | 100 | 1.15 | 2000 | 160 | 170 | 0.01 | 36 |
Para mais informações sobre o diodo padrão, baixe o arquivo PDF acima com o nome" YANGZHOU POSITIONING TECH CO peças de tiristor e diodo de potência "
