YZPST-KPX1000A-1600V

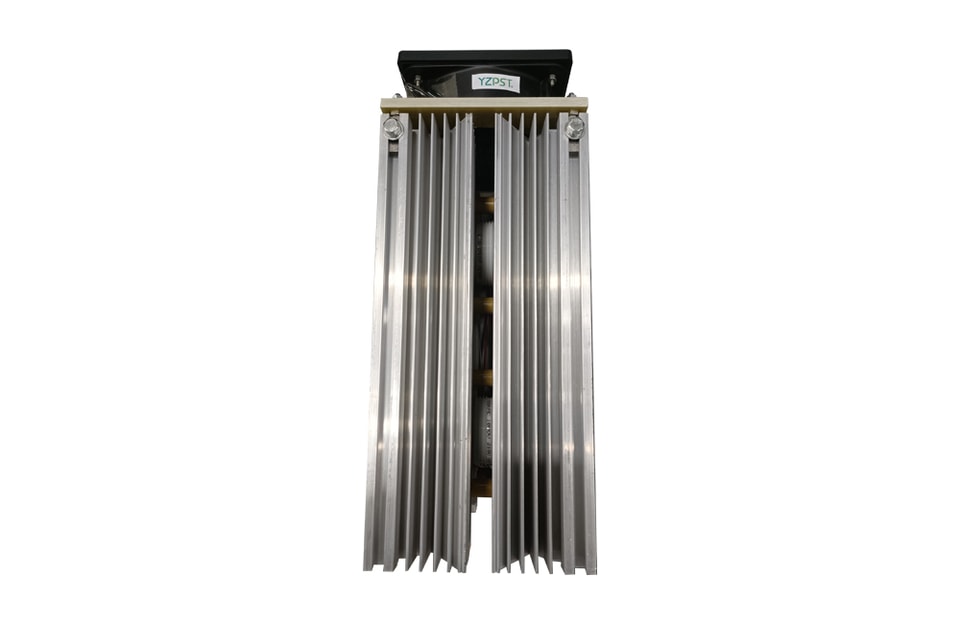

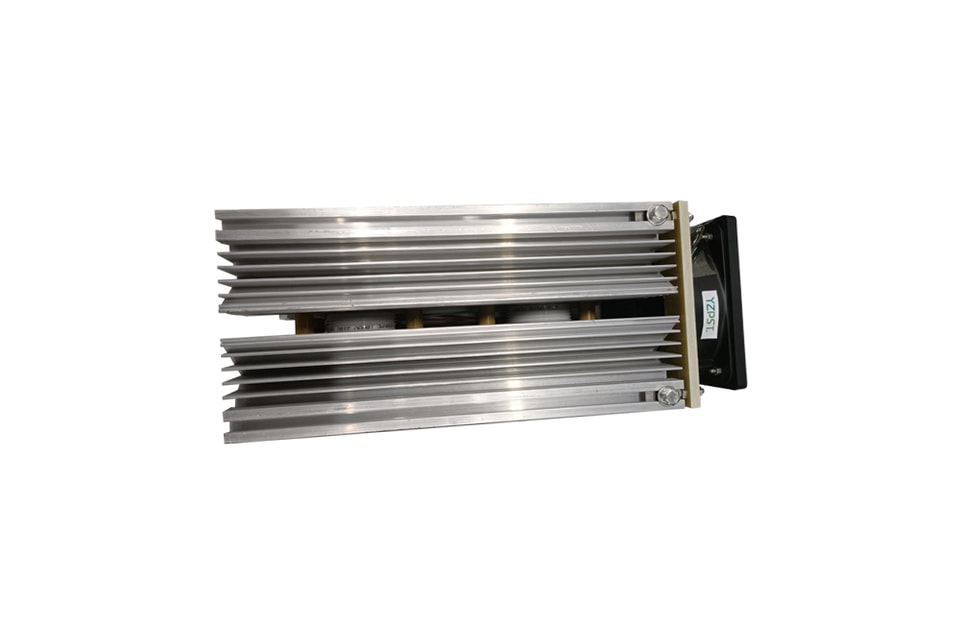

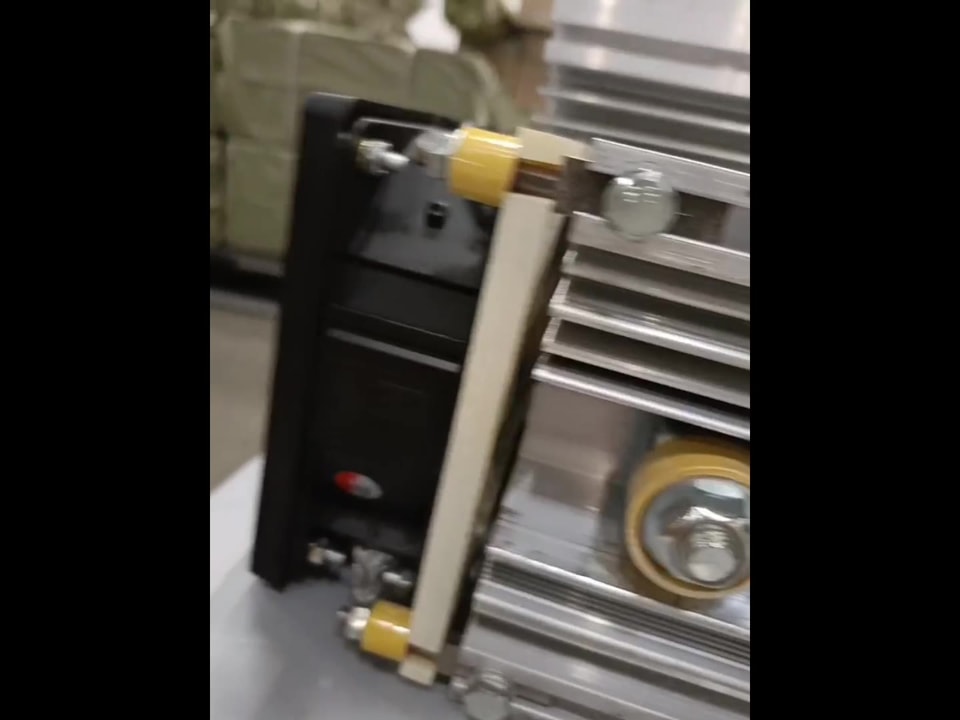

MÓDULO SCR ANTIPARALÊLO - MONTAGEM KPX1000A-1600V

Características:

design totalmente difuso

alta capacidade de corrente

alta capacidade de corrente de surto

alta tensão suportada

alto dv/dt

baixa corrente de gate, gate dinâmico

baixa impedância térmica

tamanho compacto e peso reduzido

APLICAÇÕES

Acionamentos de alta potência

Controle de motores CC

Fontes de alimentação de alta tensão

Bloqueio - estado desligado

VRRM(1)	VDRM(1)	VRSM(1)
1600	1600	1700

VRRM = Tensão de pico reversa repetitiva

VDRM = Tensão de pico de bloqueio repetitiva

VRSM = Tensão de pico reversa não repetitiva (2)

Corrente de fuga de pico reversa repetitiva e fuga em estado de bloqueio	IRRM /IDRM	10mA 100mA (3)
Taxa crítica de aumento da tensão	dV/dt (4)	1000V/ms

Condução - estado ligado

Parâmetro	Símbolo	Mín.	Máx.	Típ.	Unidades	Condições
Valor médio máximo de corrente em conduçãoValor médio de corrente em condução	IT(AV)		1000		A	Senoidal,180ocondução,Tc=95oC
RCondução - estado ligado Valor RMS de corrente em condução	ITRMSM		1570		A	Valor nominal
Pico de surto de uma cPSTCLe corrente (não repetitiva)	ITSM		-     30		kA   kA	8,3 ms (60 Hz), forma de onda senoidal- forma, 180ocondução, Tj= 125 oC 10,0 ms (50 Hz), onda senoidal- forma, 180ocondução, Tj= 125 oC
I²t	I2t		4500x103		A2s	10ms
Tensão de limiar	VT(T0)		0.928		V
Resistência de inclinação	rT		0.189		mΩ
Corrente de travamento	IL		2000		mA	VD = 12 V; RL= 12 ohms
Corrente de manutenção	IA		500		mA	VD= 12 V; I = 2,5 A
Tensão de pico em condução	VTM		1.75		V	ITM =3000A(MÁX.); Tj =1 25 oC
Taxa crítica de subida da corrente (5, 6)	di/dt		200		A/ms	Comutação de VDRM £ 1000 V, não repetitivo
Taxa crítica de subida da corrente (6)	di/dt		-		A/ms	Comutação de VDRM £ 1000 V

Disparo

Parâmetro	Símbolo	Mín.	Máx.	Típ.	Unidades	Condições
Dissipação máxima de potência no gate	PGM		30		W
Dissipação média de potência da gate	PG(AV)		4		W
Corrente de pico de gate	IGM		-		A
Corrente de gate necessária para disparar todas as unidades	IGT		300		mA	VD = 10 V;IT=3A;Tj = +25 oC
Tensão de gate necessária para disparar todas as unidades	VGT		3		V	VD = 10 V;IT=3A;Tj = +25 oC
Tensão negativa de pico	VRGM		5		V

Para mais informações sobreYZPST-KPX1000A-1600Vpor favor, faça o download do arquivo PDF acima chamado "montagem do módulo SCR anti-paralelo - KPX1000A-1600V"
