YZPST-2SC5200/YZPST-2SA1943

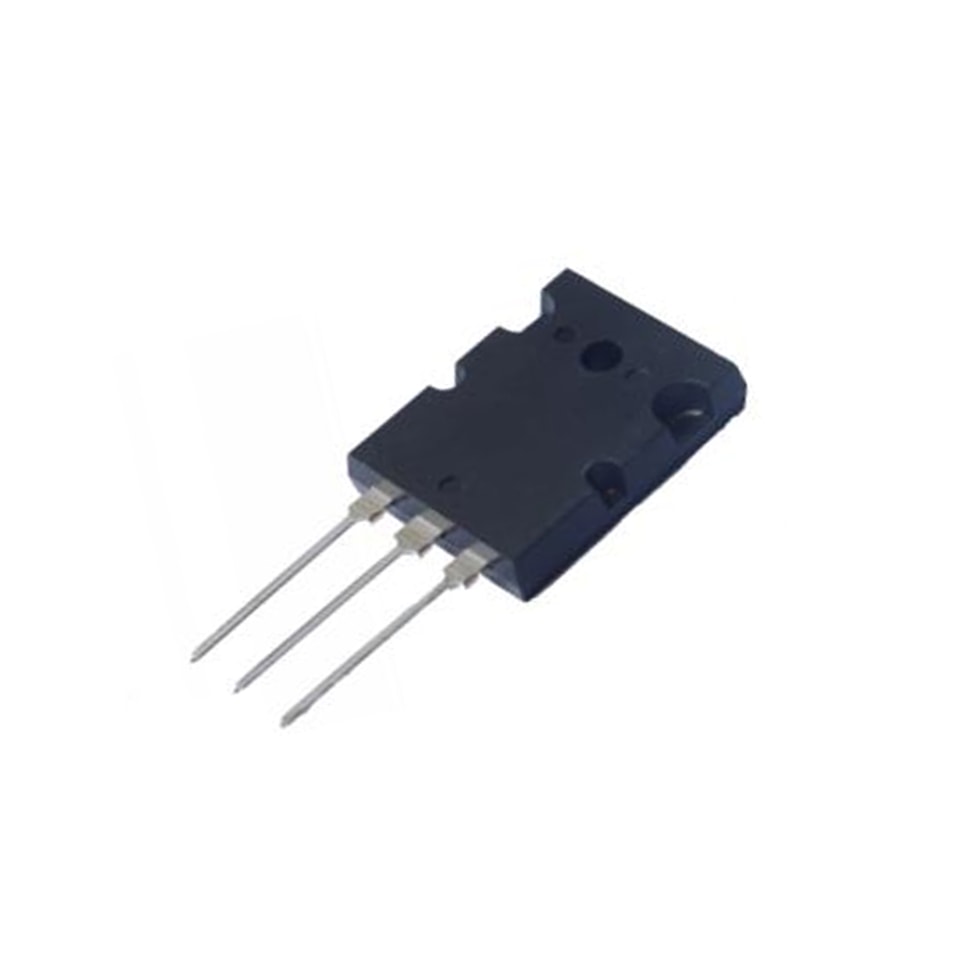

Transistor tipo NPN 2SC5200
2SC5200 é um transistor tipo NPN, complementar ao 2SA1943, usado em amplificação de potência de áudio e circuitos de conversão de potência.
Forma de embalagem: TO-3PL
.jpg)
Transistor do tipo NPN 2SC5200
1. Esboço
2SC5200 é um transistor do tipo NPN, complementar ao 2SA1943, usado em amplificação de potência de áudio e circuitos de conversão de potência.

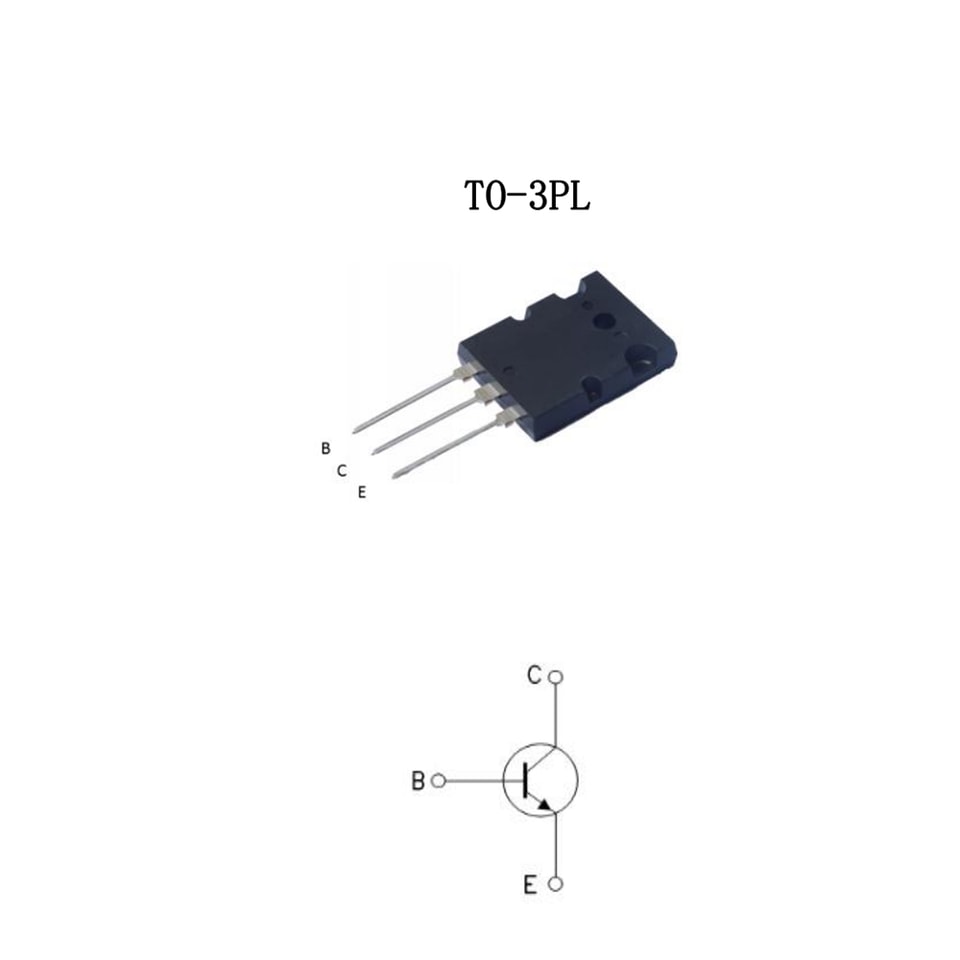

Forma de embalagem: TO-3PL
- Características elétricas
2.1 Valores limites
|
Sinal |
Valor nominal |
unidade |
|
VCEO |
230 |
V |
|
VCBO |
230 |
V |
|
VEBO |
5 |
V |
|
Ic |
15 |
A |
|
IB |
1,5 |
A |
|
Ptot |
150 |
W |
|
Tj |
150 |
℃ |
|
Tstg |
-55- 150 |
℃ |
2,2 Parâmetros elétricos
|
|
Valor da especificação |
|
|||
|
Sinal |
Condições de teste |
Mínimo |
Típico |
Máximo |
unidade |
|
ICBO |
VCB= 230 V uff0cIE = 0 |
|
|
5 |
ufffdA |
|
IEBO |
VEB= 5 V uff0cIC = 0 |
|
|
5 |
ufffdA |
|
VCBO |
IC= 1mA |
230 |
|
|
V |
|
VCEO |
IC= 1mA |
230 |
|
|
V |
|
VEBO |
IB= 1mA |
5 |
|
|
V |
|
hFE（1） |
IC= 1A,VCE= 5V |
55 |
|
160 |
|
|
hFE（2） |
IC= 7A,VCE= 5V |
35 |
|
|
|
|
VCE sat |
IC= 5A,IB= 0.5 A |
|
|
1,5 |
V |
|
VBE sat |
IC= 5A,IB= 0.5A |
|
|
2 |
V |

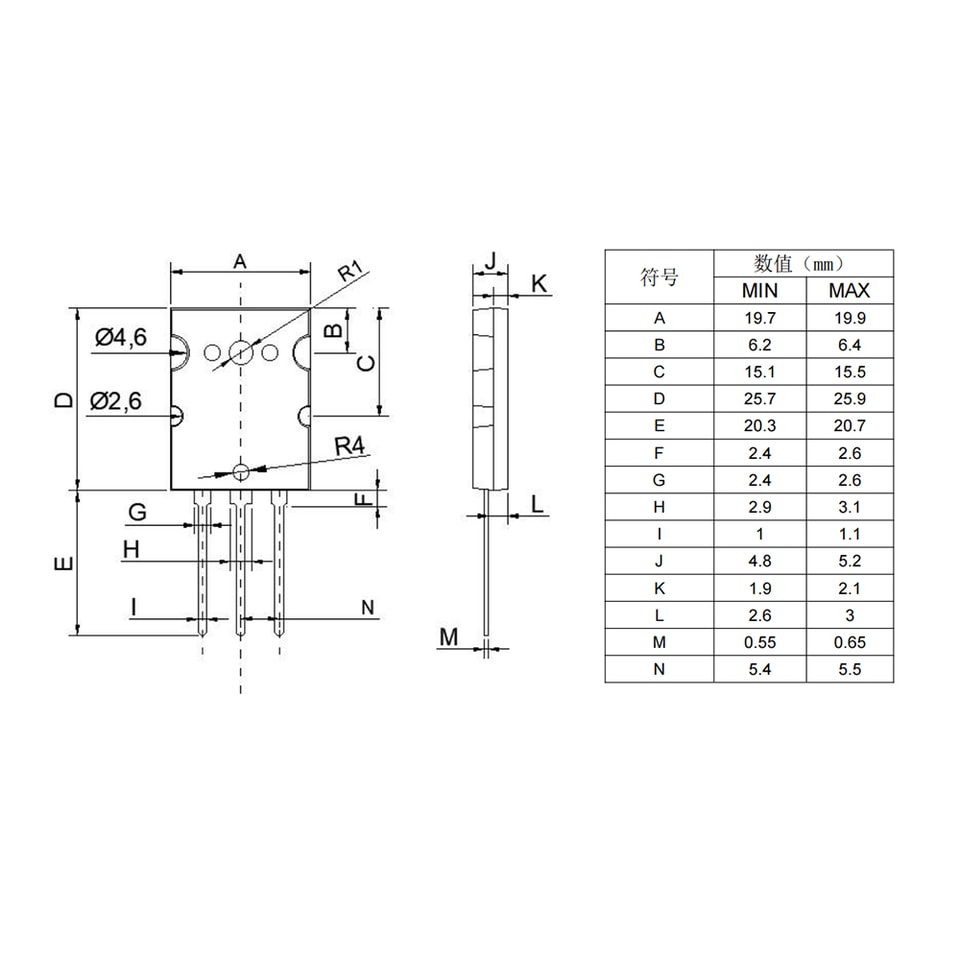

3.Tamanho
Transistor do tipo NPN 2SA1943
1. Esboço
2SA1943 é um transistor do tipo NPN, complementar ao 2SC5200, usado em amplificação de áudio e circuitos de conversão de energia.
Forma de embalagem: TO-3PL
- Características elétricas
2.1 Valores limites
|
Sinal |
Valor nominal |
unidade |
|
VCEO |
-230 |
V |
|
VCBO |
-230 |
V |
|
VEBO |
-5 |
V |
|
Ic |
-15 |
A |
|
IB |
-1.5 |
|
|
Ptot |
150 |
W |
|
Tj |
150 |
℃ |
|
Tstg |
-55- 150 |
℃ |
2,2 Parâmetros elétricos
|
|
Valor da especificação |
|
|||
|
Sinal |
Condições de teste |
Mínimo |
Típico |
Máximo |
unidade |
|
ICBO |
VCB= -230 V |
|
|
-5 |
ufffdA |
|
IEBO |
VEB= -5 V |
|
|
-5 |
ufffdA |
|
VCBO |
IC= - 1mA |
-230 |
|
|
V |
|
VCEO |
IC= - 1mA |
-230 |
|
|
V |
|
VEBO |
IB= - 1mA |
-5 |
|
|
V |
|
hFE（1） |
IC= - 1A,VCE= -5V |
55 |
|
160 |
|
|
hFE（2） |
IC= -7A,VCE= -5V |
35 |
|
|
|
|
VCE sat |
IC= -5A,IB= -0.5A |
|
|
-1.5 |
V |
|
VBE sat |
IC= -5A,IB= -0.5A |
|
|
-2 |
V |

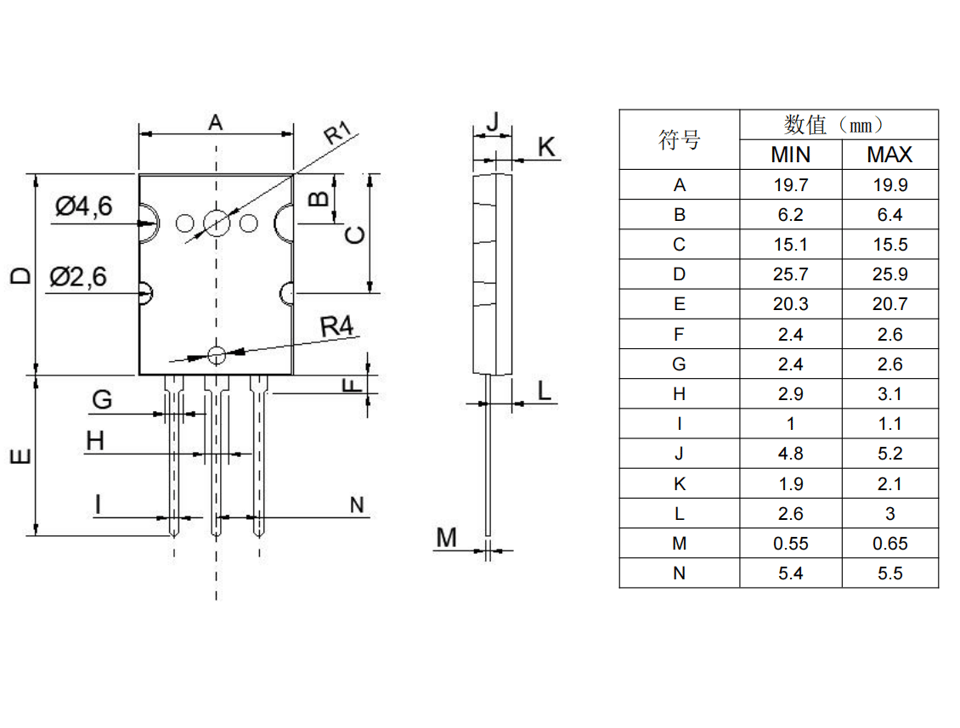

3.Tamanho
Para mais informações sobre YZPST-2SC5200/YZPST-2SA1943 por favor, baixe o arquivo PDF acima chamado " YZPST-2SC5200 e YZPST-2SA1943 "
