Livro padrão de resistores de cimento (tipo Rx27-1-7w-6k8-J)

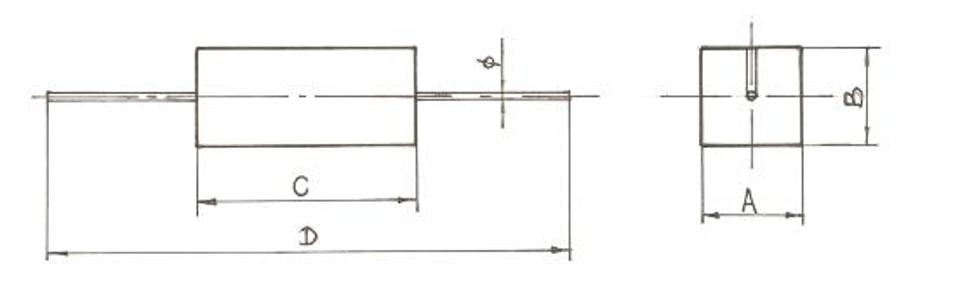

Dimensão (mm) | Um | B | C | d | Φd |
valor | 10±1 | 9±1 | 35±1 | 85±2 | 0.68±0.05 |
modelo | RX27-1 |
potência nominal | 7 watts |
Curva de derating |  |
Tensão nominal |  |
Tensão máxima | 500V |
Tensão máxima de sobrecarga | 700V |
tolerância | Joule (±5%) |
Faixa de resistência | 6K8 |
faixa de temperatura de funcionamento | -55℃〜+ 155℃ |
descrição | Requisitos de desempenho | método de ensaio | |
Temperatura da resistência coeficiente | TCR≤350ppm/℃ | Temperatura de teste + 20℃／ -55℃／ + 20℃／ + 125℃／ + 20℃ | |
Sobrecarga de curta duração |
Sem danos visíveis, claramente marcado | 2,5 vezes a tensão nominal ou a tensão máxima de sobrecarga (limite inferior) durante 5 segundos | |
Com tensão fixa | Sem arco elétrico nem mau funcionamento | CA 700V por 1 minuto | |
Resistência dos terminais | Tração | △R≤ ±（1％R + 0.05R） Sem danos evidentes | Φd0.68mm; carga 20N 10s |
Enrolamento | Φd0.68mm; carga 20N 900 | ||
Torcido | 3600 | ||
Antivibração | △R≤±（1％+ 0.05R） Sem danos evidentes | 3 direções, 2 horas cada | |
Resistência ao calor da soldadura | △R≤ ±（1％R + 0.05R） Marcas nítidas, sem danos visíveis | 350℃, a 2 mm do corpo, 3 segundos | |
Soldabilidade | Pelo menos 95% da superfície imersa deve estar coberta com solda nova, sem acumulação de defeitos. | 235℃ a 2 mm do corpo durante 2 segundos | |
Ciclo térmico | △R≤ ±（1％R + 0.05R） Sem danos evidentes | -25 ／ + 155℃ 5 ciclos | |
humidade | △ R≤ ± （5 ％ R + 0.05R） Sem danos evidentes | 40℃95％RH 1344 horas | |
70℃ Vida útil em carga | △R≤±（5％R + 0.1R） Sem danos evidentes, claramente visível | Tensão nominal ou tensão máxima: 1,5 horas aberto, 0,5 horas fechado, 70 °C durante 1000 horas | |
