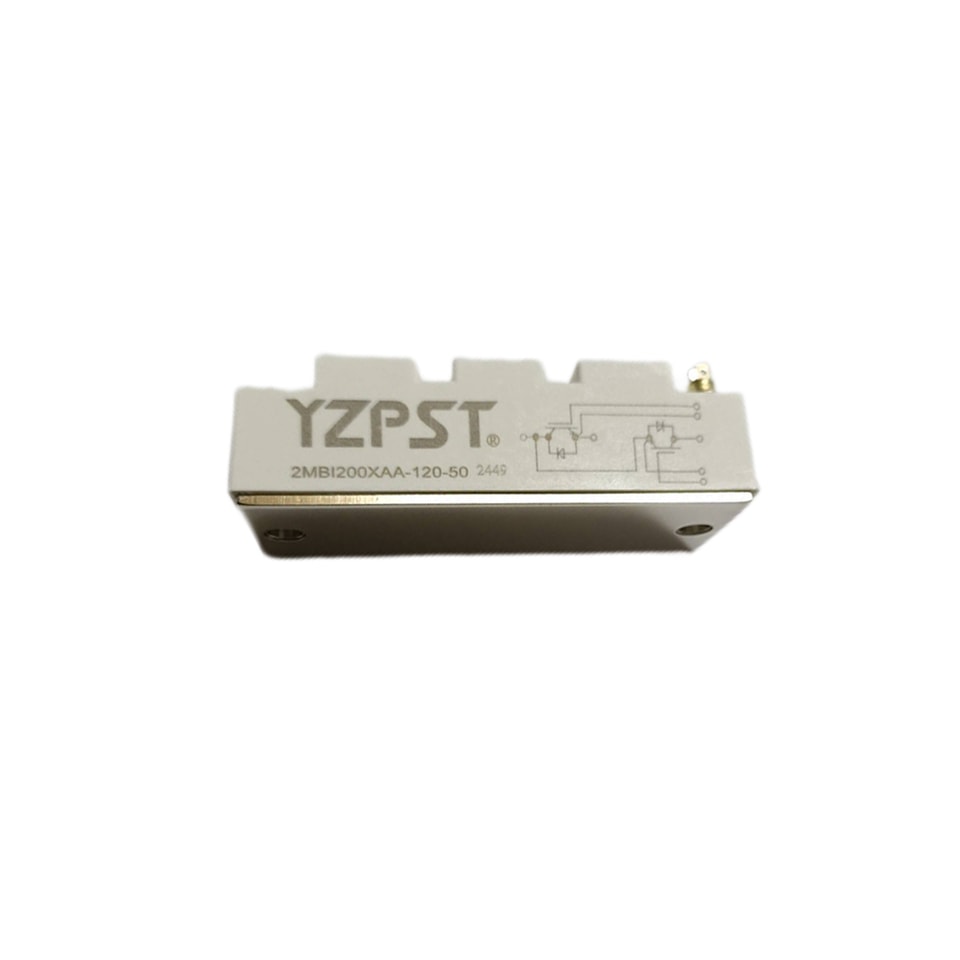

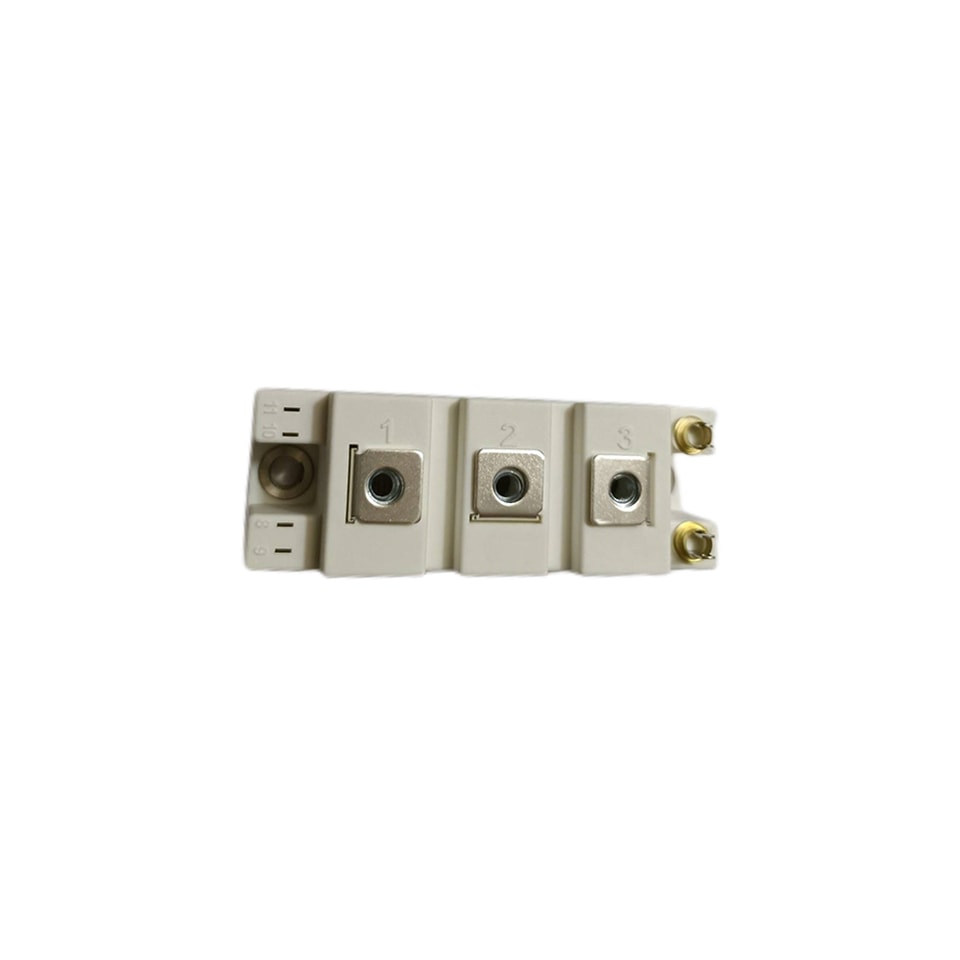

YZPST-2MBI200XAA-120-50 （YZPST-200B120F23）
Módulo de potência IGBT
Aplicações
Inversor para acionamento de motor
Amplificador de acionamento servo AC e DC
UPS (Fontes de alimentação ininterruptas)
Máquina de solda com comutação suave
Características
Baixo Vce(sat) com tecnologia Trench Field-stop
Vce(sat) com coeficiente de temperatura positivo
Inclui FWD antiparalelo de recuperação rápida e suave
Alta capacidade de curto-circuito (10 us)
Estrutura de módulo de baixa indutância
Temperatura máxima da junção: 175℃
Classificações máximas absolutas
Parâmetro | Símbolo | Condições | Valor | Unidade |
Tensão coletor-emissor | VCES | VGE=0V, IC =1 mA, Tvj=25℃ | 1200 | V |
Corrente contínua do coletor | IC | Tc100℃ | 200 | A |
Pico de coletor Corrente | ICRM | tp=1 ms | 400 | A |
Tensão gate-emissor | VGES | Tvj=25℃ | ±20 | V |
Dissipação total Potência Dissipação (inversor IGBT) | Ptot | Tc=25℃ Tvjmax=175℃ | 695 | W |

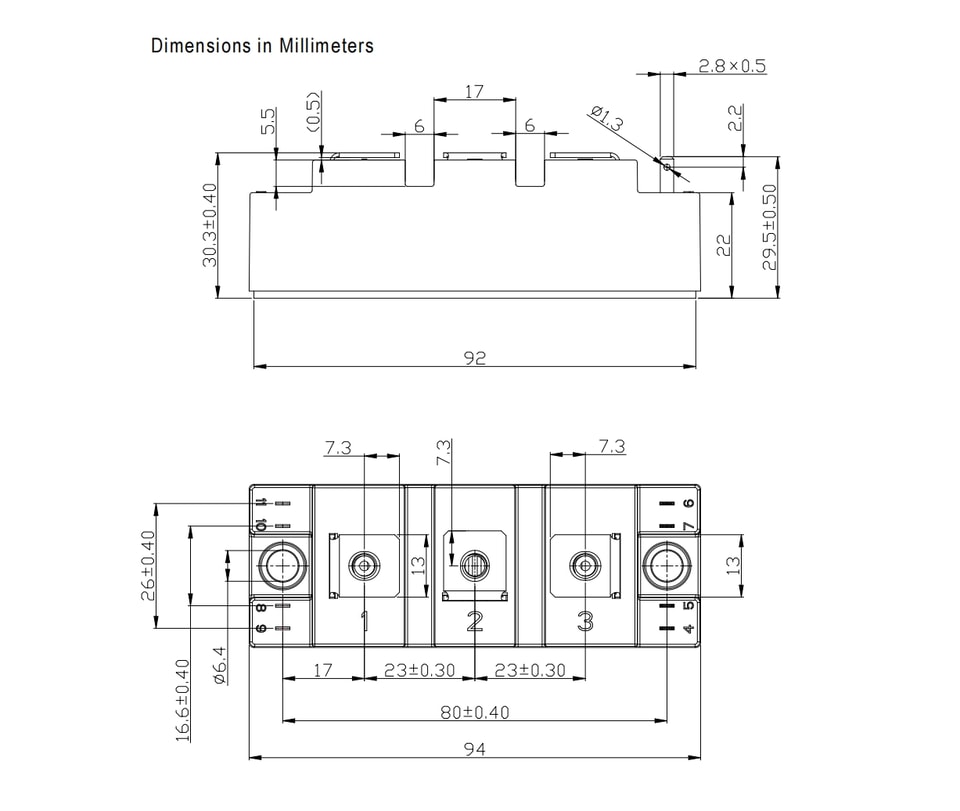

Dimensões da embalagem
.jpg)
.jpg)
.jpg)
