Transistores encapsulados em plástico TO-92
YZPST-BC556 / BC557 / BC558 TRANSISTOR (PNP)

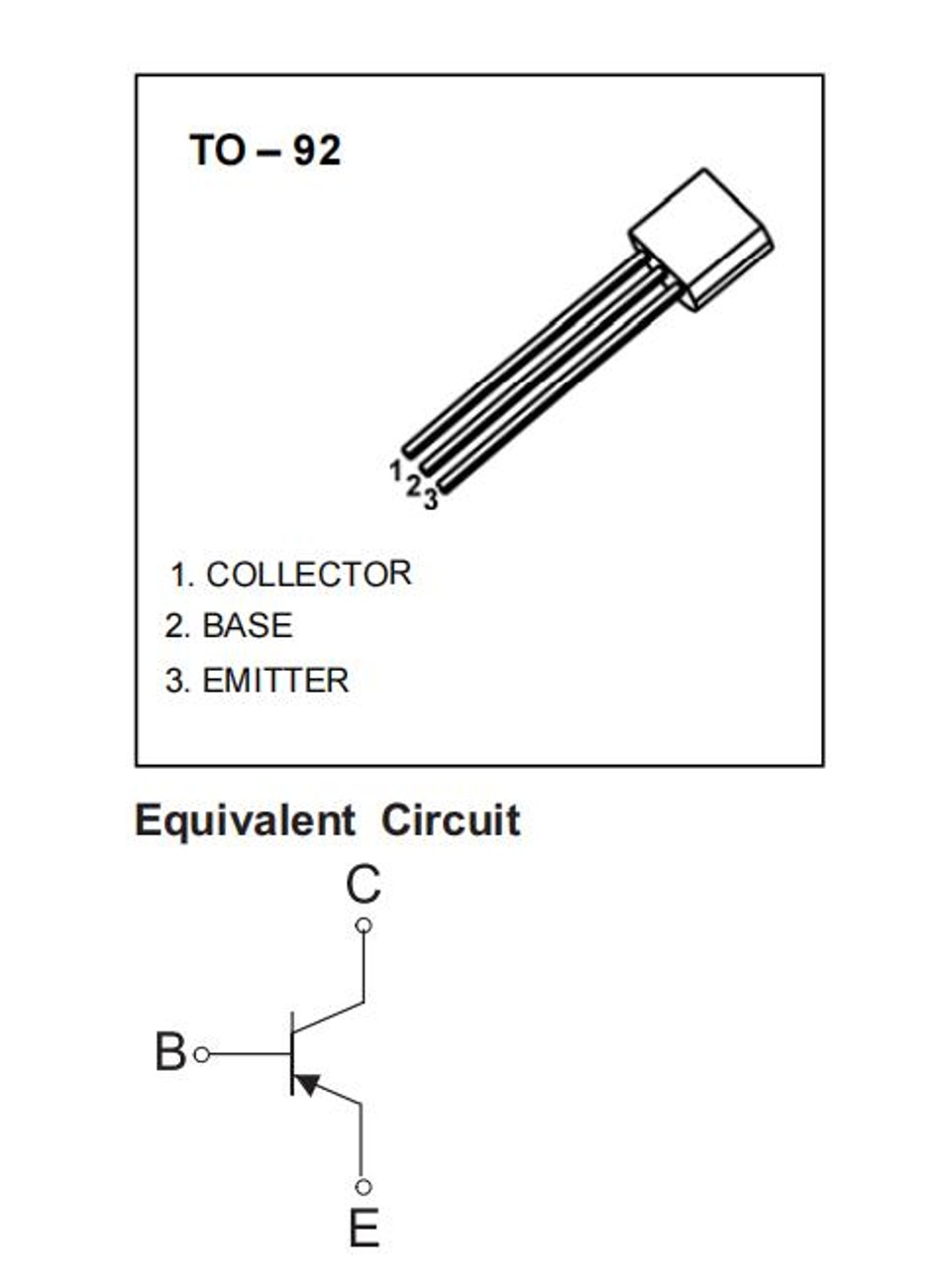

CARACTERÍSTICAS
Alta tensão
Complemento de BC546, BC547, BC548
PEDIDO INFORMAÇÕES
| Número da peça | Encapsulamento | Método de embalagem | Quantidade por embalagem |
| BC556 | TO-92 | A granel | 1000 peças/saco |
| BC556-TA | TO-92 | Fita | 2000 peças/caixa |
| BC557 | TO-92 | A granel | 1000 peças/saco |
| BC557-TA | TO-92 | Fita | 2000 peças/caixa |
| BC558 | TO-92 | A granel | 1000 peças/saco |
| BC558-TA | TO-92 | Fita | 2000 peças/caixa |
VALORES MÁXIMOS (Ta=25°C, salvo indicação em contrário)
| Símbolo | Parâmetro | Valor | Unidade | |
| BC556 | -80 | |||
| VCBO | Tensão coletor-base | BC557 | -50 | V |
| BC558 | -30 | |||
| BC556 | -65 | |||
| VCEO | Tensão coletor-emissor | BC557 | -45 | V |
| BC558 | -30 | |||
| VEBO | Tensão emissor-base | -5 | V | |
| IC | Corrente de coletor contínua | -0.1 | A | |
| PC | Dissipação de potência do coletor | 625 | mW | |
| RθJA | Resistência térmica da junção ao ambiente | 200 | °C/W | |
| TJ, Tstg | Faixa de temperatura de operação da junção e de armazenamento | -55~+150 | °C | |
Ta = 25 °C, salvo indicação em contrário
| Parâmetro | Símbolo | Condições de teste | Mín. | Típ. | Máx. | Unidade | |
| Coletor-base | BC556 | -80 | |||||
| tensão de ruptura | BC557 | V(BR)CBO | IC= -0.1mA, IE=0 | -50 | V | ||
| BC558 | -30 | ||||||
| Coletor-emissor | BC556 | -65 | |||||
| tensão de ruptura | BC557 | V(BR)CEO | IC=-2mA, IB=0 | -45 | V | ||
| BC558 | -30 | ||||||
| Tensão de ruptura emissor-base | V(BR)EBO | IE=-100μA, IC=0 | -5 | V | |||
| BC556 | VCB=-70V, IE=0 | -0.1 | μA | ||||
| Corrente de corte do coletor | BC557 | ICBO | VCB=-45V, IE=0 | -0.1 | μA | ||
| BC558 | VCB=-25V, IE=0 | -0.1 | μA | ||||
| BC556 | VCE=-60V, IB=0 | -0.1 | μA | ||||
| Corrente de corte do coletor | BC557 | ICEO | VCE=-40V, IB=0 | -0.1 | μA | ||
| BC558 | VCE=-25V, IB=0 | -0.1 | μA | ||||
| Corrente de corte do emissor | IEBO | VEB=-5V, IC=0 | -0.1 | μA | |||
| Ganho de corrente CC | * | VCE=-5V, IC=-2mA | 120 | 800 | |||
| hFE | |||||||
| Tensão de saturação coletor-emissor | VCE(sat) | IC=-10mA, IB=-0.5mA | -0.3 | V | |||
| IC=-100mA, IB=-5mA | -0.65 | V | |||||
| Tensão de saturação base-emissor | VBE(sat) | IC=-10mA, IB=-0.5mA | -0.8 | V | |||
| IC=-100mA, IB=-5mA | -1 | V | |||||
| Tensão base-emissor | VBE | VCE=-5V, IC=-2mA | -0.55 | -0.7 | V | ||
| VCE=-5V, IC=-10mA | -0.82 | V | |||||
| Capacitância de saída do coletor | Cob | VCB=-10V, IE=0, f=1MHz | 6 | pF | |||
| BC556 | 150 | MHz | |||||
| Frequência de transição | BC557 | fT | VCE=-5V, IC=-10mA, f=100MHz | 150 | MHz | ||
| BC558 | 150 | MHz | |||||
CLASSIFICAÇÃO do hFE
FAIXA | A | B | C |
INTERVALO | 120-220 | 180-460 | 420-800 |

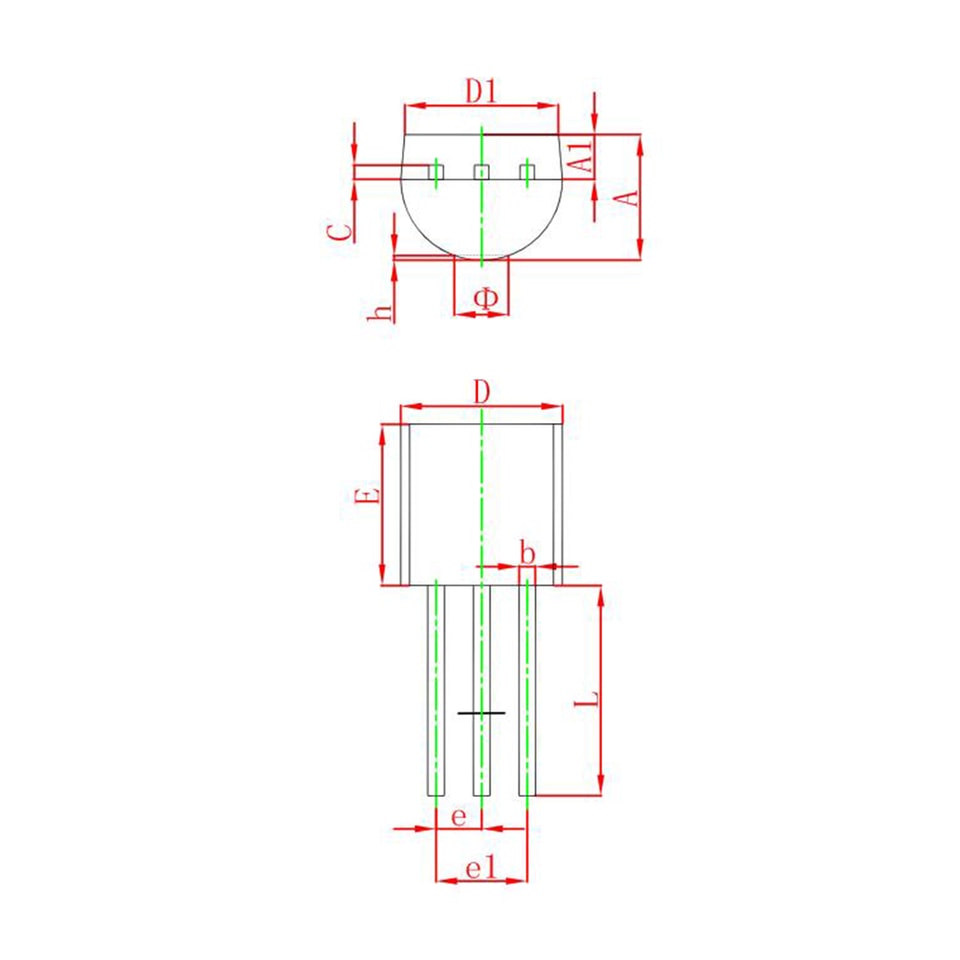

Dimensões externas da embalagem TO-92
.jpg)
| Símbolo | Dimensões em milímetros | Dimensões em polegadas | ||
| Mín. | Máx. | Mín. | Máx. | |
| A | 3.3 | 3.7 | 0.13 | 0.146 |
| A1 | 1.1 | 1.4 | 0.043 | 0.055 |
| b | 0.38 | 0.55 | 0.015 | 0.022 |
| c | 0.36 | 0.51 | 0.014 | 0.02 |
| D | 4.3 | 4.7 | 0.169 | 0.185 |
| D1 | 3.43 | 0.135 | ||
| E | 4.3 | 4.7 | 0.169 | 0.185 |
| e | 1.270 TÍP | 0.050 TÍP | ||
| e1 | 2.44 | 2.64 | 0.096 | 0.104 |
| L | 14.1 | 14.5 | 0.555 | 0.571 |
| 。 | 1.6 | 0.063 | ||
| h | 0 | 0.38 | 0 | 0.015 |
Para mais informações sobre o YZPST-BC557faça o download do arquivo PDF acima com o nome "YZPST-BC556 BC557 BC558 TO92 "
Nenhum conteúdo adicional do produto está disponível.
