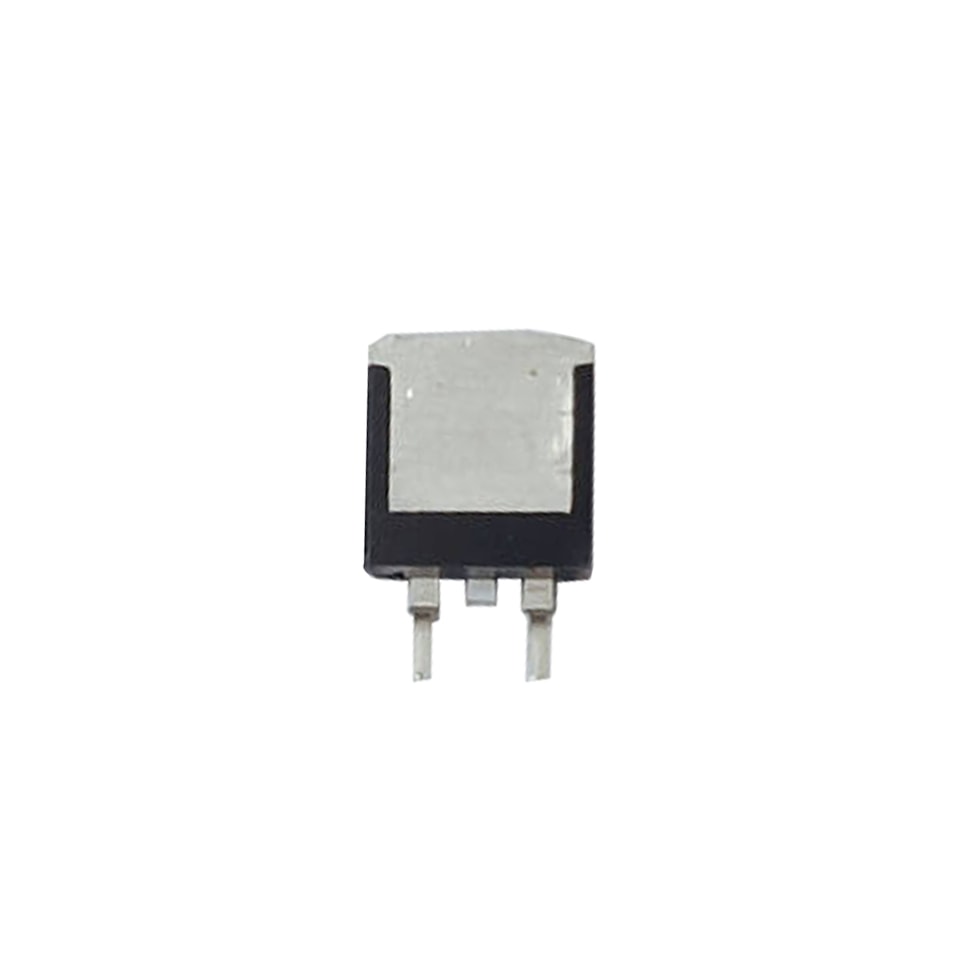

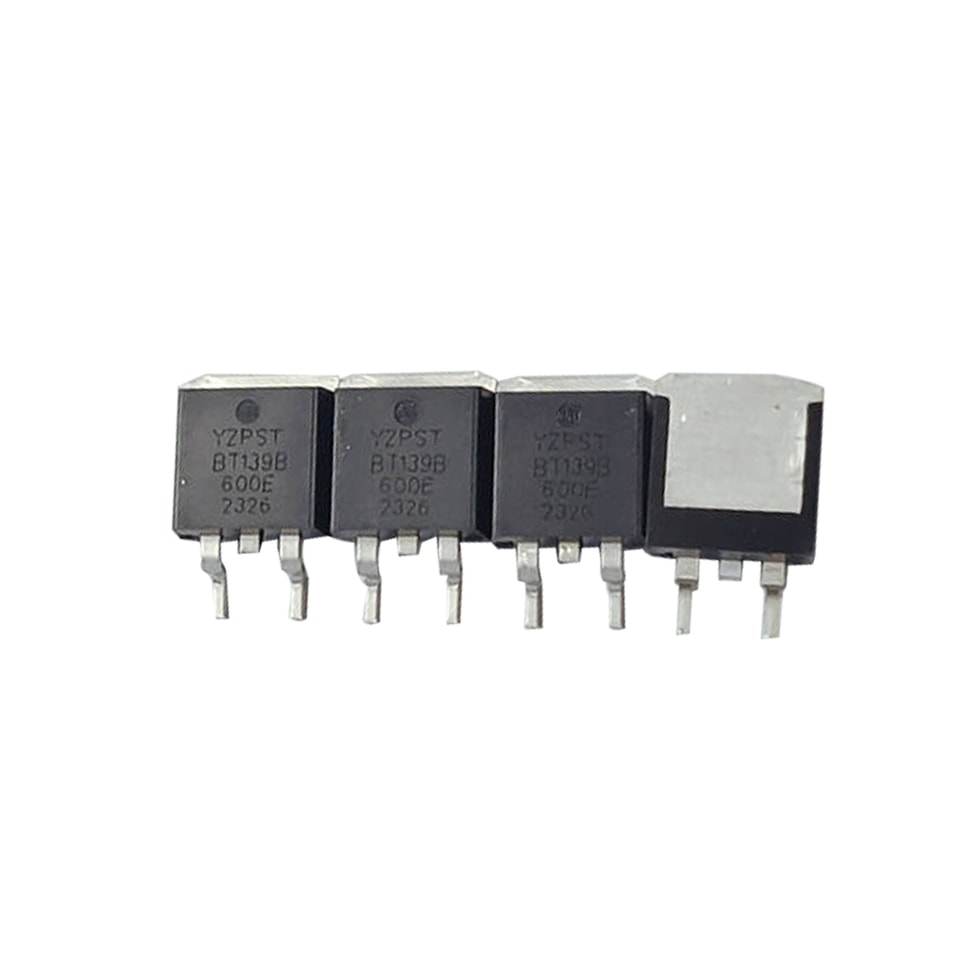

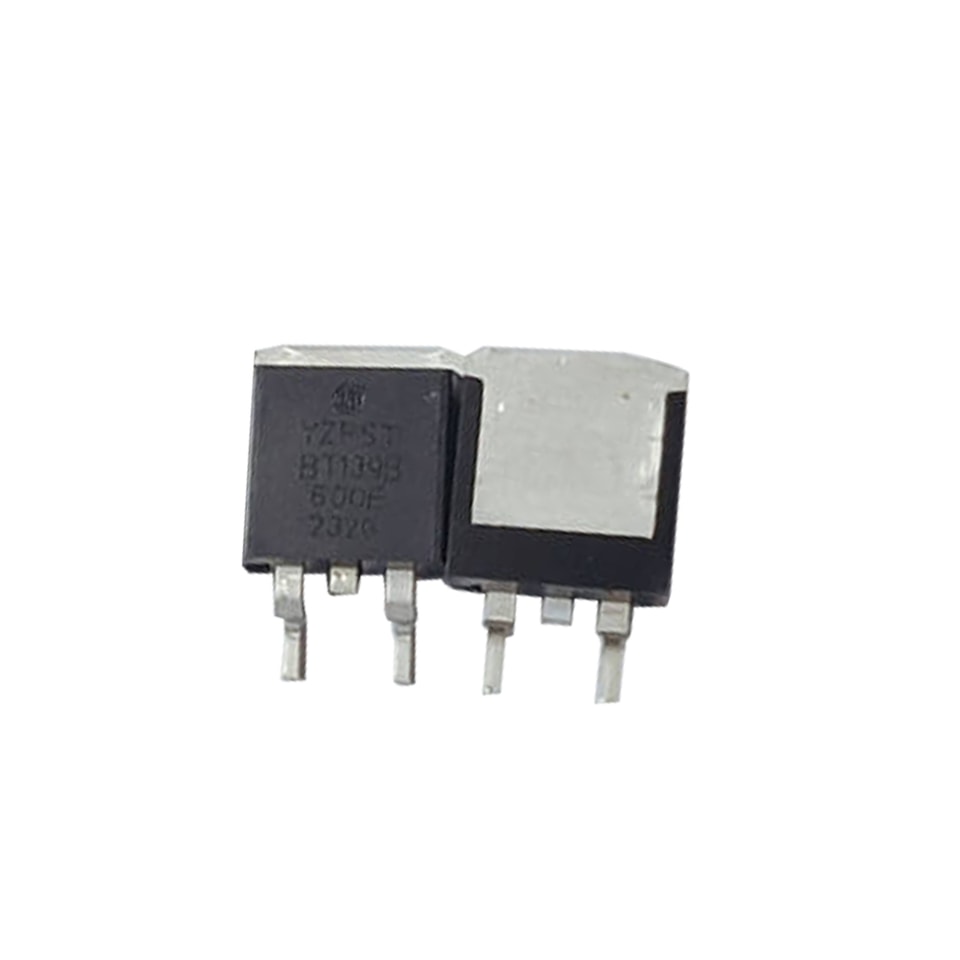

YZPST-BT139B-600E TO-263 BT139B-600E TRIAC com corrente RMS em condução de até 16 A
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N: série YZPST-BT139 TRIAC 16A
Triac BT139B-600E com corrente RMS em condução de até 16A
Descrição:
Alta densidade de corrente devido à tecnologia mesa; passivação por vidro.
Aplicações
A série BT139 de triacs é adequada para comutação CA de uso geral.
Podem ser usados como função LIGA/DESLIGA em aplicações como
relés estáticos, controle de aquecimento, circuitos de partida de motores de indução...
ou para operação de controle de fase em dimmers de luz e controladores de velocidade de motores.
Características:
Tensão de bloqueio de 600 e 800V
Corrente RMS em condução até 16A
Corrente de pico não repetitiva em condução até 140A
Classificações máximas absolutas
| Símbolo | Parâmetro | Condições | Valor | Unidade |
| VDRM | Tensão repetitiva de pico em estado de bloqueio | TJ=25℃ | 600 e 800 | V |
| VRRM | Pico repetitivo Reversade tensão | TJ=25 ℃ | 600 & 800 | V |
| IT(RMS) | Corrente RMS em condução (total senoide ) | Tc=99 ℃ | 16 | A |
| Pico de surto não repetitivo da condução corrente do coletor (ciclo completo, Tj=25 | tp=20ms | 140 | A | |
| ITSM | A | |||
| I2t | I2Valor de t para fusível | tp=10ms | 98 | A2S |
| IGM | Pico da gate corrente do coletor | 2 | A | |
| PG(AV) | Dissipação média de potência de gatetransistor | tp=20µs, TJ=125 ℃ | 0.5 | W |
| PGM | Potência de pico de gate total de potência | tp=10ms, TJ=125 ℃ | 5 | W |
| TSTG | Temperatura de armazenamento | -40 150 | ℃ | |
| TJ | Temperatura de junção | -40 125 | ℃ |
Características elétricas
| Símbolo | Parâmetro | Numérico | Unidade | |
| VTM IT=15A,tp=380µs | TJ=25 ℃ | 1.65 | V | |
| IDRM VD=VDRM,VR=VRRM | TJ=25 ℃ | 5 | µA | |
| IRRM VD=VDRM,VR=VRRM | TJ=125 ℃ | 1 | mA |
Dimensões do contorno da embalagem
TO-263：
