YZPST-IP35-DC
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

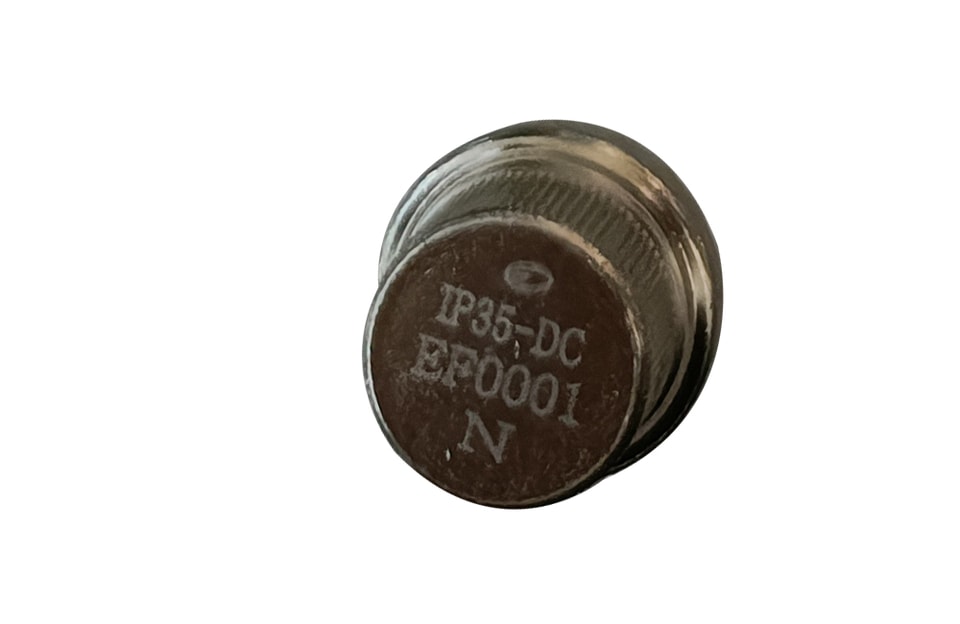

Nome do produto：Diodo de encaixe por pressão
Número do produto：IP35-DCP IP35-DCN
Especificações do produto： 35A/ ≥400V
Revestimento
•Base: níquel escuro eletrodepositado
•Terminal: cobre nu estanhado por imersão
Requisitos
• Força de inserção: a força de prensagem recomendada é de 1,5-5 kN
Valor nominal
| Tipo | Corrente média direta(If)A | Tensão de pico repetitiva reversa(Vrrm) | Temperatura máxima de junção(Tjm)℃ | Temperatura nominal da carcaça(Tc) | Corrente de surto direta não repetitiva(IFSM) | Temperatura de armazenamento(Tstg)℃ | |
| polaridade positiva | polaridade negativa | V | ℃ | A | |||
| IP35-DCP | IP35-DCN | 35 | 300 | 175 | -40—175 | 400 | -40—175 |
Características elétricas Tc=25°C (salvo indicação em contrário)
| Tipo | Tensão de pico direta(Vfm) V | Corrente de pico repetitiva reversa | Corrente de pico repetitiva reversa(1rrm2) uA | |
| (Ifm=100A) | (1rrmi)uA | (Vr=300V | ||
| polaridade positiva | polaridade negativa | (Vr=300V) | Tr=150°C) | |
| 1P35-DCP | IP35-DCN | ≤1.18 | 2 | 200 |
Características térmicas
| PparâmetroNnome | Resistência térmicaR(th)j-c |
| UUnid | °C/W |
| ConaisVvalor | ≤0.8 |
| Condições de teste | If=35A ts=1000ms |
Itens de inspeção de fábrica
Resistência térmica
n=50 Ac=0
n=50 Ac=0
Tensão de pico direta
Corrente de fuga reversa
n=10 Ac=0
Altura total: 29±1
Diâmetro do terminal: 1,3±0,15
Diâmetro do tubo: 12,80±0,03
Embalagem
• Embalagem: 500 peças/caixa, 10 caixas/caixote
• Identificação:
Etiqueta da caixa interna:
A palavra em vermelho indica um diodo "positivo"
As palavras em preto indicam diodos "negativos"
Lote de produção
Número do produto
Tensão de ruptura
Polaridade
Quantidade
Identificação da caixa externa:
modelo
quantidade
Para mais informações sobreYZPST-IP35-DCpor favor, baixe acima o arquivo PDF chamado "YZPST-IP35-DC-Press-fit diode"
