YZPST-2CLG20KV-0.2A
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
YZPST-2CLG20KV/0.2A
O bloco retificador de alta tensão adota alta confiabilidade
estrutura mesa e processo de difusão, moldado em resina epóxi em estrutura compacta.
Características
Característica de avalanche
Mais tamanhos à escolha
epóxi
Moldado em resina a vácuo, com superfície anticorrosiva.
Tj: -40℃—+150℃
Aplicações
Retificador de alta tensão usado em limpeza eletrostática
Gerador de alta tensão
Equipamento de teste de alta tensão
Retificador de alta tensão de uso geral, conjunto multiplicador de tensão
Máximo Classificação
Item | Símbolo | Unidade | Condições | Tensão | |
Tensão reversa de pico repetitivo | VRRM | KV | Ta=25℃ IR=1.0μA | 20.0 | 40.0 |
Pico não repetitivo Tensão reversa |
VRsM |
KV |
Ta=25℃ IR=1.0μA |
24.0 |
48.0 |
Corrente direta média | IF(AV) | mA | (onda senoidal de meia onda de 50 kHz, carga resistiva T break=50℃) | 200 | 200 |
Corrente de surto direta | IFSM | A | 0,01 s onda senoidal de meia onda 50 Hz | 20 | 20 |
Temperatura ambiente de operação Temperatura | Ta | ℃ |
| -40~ +150 | -40~ +150 |
Tempo de recuperação reversa | trr | nS | IF=2mA IR=4mA IRR=1mA | 100 | 100 |
Temperatura de armazenamento | T stg | ℃ |
| -40~ +125 | -40~ +125 |
Característica elétrica (Ta=25℃, salvo indicação em contrário)
| Tensão de pico direta | VFM | V | Ta=25℃ IF=0.2A | ≥51 | ≥68 |
| Corrente reversa de pico | IRRM1 | μA | Ta=25℃ VRM=VRRM | 2 | 2 |
| IRRM2 | μA | Ta=100℃ VRM=VRRM | 20 | 20 |

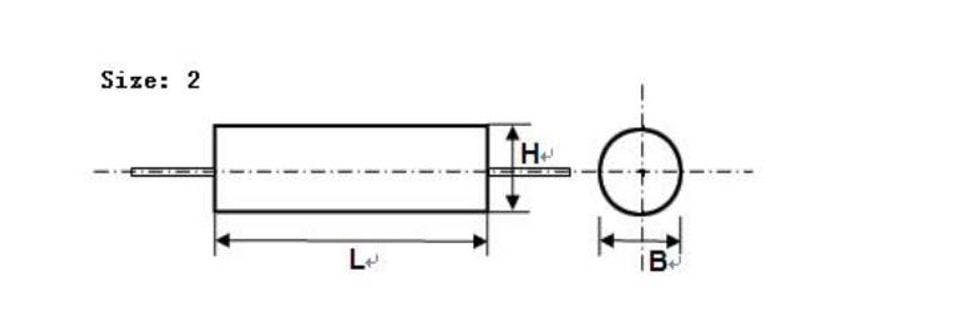

Dimensões (Unidade: mm)
Item | L | B(H) | Terminal axial |
2CLG20KV/0.2A | 25 | 8 | Dia 1,2 mm |
2CLG40KV/0.2A | 60 | 8 | Dia 1,2 mm |
