COMPONENTE DE POTÊNCIA

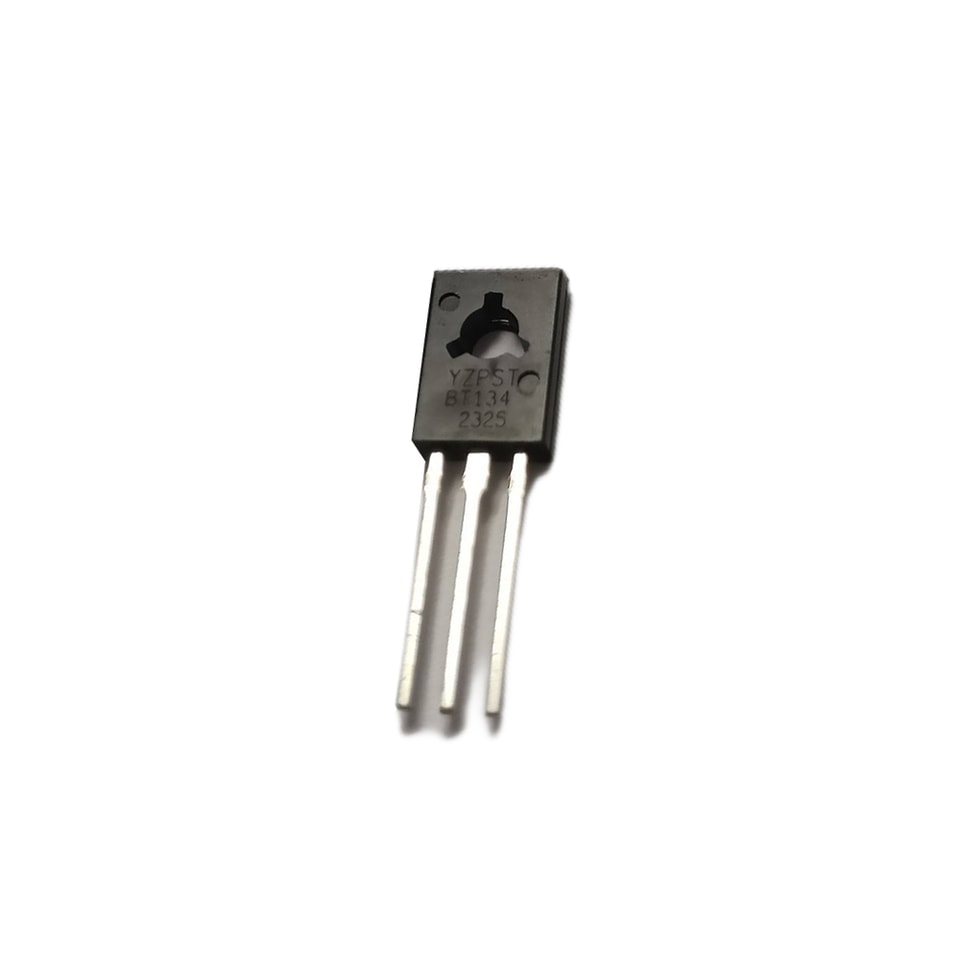

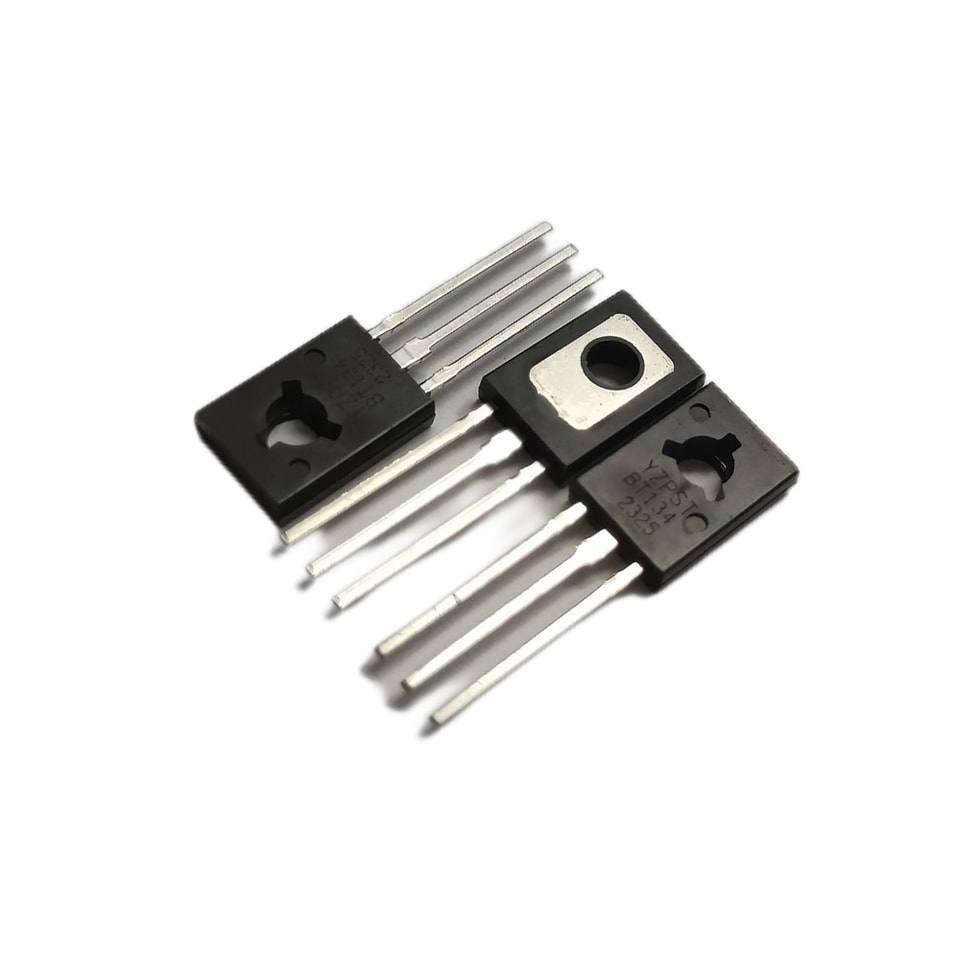

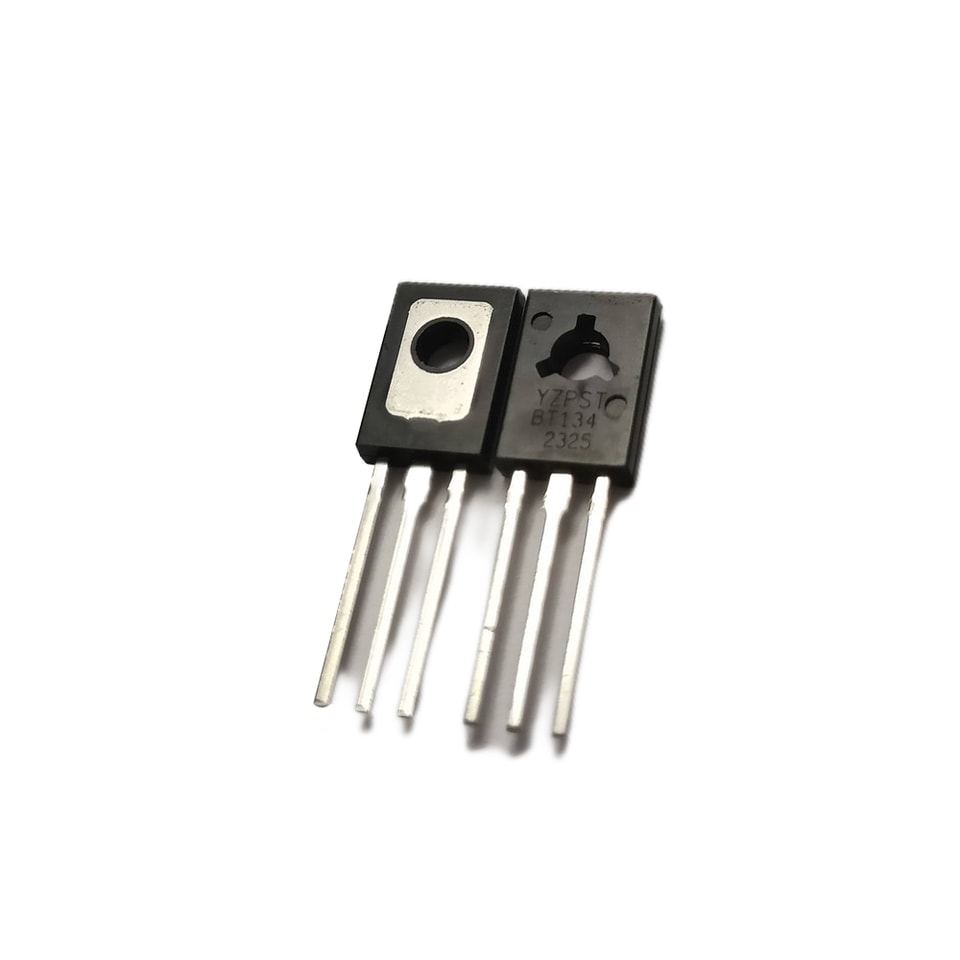

YZPST-BT134
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos

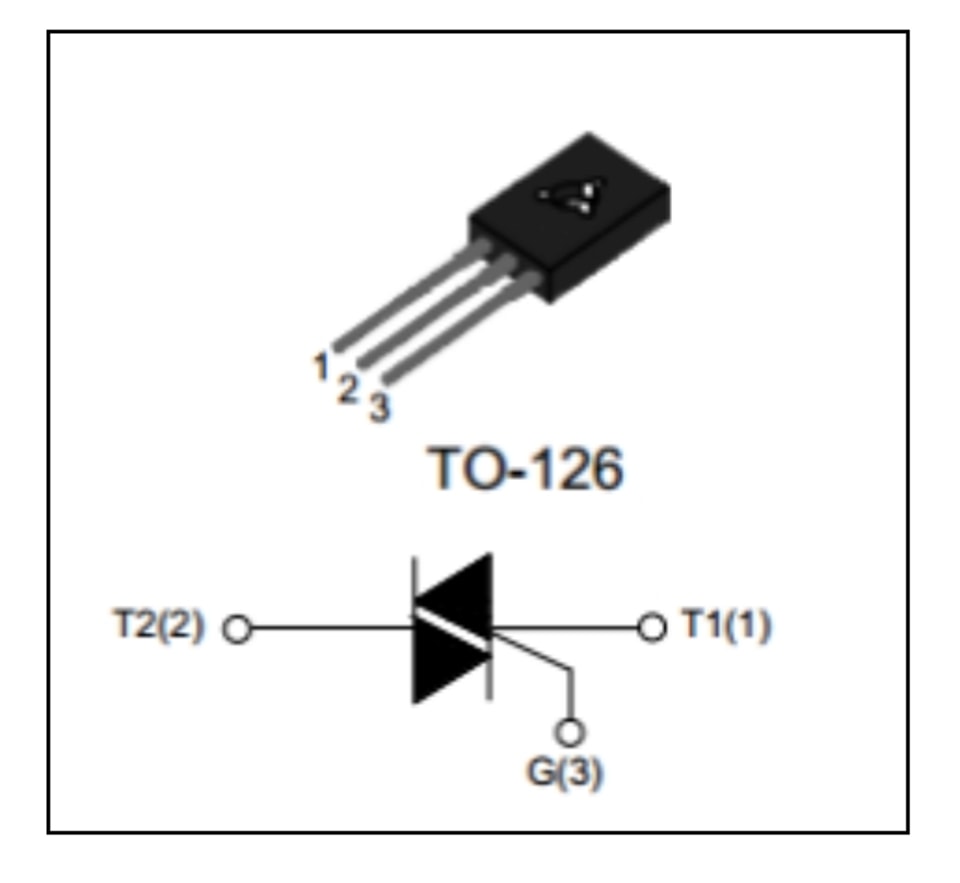

BT134 Triac encapsulamento TO-126
Características do produto
P+ na isolação por difusão passante,
Estrutura de mesa simples (Single Mesa),
Processo de passivação com vidro de mesa,
Disparo por nível lógico na porta
Aplicação de acionamento direto por IC
Principal Característica (Tj=25℃)
Símbolo | Valor | Unidade |
IT (RMS) | 2 | A |
VDRM / VRRM | 600 | V |
VTM | 1.5 | V |
Elétrico Características (Tj=25℃ salvo indicação especificado)
| Símbolo | Condições de teste | Valor | Unidade | |||
| Mín. | Tipo | Máx. | ||||
| IGT | VD=12V,IGT=0.1A | ⅠⅡⅢ | ----- | ----- | 3 | mA |
| Ⅳ | ----- | ----- | 5 | |||
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | μA |
| Tj=125℃ | ----- | ----- | 0.2 | mA | ||
| IRRM | VD=VRRM | Tj=25℃ | ----- | ----- | 10 | μA |
| Tj=125℃ | ----- | ----- | 0.2 | mA | ||
| IL | VD=12V,IGT=0.1A | ⅠⅡⅢ | ----- | ----- | 7 | mA |
| Ⅳ | ----- | ----- | 15 | |||
| VGT | VD=12V | ----- | ----- | 1.5 | V | |
| VGD | VD=VDRM, Tj=125℃ | 0.2 | ----- | ----- | V | |
| IA | VD=12V ，IT=100mA | ----- | ----- | 15 | mA | |
| VTM | ITM=5A,tp=380 μs | ----- | ----- | 1.6 | V | |
| dV/dt | VD=67%VDRM, | 30 | v/ μs | |||
| GateOpen, Tj=125℃ | ----- | ----- | ||||

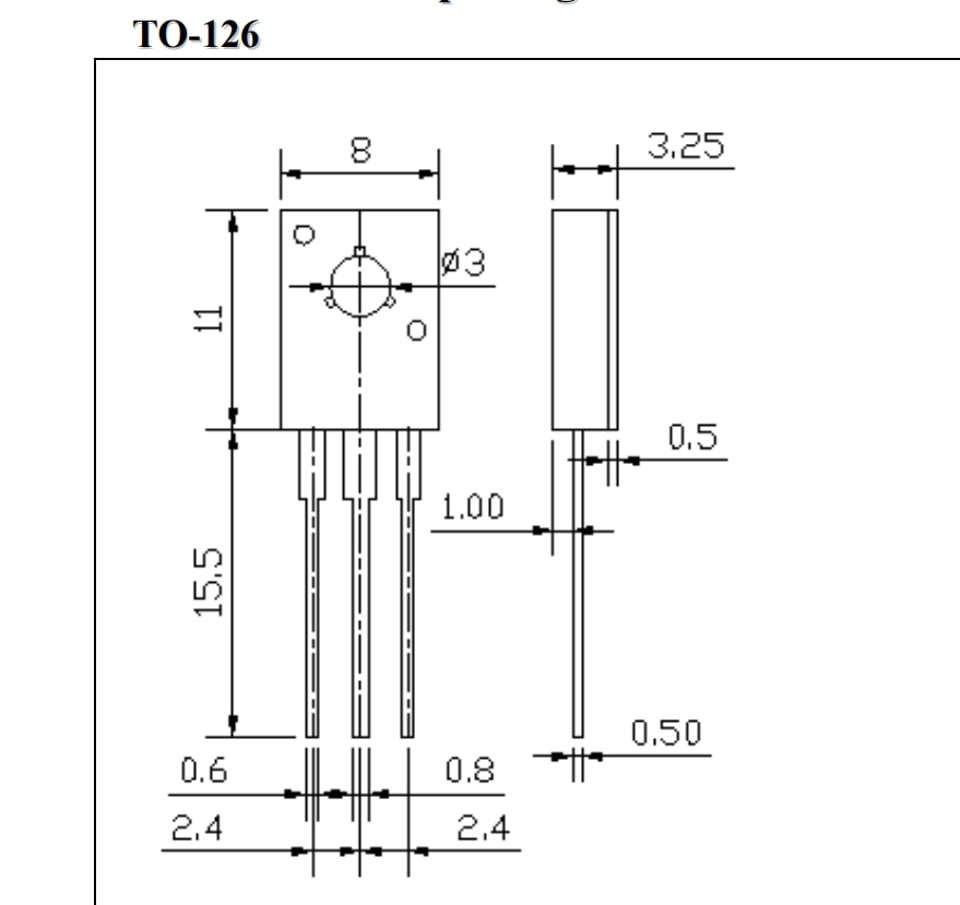

Medir de encapsulamento
TO-126
