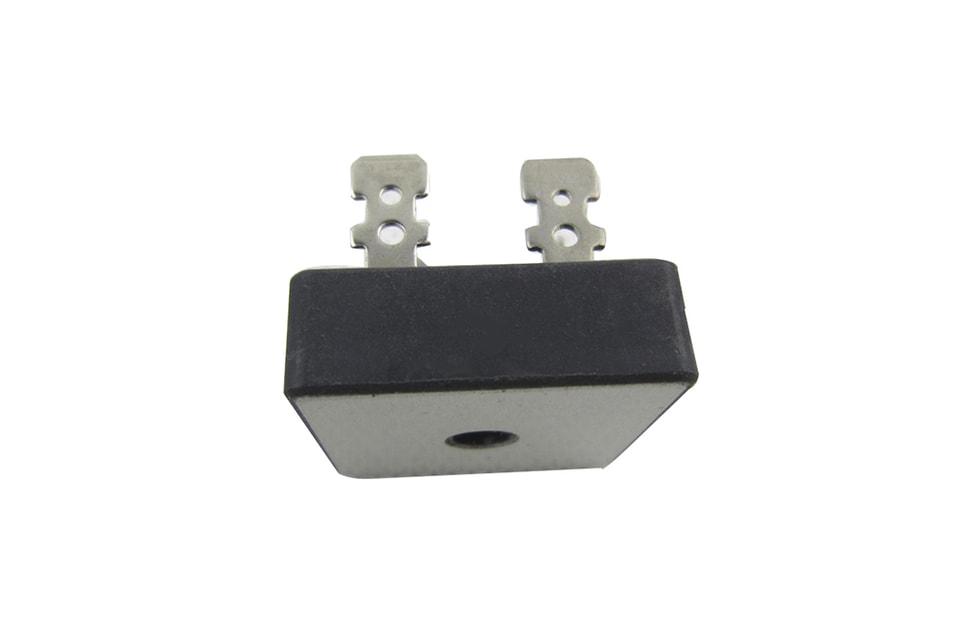

YZPST-BR1510
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Característica
Baixa queda de tensão direta
Tensão de isolamento de 2000V～
Pequeno volume, leve
Baixa resistência térmica,
alta condutividade térmica, baixo aumento de temperatura
Certificação UL nº E304417
Aplicação
Fonte de alimentação para dispositivo de potência CC
Retificador de entrada para conversor PWM
Máquina de solda inversora
Símbolo | Parâmetro | Classificação | Unidade | ||
BR | |||||
1506 | 1508 | 1510 | |||
VRRM | Tensão de pico reversa repetitiva | 600 | 800 | 1000 | V |
VRSM | Tensão de pico reversa não repetitiva | 700 | 900 | 1100 | V |
Símbolo | Parâmetro | Condição de teste | Classificação | Unidade |
IF（AV） | Corrente média direta | TC=78℃ | 15 | A |
IFSM | Corrente de surto direta | sin, 50Hz, t=10ms, Tj=25℃ | 180 | A |
I2t | Valor de I2t | 162 | A2S | |
VISO | Tensão de isolamento | 50Hz, R.M.S, t=1min, Iiso:1mA (máx.) | 2000 | V |
Tj | Temperatura de junção de operação | -40 a +150 | ℃ | |
Tjm | Temperatura nominal de junção | 150 | ℃ | |
Tstg | Temperatura de armazenamento | -40 a +125 | ℃ | |
Md | Binário de montagem M5 | 2 | N·m | |
Peso | Peso | 20 | g |
Símbolo | Parâmetro | Condição de teste | Valor máx. | Unidade |
IRRM | Corrente reversa de pico repetitiva | VR=VRRM, Tj=25℃ | 5 | μA |
VR=VRRM, Tj=150℃ | 3 | mA | ||
VFM | Tensão direta de pico | IFM = 7,5 A, Tj=25℃ | 1.1 | V |
Rth(j-c) | Impedância térmica (junção-caixa) | Dissipação de calor unilateral, meia onda senoidal | 1.2 | ℃/W |
.jpg)
.jpg)
.jpg)
