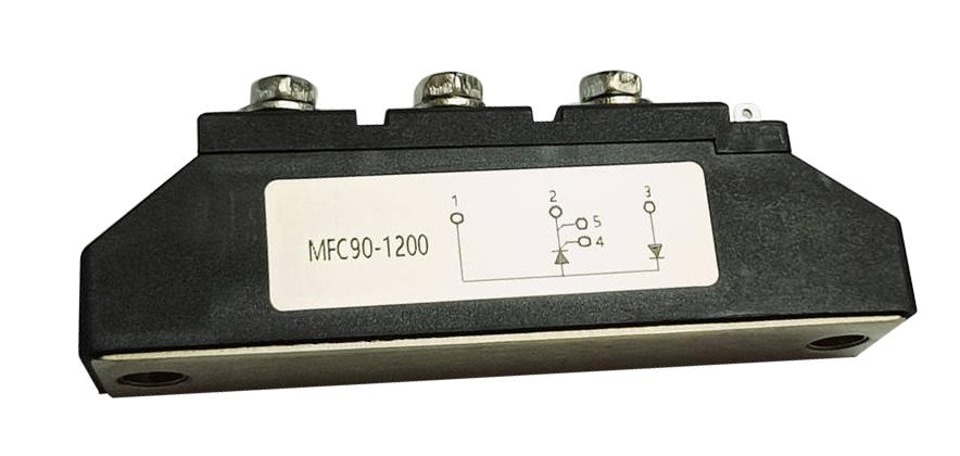

Módulo de diodo YZPST-MFC90-1200
YZPST-MFC90-1200
Módulo de diodo MFC90-1200 de tensão padrão 1200V
Características
Tensão padrão
Placa de base eletricamente isolada
Alta capacidade de surto
Juntas duras soldadas para alta confiabilidade
Aplicações Típicas
Controle de motor CC (por exemplo, para máquinas-ferramenta)
Partidas suaves de motor CA
Controle de temperatura (por exemplo, para fornos, processos químicos)
Dimmer de luz profissional (estúdios, teatros)
YZPST-MFC90-1200
Módulo de diodo MFC90-1200 de voltagem padrão 1200V
Características
Voltagem padrão
Placa de base eletricamente isolada
Alta capacidade de surto
Juntas duras soldadas para alta confiabilidade
Aplicações Típicas
Controle de motor CC (por exemplo, para máquinas-ferramenta)
Partidas suaves de motor CA
Controle de temperatura (por exemplo, para fornos, processos químicos)
Dimmer de luz profissional (estúdios, teatros)
Classificações Máximas
|
Símbolo |
Condição |
Classificações |
Unidade |
|
TI (AV) |
Fase única, meia onda, 180° condução uff0c Tc f1a85 effC |
90 |
A |
|
ITSM |
Tj=25 effC/Tj=125 effC |
2000/1750 |
A |
|
I2t |
Tj=25 effC/Tj=125 effC |
20000/15000 |
A2 S |
|
(Di/DT)cr |
Tj=125℃ |
100 |
A/us |
|
Viso |
A.C.1min |
2500 |
V |
|
Tj |
|
-40~+125 |
"C |
|
Tstg |
|
-40~+125 |
"C |
|
W |
|
100 |
g |
Características Elétricas tics
|
Símbolo |
Condição |
Classificações |
Unidade |
|
VDRM/VRRM |
|
1200/1200 |
V |
|
IDRM |
AtVDRM, Fase única, meia onda, Tj=125℃ |
20 |
mA |
|
IRRM |
AtVDRM, Fase única, meia onda, Tj=125℃ |
20 |
mA |
|
VTM |
Corrente de estado ligado 300A, Tj=25℃ |
1.75 |
V |
|
IGT/VGT |
Tj=25℃, IT=1A, VD=6V |
150/2.5 |
mA/V |
|
VGD |
Tj=125℃, VD=1/2VDRM |
0.25 |
V |
|
DV/DT |
Tj=125℃, VD=2/3VDRM, |
500 |
V/us |
|
IH |
Tj=25℃ |
200（máx） |
mA |
|
IL |
Tj=25℃ |
400（máx） |
mA |
|
Rth(j-c) |
Por módulo ，sin180 |
0.15 |
℃/W |
Esboço do Caso E Dimensões
