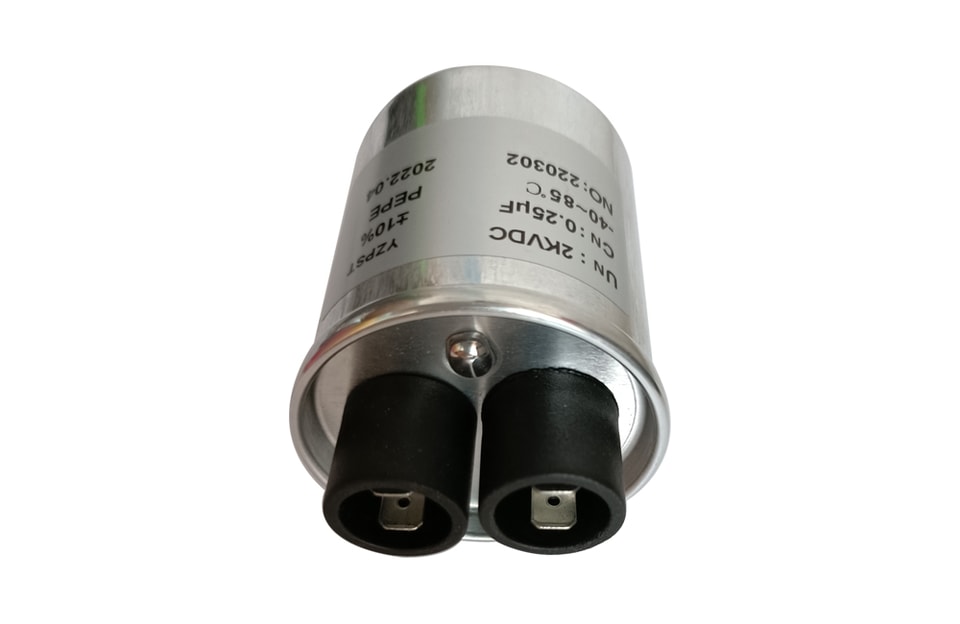

YZPST-2kVDC-0.25UF

Capacitor de amortecimento e absorção

YZPST-2kVDC-0.25μF

1. Uso do produto
Este produto é usado principalmente em chaveamento de semicondutores, proteção, filtragem e armazenamento de energia em equipamentos elétricos de potência.
2. Características do produto
2.1 Características: o capacitor contém filme de polipropileno de alta qualidade e impregnante isolante de baixa temperatura, sem PCB. Os eletrodos são feitos de folha de alumínio especial para uso eletrônico; adota enrolamento não indutivo. Suporta corrente transitória elevada e impulso de alta tensão sem perda de capacitância. Baixa dissipação, boa vedação, boa dissipação de calor, longa vida útil, à prova de explosão e alta segurança.
2.2 Aparência: invólucro de óxido de alumínio fosco, boa aparência. Possui etiqueta PET anticorrosiva, sem descolamento e sem desbotamento, tamanho reduzido, leve, fácil instalação etc.
3. Parâmetros técnicos
3.1 Parâmetro principal
3.1 Em resfriamento por ar natural: a temperatura máxima do invólucro do capacitor em operação é de 70℃
3.2 Altitude: ≤1000 m
3.3 Umidade relativa: ≤95%
3.4 Tensão nominal: UN=2kVDC
3.5 Frequência fundamental: 50Hz
3.6 Capacitância nominal: CN=0.25μF
3.7 Tolerância de capacitância: ±10%
3.8 Tangente do ângulo de perdas do capacitor: tanδ(1kHz)≤0,0005
3.9 Resistência de isolamento: RC≥3000S
3.10 Tensão de teste dos terminais: UTTDC=4kVDC, 10S
3.11 Tensão entre terminal e invólucro: UTTDC=5kVDC, 10S
3.12 Invólucro: invólucro cilíndrico de alumínio
3.13 Teste de vedação: sem vazamento por 4 horas sob temperatura nominal de 75℃±5℃
3.14 Teste de descarga entre terminais: 1,1Nvoltage, 10s suporta 20 ciclos de carga e descarga em corrente contínua com polaridade, sem ruptura nem perda de capacitância.
3.2 Sobrecarga
O capacitor pode operar conforme a tabela abaixo, na qual a sobretensão acima de
1,1Un é baseada em nenhuma redução perceptível da vida útil do capacitor.

Tabela 1: sobretensão da frequência de energia

4. Condições de aplicação
4.1 Uso para instalação interna
4.2 Altitude do local de instalação ≤1000 m
4.3 Umidade ambiente inferior a 85%
4.4 Categoria de temperatura: -40/D
4.5 A temperatura de operação contínua do capacitor deve ser inferior a 55°C
4.6 Sem vapor ou ar fortemente corrosivo para metais no ambiente ao redor.
4.7 Sem vibração mecânica intensa, sem materiais explosivos ou inflamáveis
4.8 A instalação deve evitar campos magnéticos intensos
Desenho do produto：

Para mais informações sobreYZPST-2kVDC-0.25UFbaixe o arquivo PDF acima chamado "YZPST-2kVDC-0.25UF"
