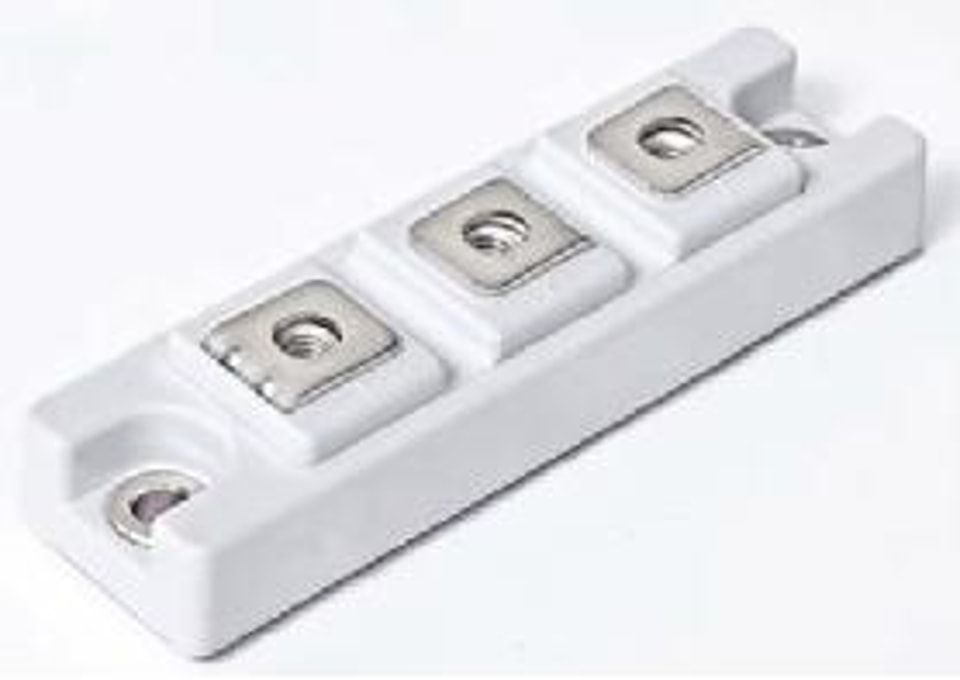

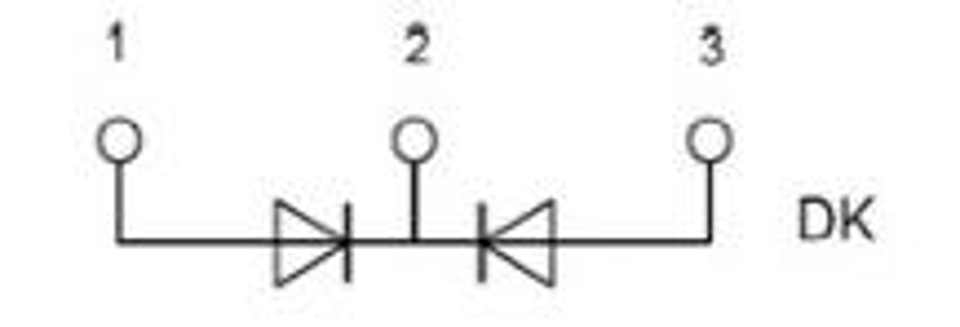

YZPST-MMF200N070DK
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
CARACTERÍSTICAS DO PRODUTO
Tempo de recuperação reversa ultrarrápidoCaracterísticas suaves de recuperação reversa
Baixa perda de recuperação reversa
Baixa queda de tensão direta
Alta capacidade de corrente de surto
Baixa corrente de fuga
Soldador inversor
Fonte de alimentação ininterrupta
Fonte de alimentação para galvanoplastia
Limpador e soldador ultrassônico
Conversor e chopper
PFC
Símbolo | Parâmetro/Condições de teste | Valores | Unidade | |
VR | Tensão reversa máxima em CC | 700 | V | |
VRRM | Tensão reversa repetitiva máxima | |||
IF(AV) | Corrente média direta | TC=90℃, por diodo | 100 | A |
TC=90℃, por módulo | 200 | |||
IF(RMS) | Corrente eficaz direta | TC=90°C, por diodo | 141 | |
IFSM | Corrente de surto direta não repetitiva Corrente | TJ=45℃, t=10 ms, senoidal, valor de pico | 1200 | |
T =45℃, t=8,3 ms, senoidal, valor de pico | 1320 | |||
I2t | Para fusível | TJ=45℃, t=10 ms, senoidal, valor de pico | 7200 | A2S |
TJ=45℃, t=8,3 ms, senoidal, valor de pico | 7230 | |||
PD | Dissipação de potência | 370 | W | |
TJ | Temperatura de junção | -40 a +150 | ℃ | |
TSTG | Faixa de temperatura de armazenamento | -40 a +125 | ℃ | |
Visol | Tensão de ruptura de isolamento | CA, 50 Hz (R.M.S), t=1 minuto | 3000 | V |
Torque | Módulo ao dissipador | Recomendado (M5) | 2,5–4 | Nm |
Torque | Eletrodos do módulo | Recomendado (M5) | 2,5–4 | Nm |
RthJC | Resistência térmica junção-carcaça (por diodo) | 0.34 | ℃/W | |
Peso | 100 | g | ||
