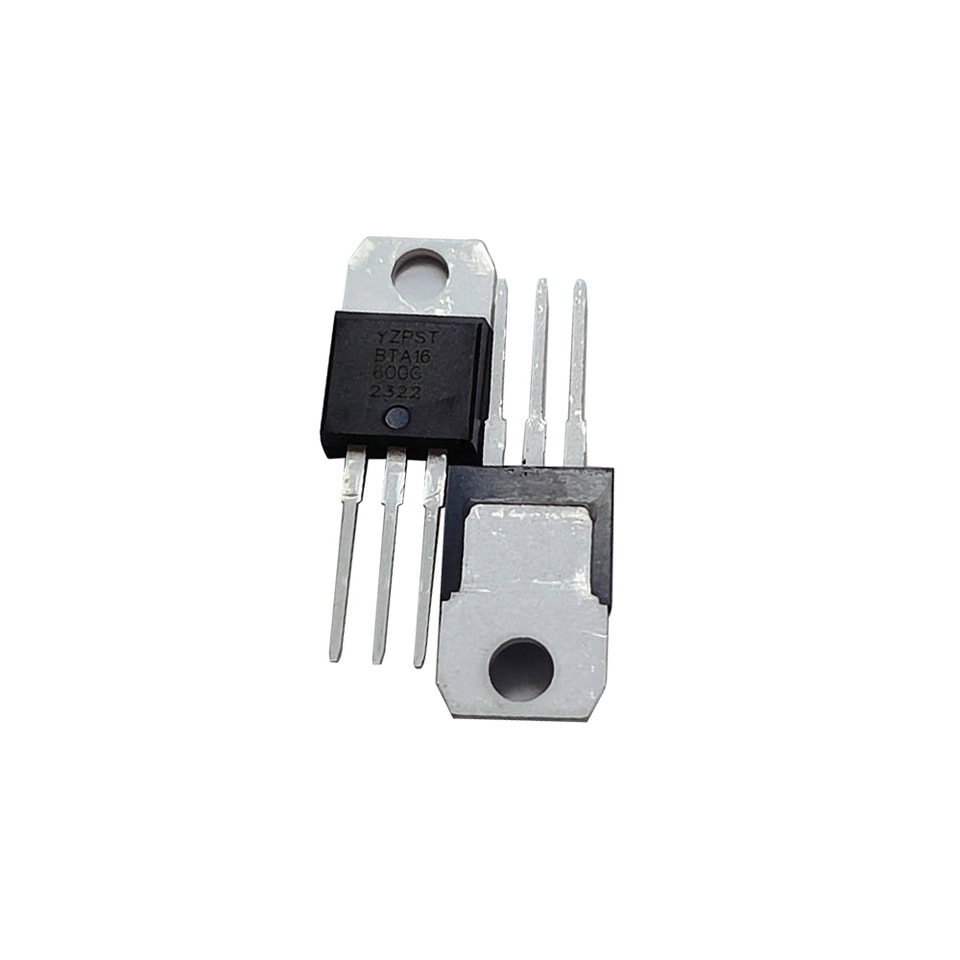

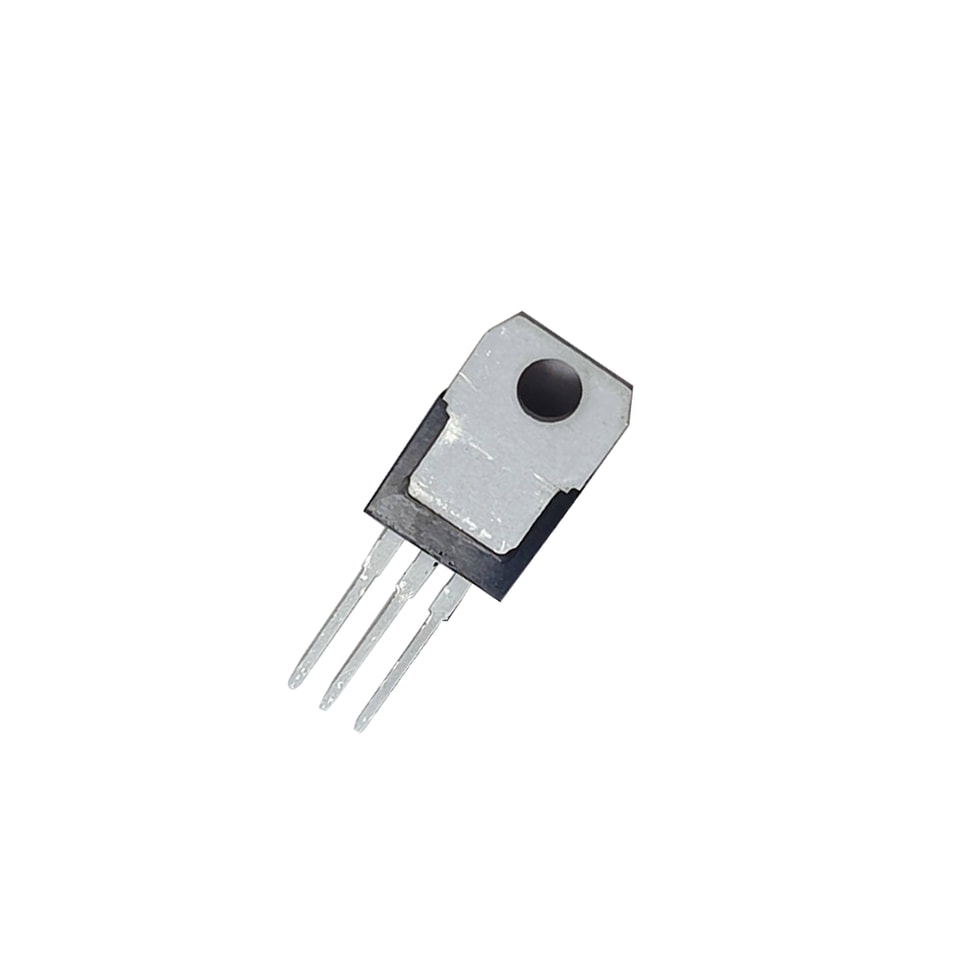

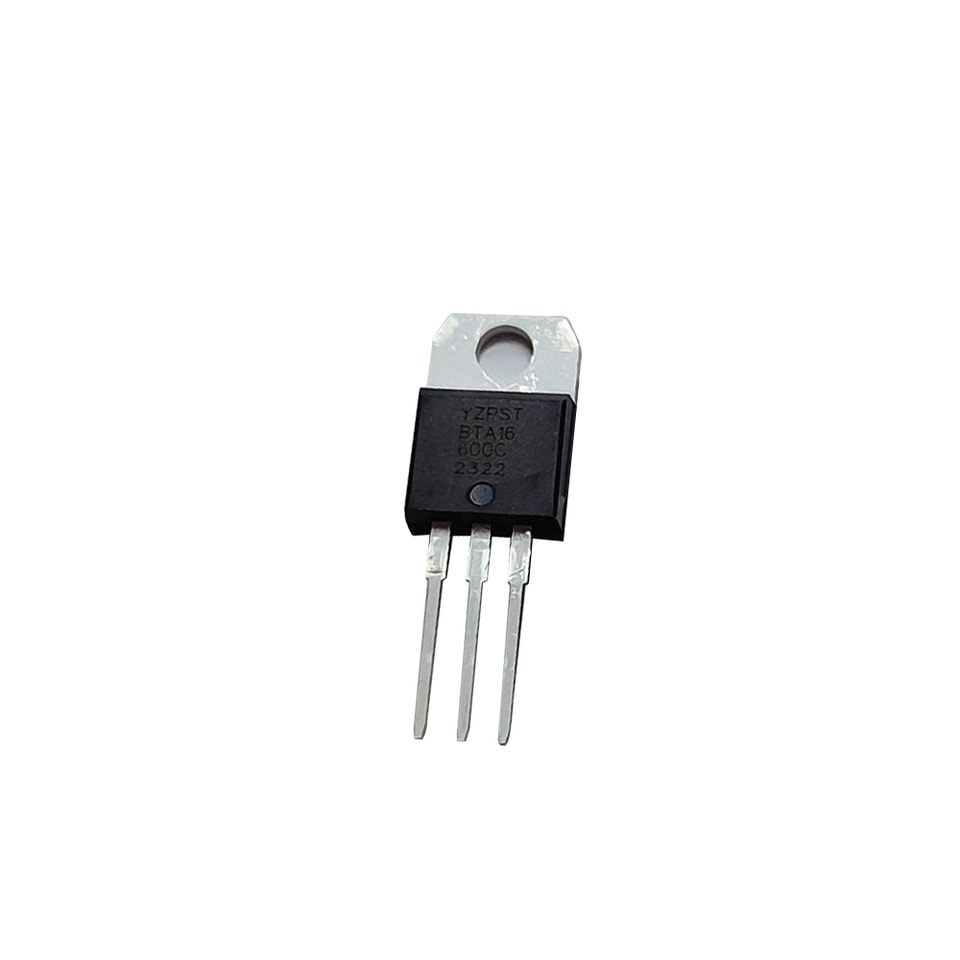

Séries BTA16/BTB16 (BT139) Triacs de 16 A
YZPST-BTA16-600C
DESCRIÇÃO:
Com alta capacidade de suportar a carga de choque de grandes correntes, os triacs da série BTA16/BTB16 oferecem alta taxa dv/dt e forte resistência à interferência eletromagnética.
Com alto desempenho de comutação, produtos de 3 quadrantes especialmente recomendados para uso em carga indutiva. Do invólucro em todos os três terminais até o dissipador externo, o BTA16 oferece tensão de isolação nominal de 2500 VRMS, em conformidade com as normas UL.
PRINCIPAL CARACTERÍSTICAS:
ssímbolo | valore | uUnid |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800/1200 | V |
VTM | ≤ 1.5 | V |
ABSOLUTOS MÁXIMOS VALORES:
Parâmetro | Símbolol | Valore | VUnid |
Faixa de temperatura de junção de armazenamento | Tstg | -40~150 | ℃ |
Faixa de temperatura de junção de operação | Tj | -40~125 | ℃ |
Tensão de pico repetitiva em estado de bloqueio (Tj=25C) | VDRM | 600/800/1200 | V |
Tensão reversa de pico repetitiva (Tj=25C) | VRRM | 600/800/1200 | V |
Corrente RMS em condução | IT(RMS) | 16 | A |
Corrente de pico de surto não repetitiva em condução (ciclo completo, F=50Hz) | ITSM | 160 | A |
Valor de I2t para fusão (tp=10ms) | I²t | 128 | A2s |
Taxa crítica de subida da corrente em condução (IG=2×IGT) | dI/dt | 50 | A/μs |
Corrente de gate de pico | IGM | 4 | A |
Dissipação média de potência do gate | PG(AV) | 1 | W |
Potência de pico do gate | PGM | 5 | W |
ELÉTRICAS CARACTERÍSTICAS(Tj=25C, salvo indicação em contrário)
3 Quadrantes：
| Parâmetro | Valore | |||||||
| Ensaio Condição | Qquadrante | TW | SW | CW | BW | VUnid | ||
| IGT | VD=12V, | 5 | 10 | 35 | 50 | A | ||
| VGT | RL=33Ω | Ⅰ- Ⅱ-Ⅲ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | MÍN | 0 2 | V | |||
| IA | IT=100mA | MAX | 15 | 25 | 40 | 60 | A | |
| Ⅰ-Ⅲ | 20 | 30 | 50 | 70 | m | |||
| IL | IG=1.2IGT | Ⅱ | MAX | 25 | 40 | 60 | 90 | A |
| VD=2/3VDRM Tj=125CGate open | ||||||||
| dV/dt | MÍN | 100 | 200 | 500 | 1000 | V/µs | ||
4 Quadrantes：
| Parâmetro | Valore | |||||
| Ensaio Condição | Qquadrante | C | B | VUnid | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | A | |||
| IGT | VD=12V, | Ⅳ | 50 | 70 | A | |
| VGT | RL=33Ω | ALL | MAX | 1.5 | V | |
| VGD | VD=VDRM | ALL | MÍN | 0.2 | V | |
| IA | IT=100mA | MAX | 40 | 60 | A | |
| Ⅰ-Ⅲ- Ⅳ | 50 | 70 | m | |||
| IL | IG=1.2IGT | Ⅱ | MAX | 70 | 90 | A |
| VD=2/3VDRM Tj=125CGate open | ||||||
| dV/dt | MÍN | 200 | 500 | V/µs | ||
STATIC CARACTERÍSTICAS
| Ssímbolo | Ensaio Condição | Valore | VUnid | ||
| VTM | ITM=22.5A tp=380μs | Tj=25C | MAX | 1.5 | V |
| IDRM | Tj=25C | 5 | A | ||
| IRRM | VDRM= VRRM | Tj=125C | MAX | 1 | A |
RESISTÊNCIAS TÉRMICAS
| Ssímbolo | Ensaio Condição | Valore | VUnid | |
| Rth(j-c) | TO-220A(Ins) | 2.1 | ℃/W | |
| TO-220B(Não-Ins) | 1.3 | |||
| TO-220F(Ins) | 2.3 | |||
| junção a case(CA) | TO-263 | 2.4 | ||
INFORMAÇÕES PARA PEDIDO
DADOS MECÂNICOS DO INVÓLUCRO
