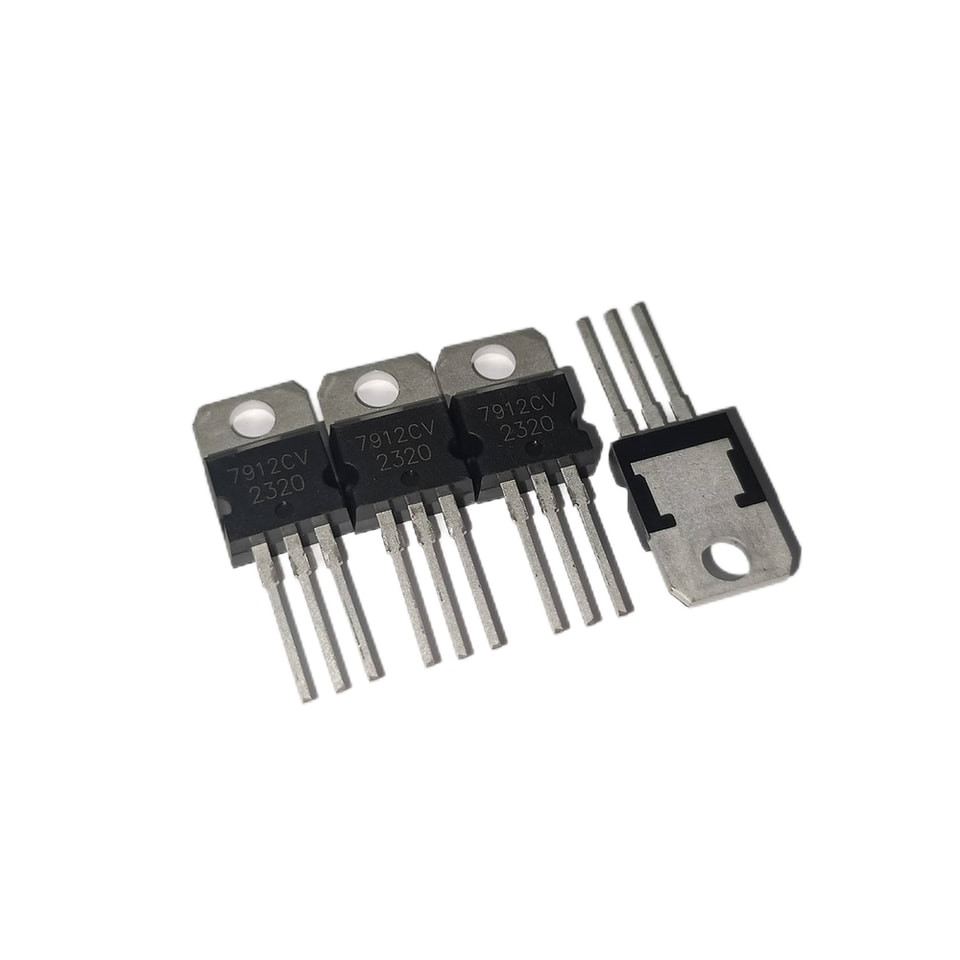

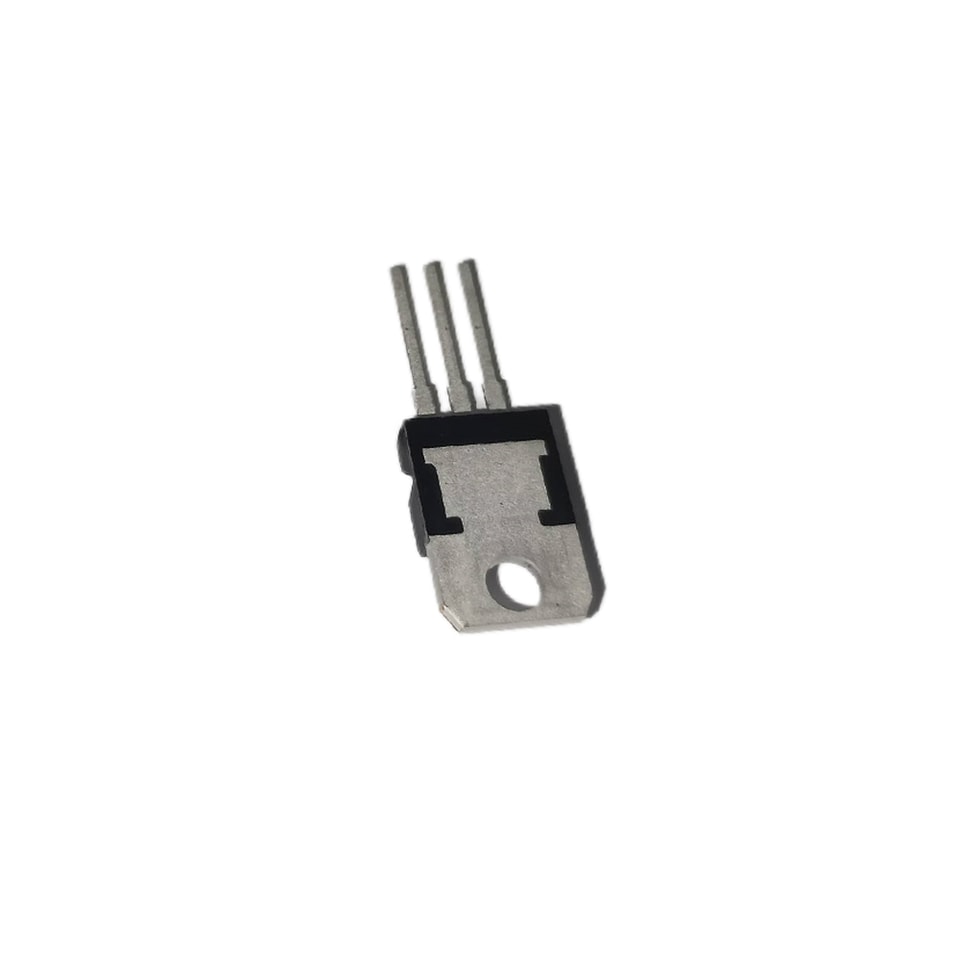

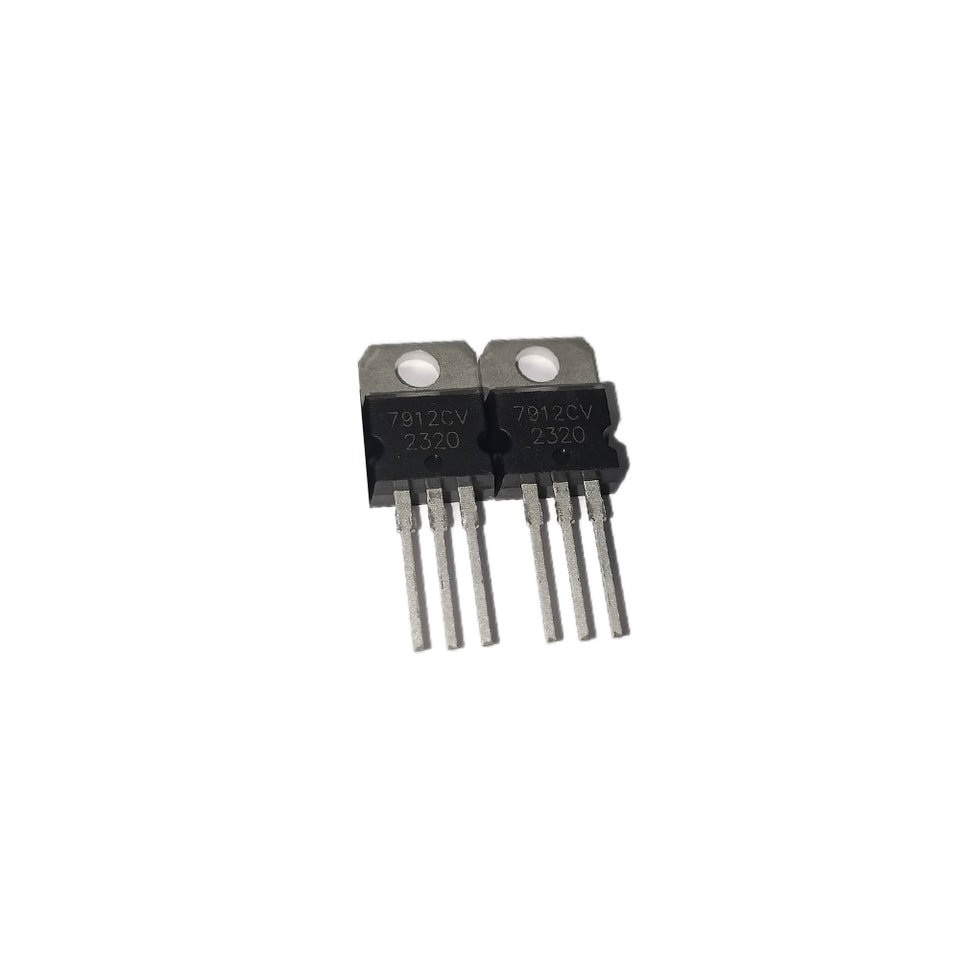

Reguladores de tensão negativa YZPST-7912CV
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Nº da peça: YZPST-7912CV Reguladores de tensão negativa

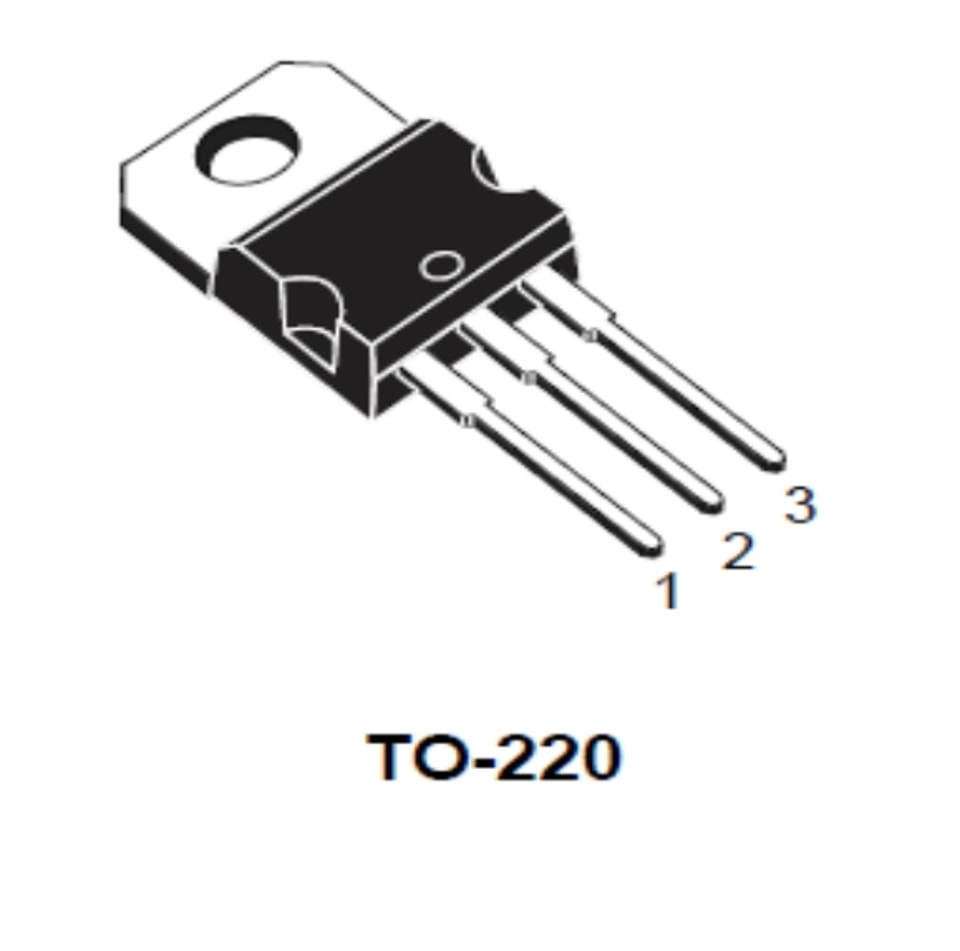

Encapsulamento: TO-220
NPN
Absoluto Máximo Máximos Tc=25℃
Símbolo | Parâmetro | Valor | UNIDADE |
VI | Tensão de entrada | -35 | V |
TOPR | Faixa de temperatura de operaçãore Range | 0 ～ +125 | ℃ |
TSTG | Faixa de temperatura de armazenamento | -65 ～+150 | ℃ |
Características elétricas Tc ＝25℃
(VI = -19V, IO = 500mA, 0°C ≤TJ ≤ +125°C, CI =2.2μF, CO =1μF, salvo indicação especificado.)
Parâmetro | Símbolo | Ensaio Condição | MÍN | TÍP. | MAX | UNI T | |
Tensão de saída |
VO | TJ = +25℃ | -11.5 | -12 | -12.5 |
V | |
IO = 5mA a 1A, PO ≤ 15W VI = -15.5V a -27V | -11.4 | -12 | -12.6 | ||||
Regulação de linha (Nota 1) |
ΔVO |
TJ = +25℃ | VI = -14.5V a -30V |
| 12 | 240 |
mV |
VI = -16V a -22V |
| 6 | 120 | ||||
Regulação de carga (Nota 1) |
ΔVO | TJ = +25℃ IO = 5mA a 1.5A |
| 12 | 240 |
mV | |
TJ = +25℃ IO = 250mA a 750mA |
| 4 | 120 | ||||
Corrente de repouso | IQ | TJ = +25℃ |
| 3 | 6 | mA | |
Variação da corrente de repouso |
ΔIQ | IO = 5mA a 1A |
| 0.05 | 0.5 |
mA | |
VI = -14.5V a -30V |
| 0.1 | 1 | ||||
Variação da corrente de repouso | ΔVo/ΔT | IO = 5mA |
| -0.8 |
| mV/ ℃ | |
Corrente de curto-circuito | ISC | TJ = +25°C, VI = -35V |
| 300 |
| mA | |

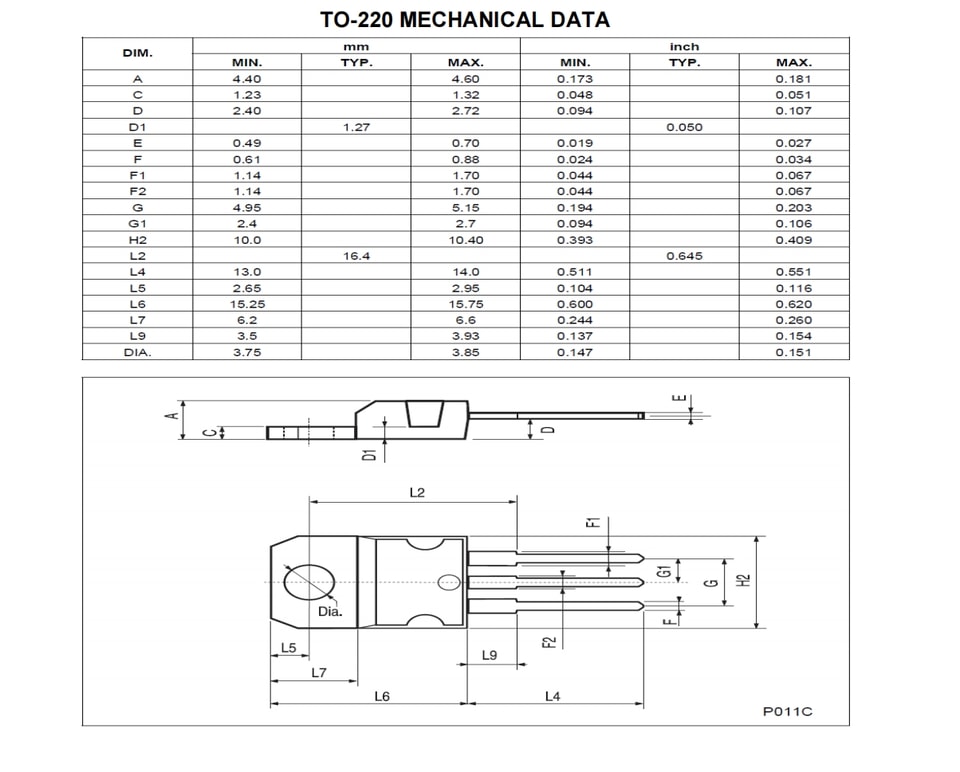

Encapsulamento Dimensões
