COMPONENTE DE POTÊNCIA
YZPST-TG25F60
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos

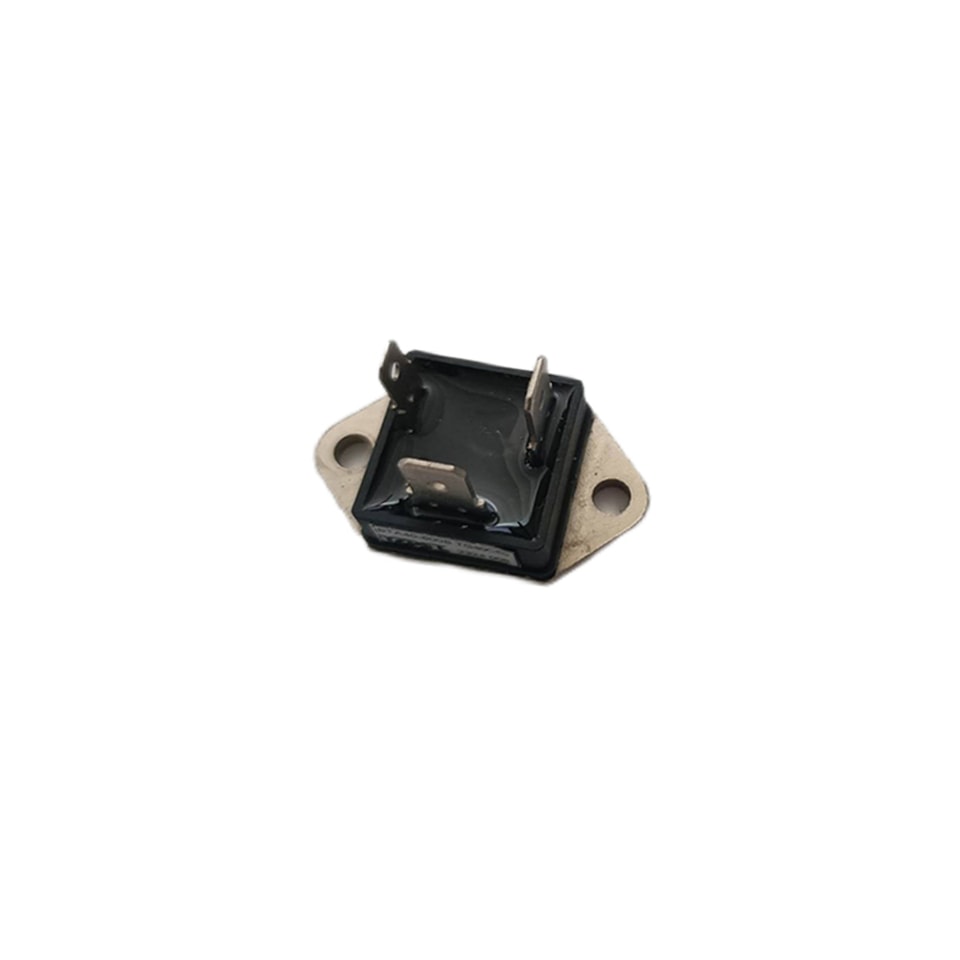

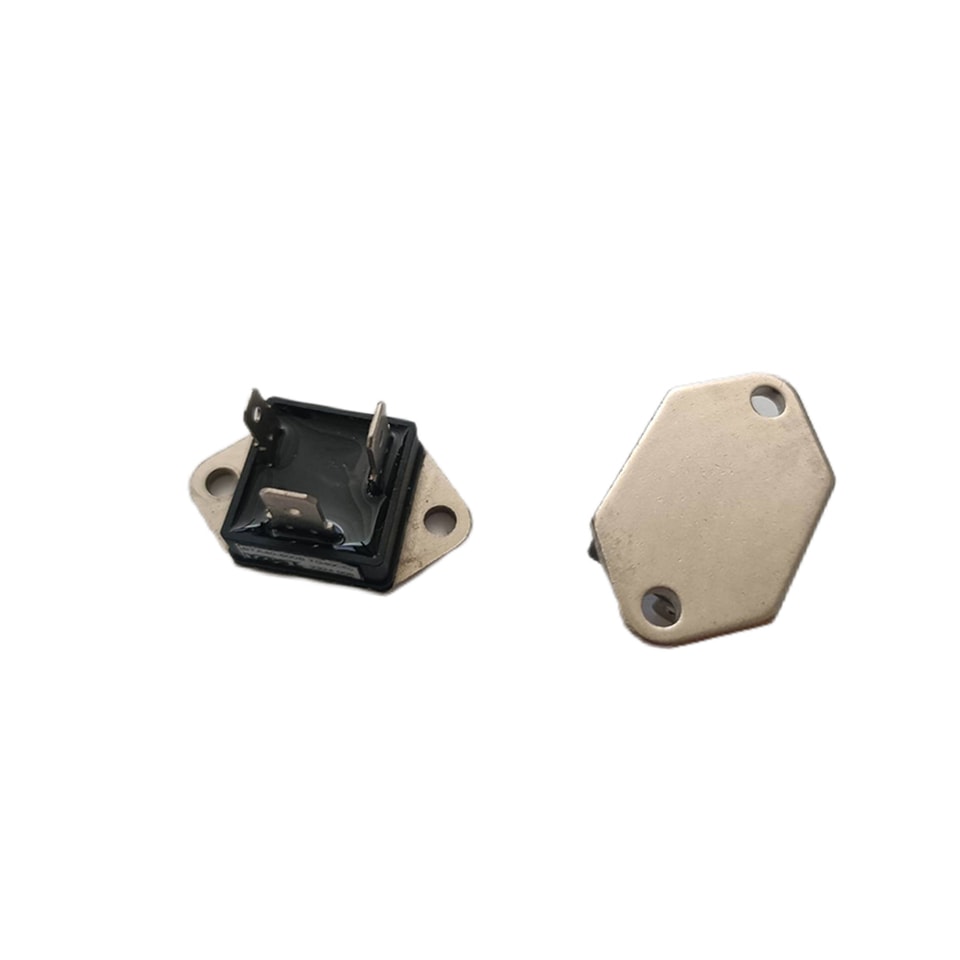

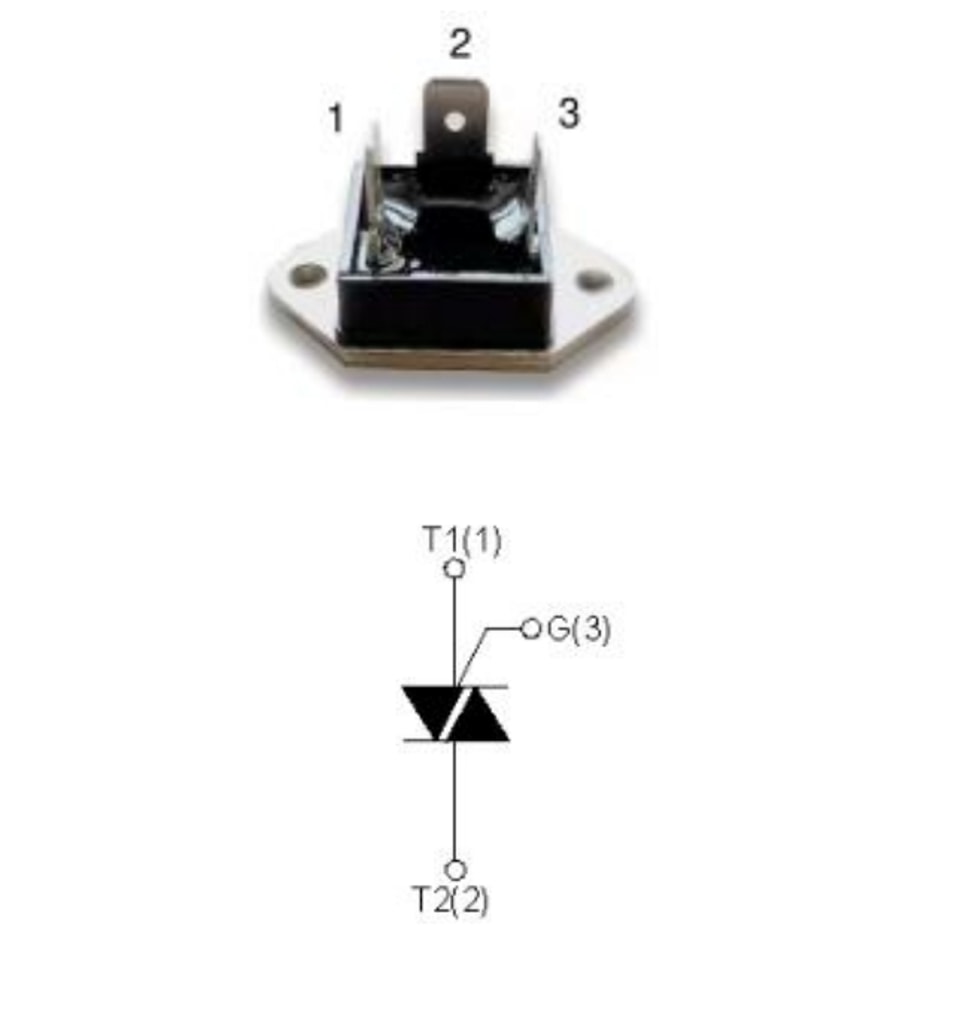

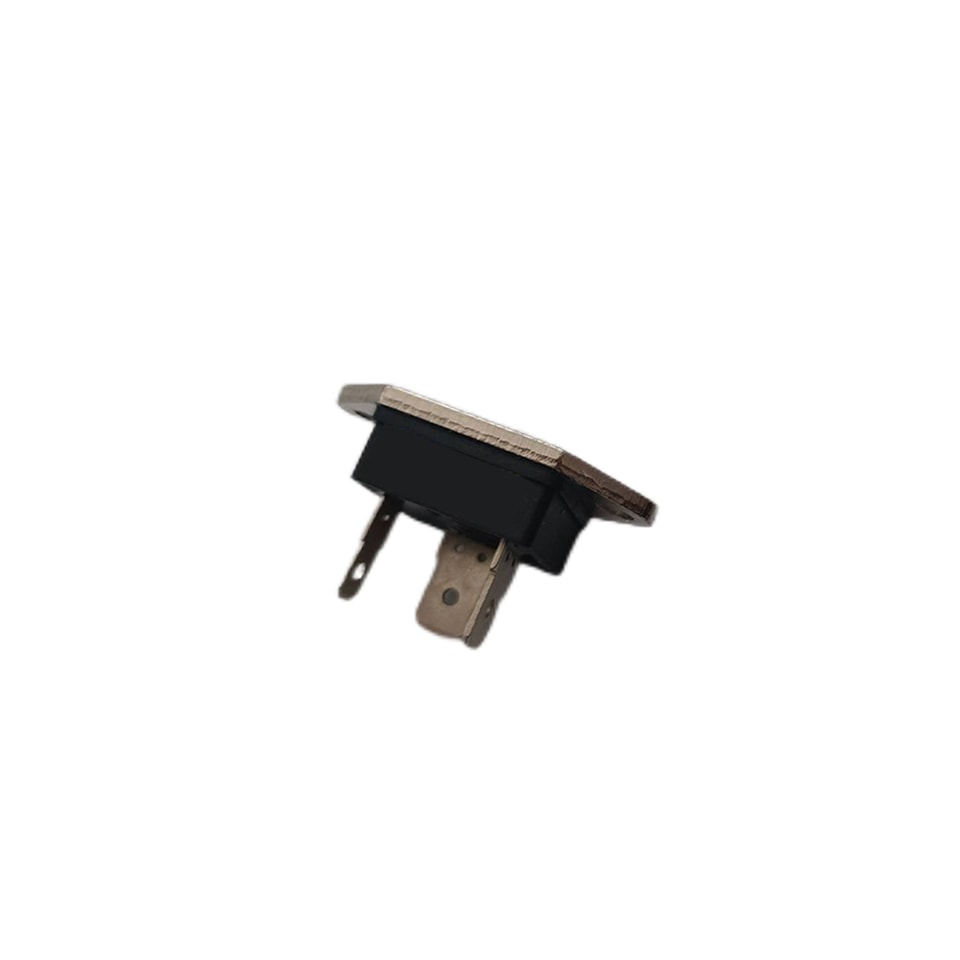

Triac de potência em encapsulamento isolado TG-C
P/N:YZPST-TG25F60
CARACTERÍSTICAS DO PRODUTO
Triacs moldados isolados
IT(AV) 25A
Alta capacidade de surto 300A
Montagem isolada (AC2500V)
Terminais tipo aba
APLICAÇÕES
Forno de micro-ondas
Fotocopiadora
Interruptor de estado sólido
Controle de motor
Controle de iluminação
Controle de aquecimento
ABSOLUTOS MÁXIMOS CLASSIFICAÇÕES TC=25°C salvo indicação em contrário
| Símbolo | Parâmetro | Condições de teste | Valores | Unidade |
| VDRM | Repetitivo Tensão máxima de bloqueiode pico | 600 | V | |
| IT(RMS) | Corrente no estado ligado RMS | TC=80°C | 25 | A |
| ITSM | Corrente de surto em estado ligado | Um ciclo 50/60Hz | 270/300 | A |
| I2t | I2t (Para fusível) | 360 | A2s | |
| PGM | Pico da gate Potência Dissipação | 10 | W | |
| PG(AV) | Gate médio Dissipação de potência | 1 | W | |
| IGM | Pico da gate Corrente | 3 | A | |
| VGM | Tensão de pico da gate | 10 | V | |
| di/dt | Taxa crítica Taxa de variação de corrente em estado ligadoente | TJ = 25°C,VD = 1/2 VDRM | 50 | A/us |
| TJ | Temperatura da junção | -25 a +125 | °C | |
| TSTG | Faixa de temperatura de armazenamento | -40 a +125 | °C | |
| Visol | c.a. 50Hz，r.m.s. 1 min | 2500 | V~ | |
| Torque | Torque de montagem | Valor recomendado | 1.0-1.4(10-14) | Nm(kgfcm) |
| Peso | 27 | g |

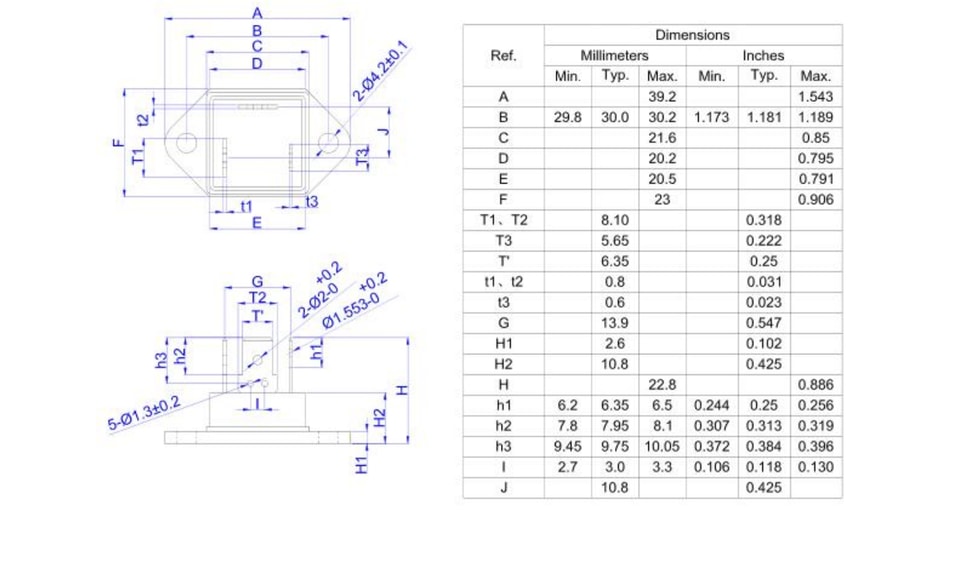

TG-C EMBALAGEM:
