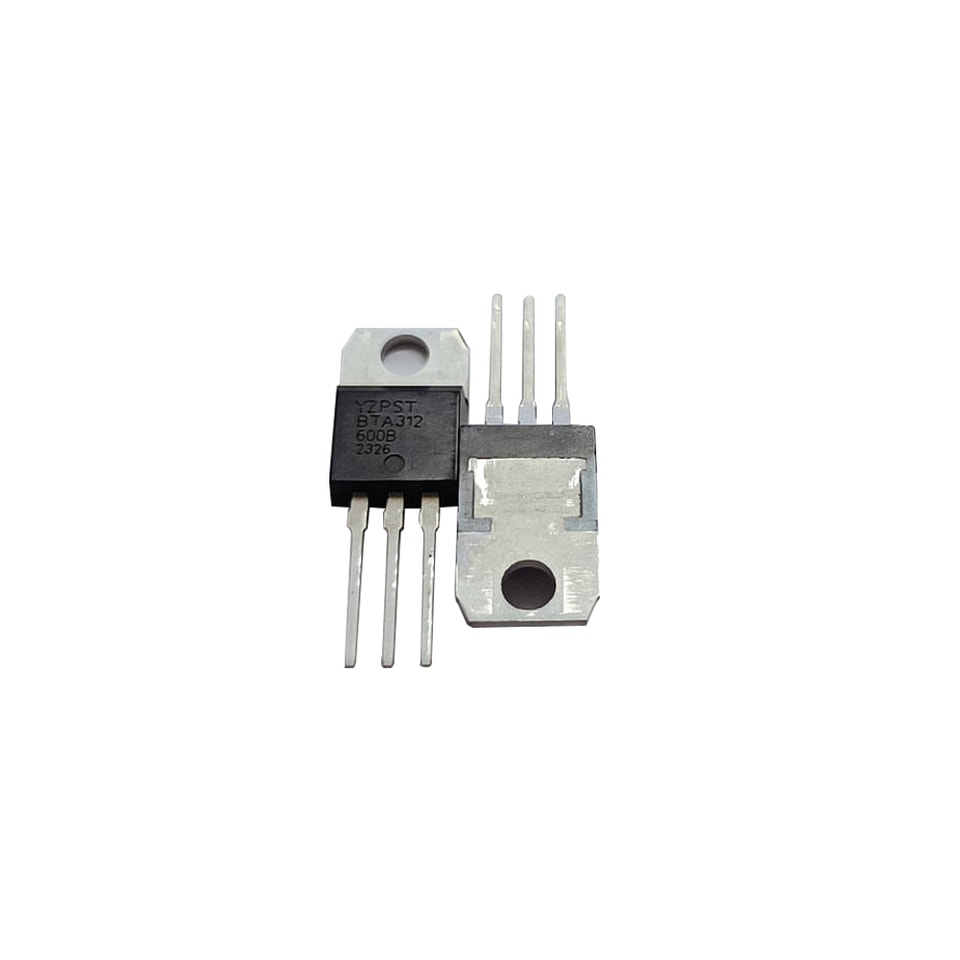

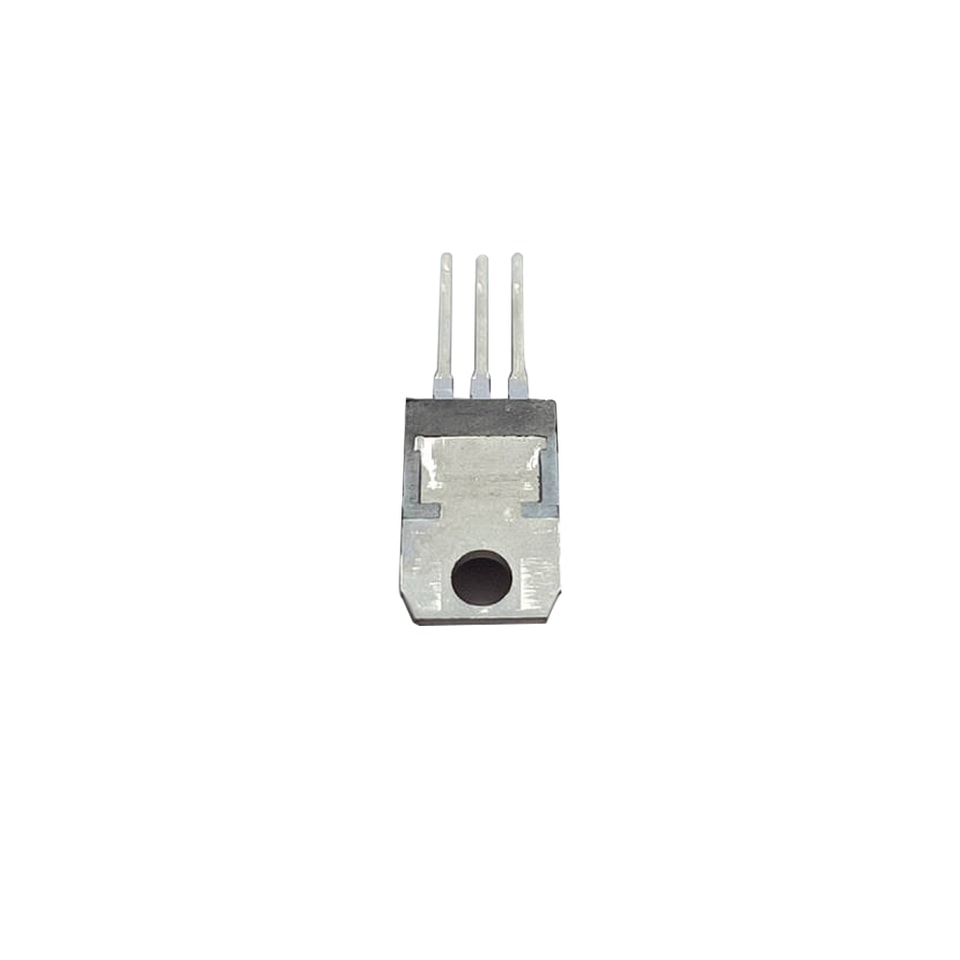

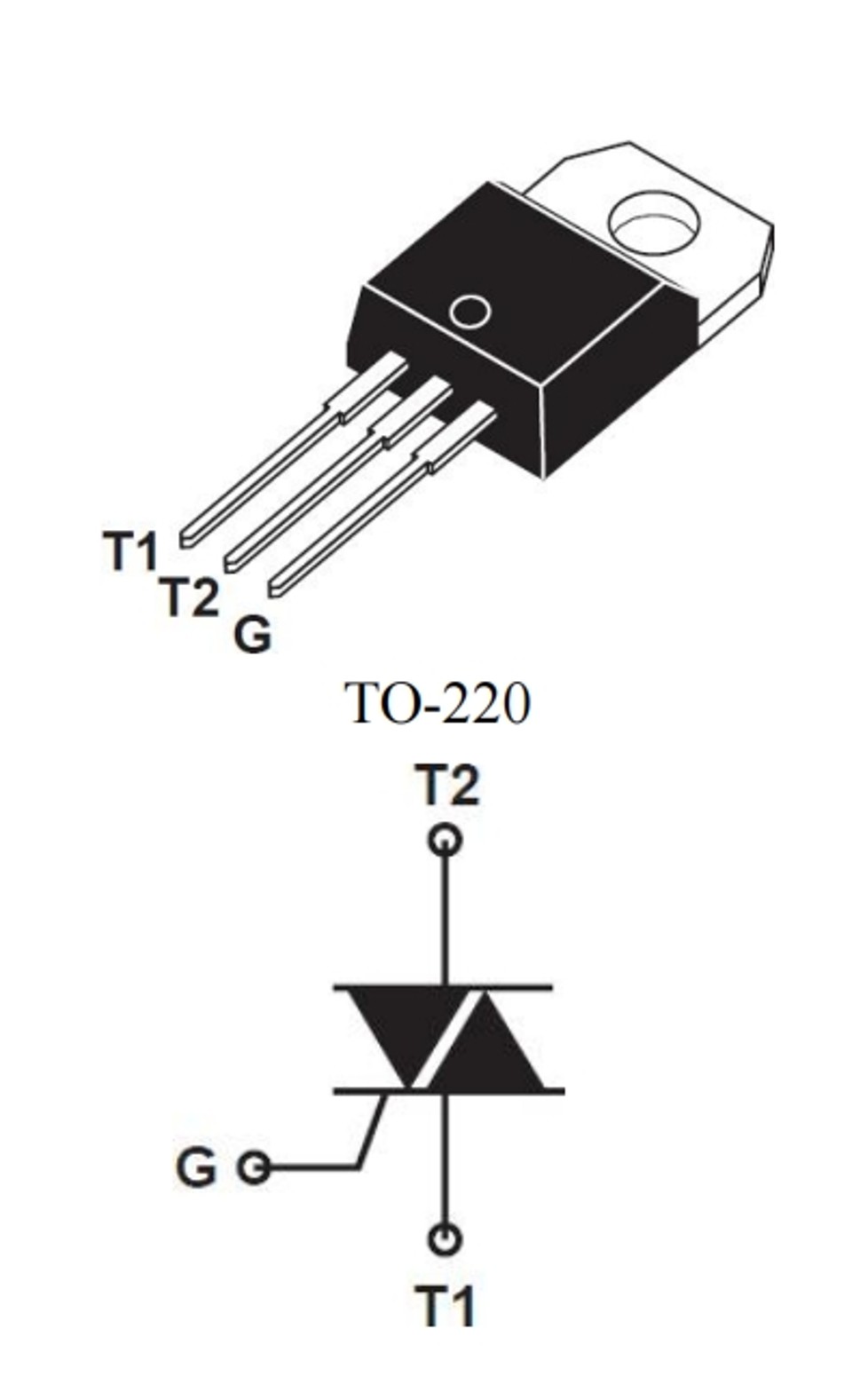

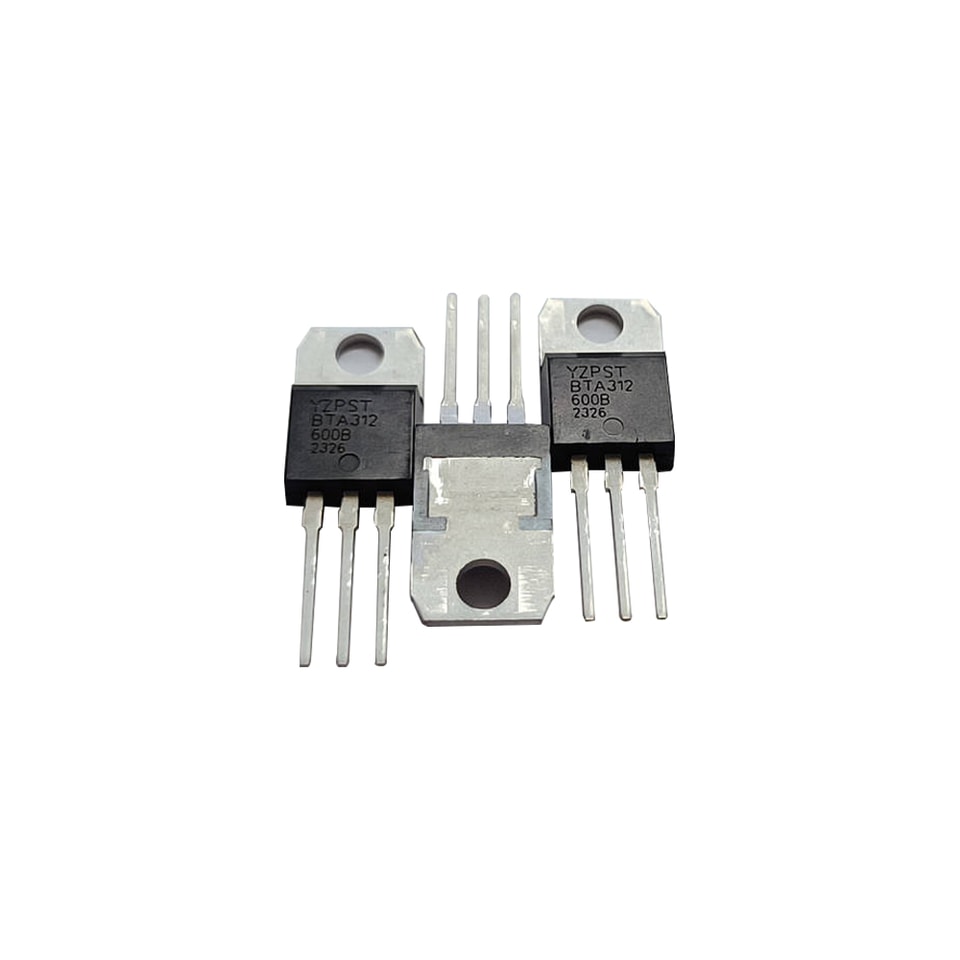

YZPST-BTA312-600B TO-220 BTA312-600B 600V triacs de gate sensível
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
TRIACs de gate sensível YZPST-BTA312-600B
DESCRIÇÃO GERAL
TRIACs de gate sensível, passivados, em encapsulamento plástico, destinados a aplicações gerais de comutação bidirecional e controlo de fase, quando é necessária elevada sensibilidade em todos os quatro quadrantes.
CLASSIFICAÇÃO MÁXIMA ABSOLUTAS ( Ta = 25 ℃)
| Parâmetro | Símbolo | Típ. | Unidade |
| Repetitivo pico | VDRM | 600 | V |
| desligado-de condução voltagens | VRRM | ||
| RMS on-de condução corrente do coletor | IT(RMS) | 12 | A |
| Não-repetitivo de pico em-de condução corrente do coletor | ITSM | 100 | A |
| Máx..Operação | Tj | 85 | ℃ |
| Temperatura de junção | |||
| Temperatura de armazenamento | Tstg | 110 | ℃ |
CARACTERÍSTICAS ELÉTRICAS ( Ta = 25℃ )
| Parâmetro | Símbolo | Ensaio Condições | Mín. | Típ. | Máx. | Unidade | |
| Repetitivo pico desligado-estadovoltagens | VDRM | 600 | V | ||||
| VRRM | |||||||
| RMS on-de condução corrente do coletor | IT(RMS) | Total senoide onda, Tmb≤107℃ | 12 | A | |||
| Em-de condução tensão | VT | IT=17A | — | 1.3 | 1.55 | V | |
| Manutenção corrente do coletor | IA | VD = 12 V; IGT = 0.1 A | 50 | mA | |||
| Gate corrente de disparo | T2+G+ | 12 | 50 | ||||
| T2+G- | IGT | VD=12 V, IT=0.1A | — | 14 | 50 | mA | |
| T2-G- | — | 25 | 50 | ||||
| Com retenção | T2+G+ | 70 | |||||
| corrente do coletor | T2+G- | IL | VD = 12 V; IGT = 0.1 A | — | — | 80 | mA |
| T2-G- | 70 | ||||||
| Gate disparo tensão | VGT | VD = 12 V; IT = 0.1 A | 1.6 | V | |||
Nenhum conteúdo adicional do produto está disponível.
