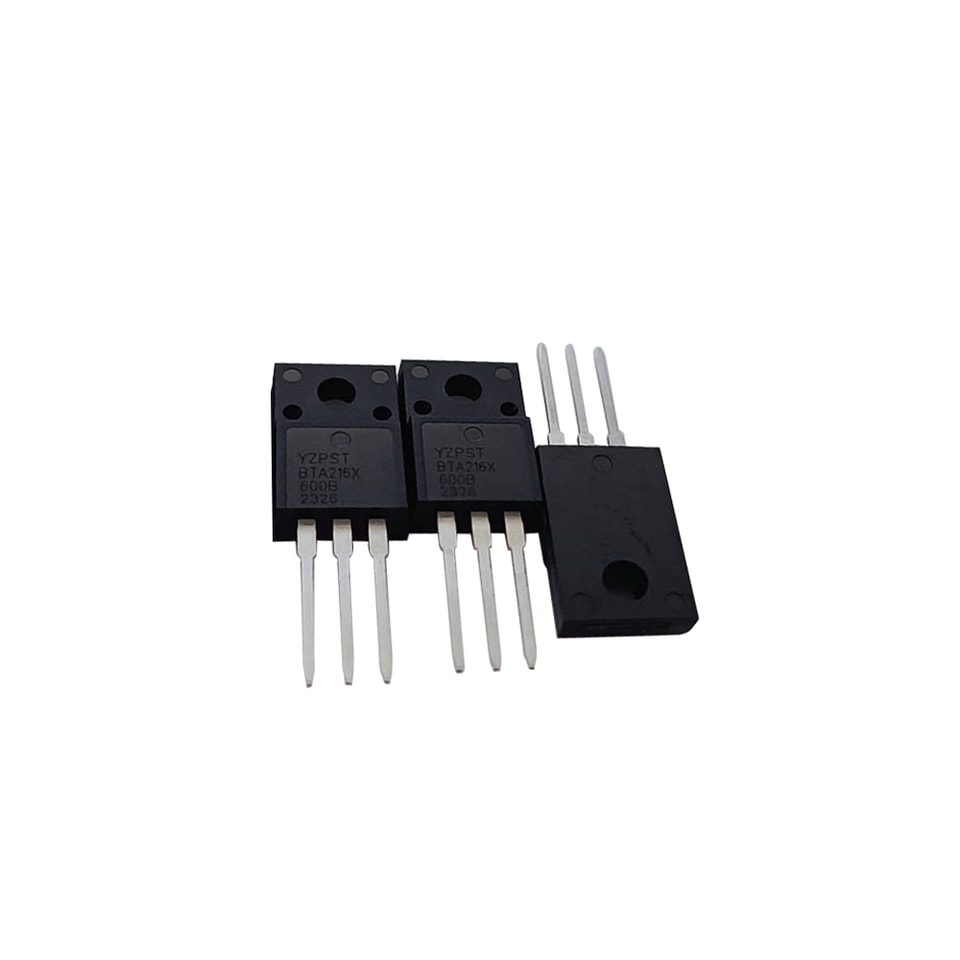

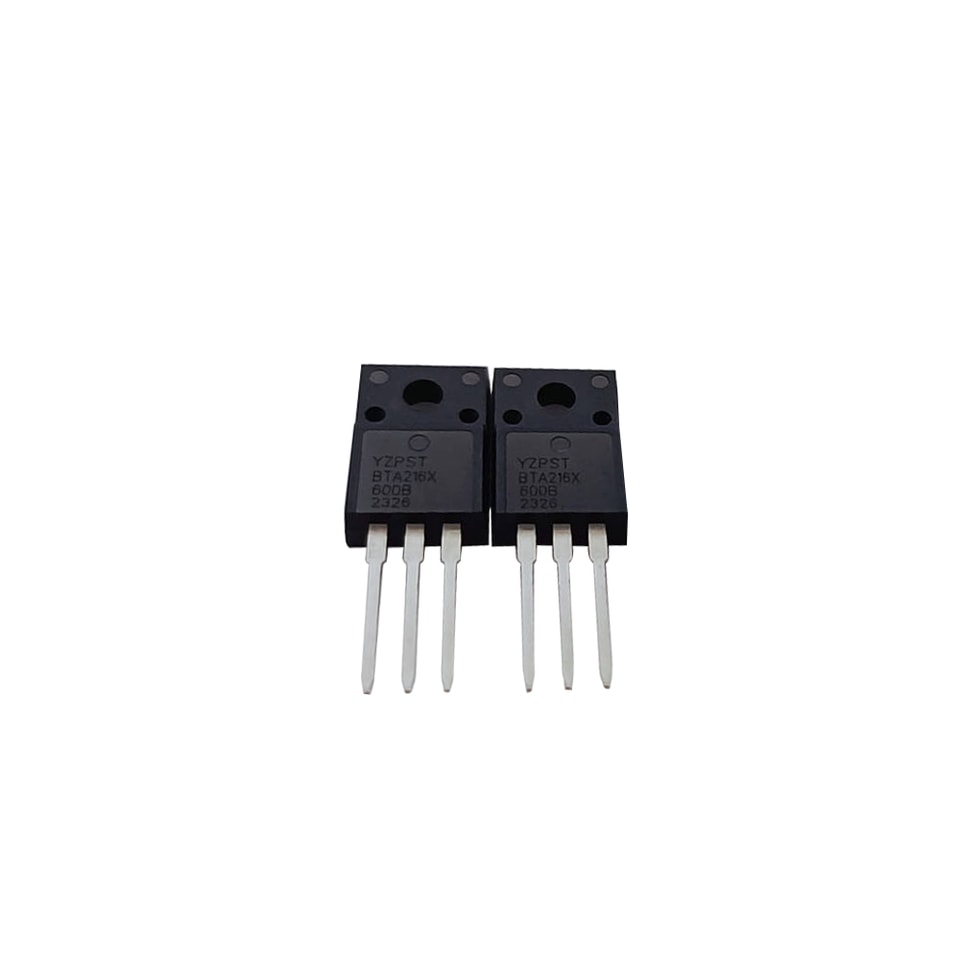

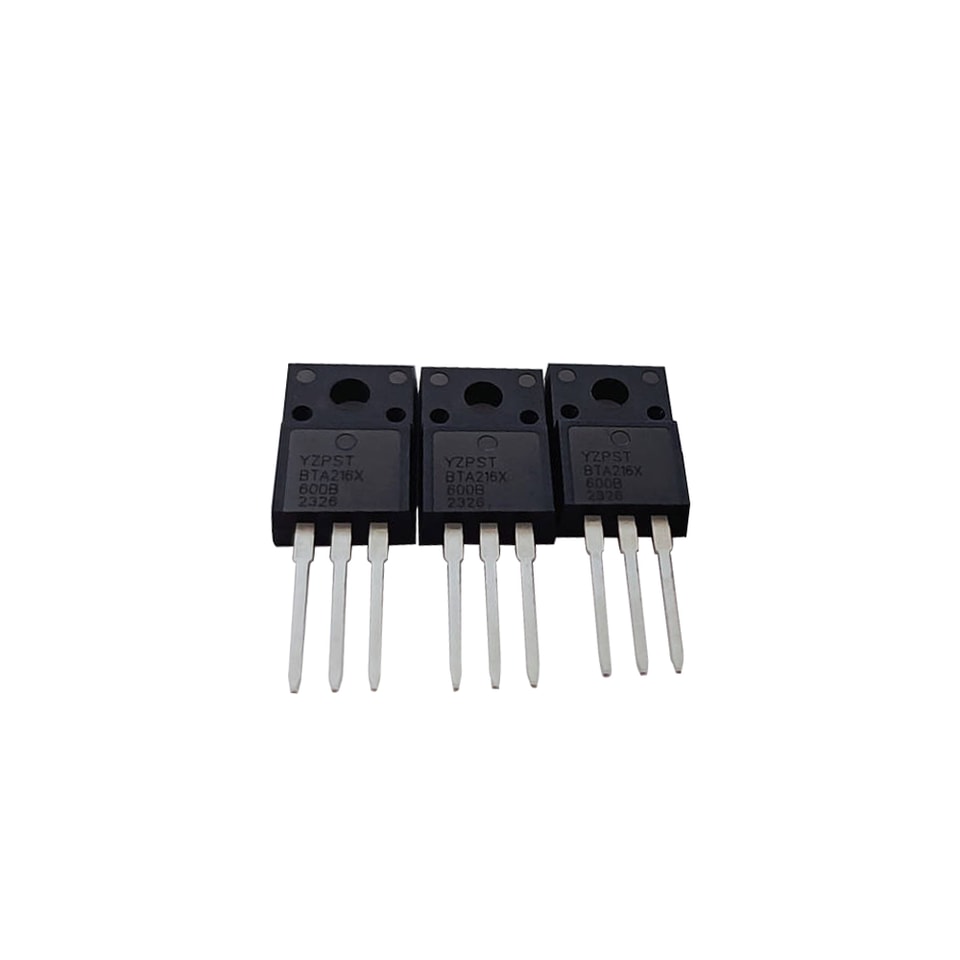

TRIACs BTA216X-600B
DESCRIÇÃO:
Devido à passivação por vidro separada, estes dispositivos apresentam bom
desempenho em dv/dt e confiabilidade.A série Triac é adequada para
comutação AC de uso geral.Eles podem ser usados como um liga-desliga
funciona em aplicações como relés estáticos, controle de aquecimento,
ou para operação de controle de fase em dimmers de luz, velocidade de motores
controladores.

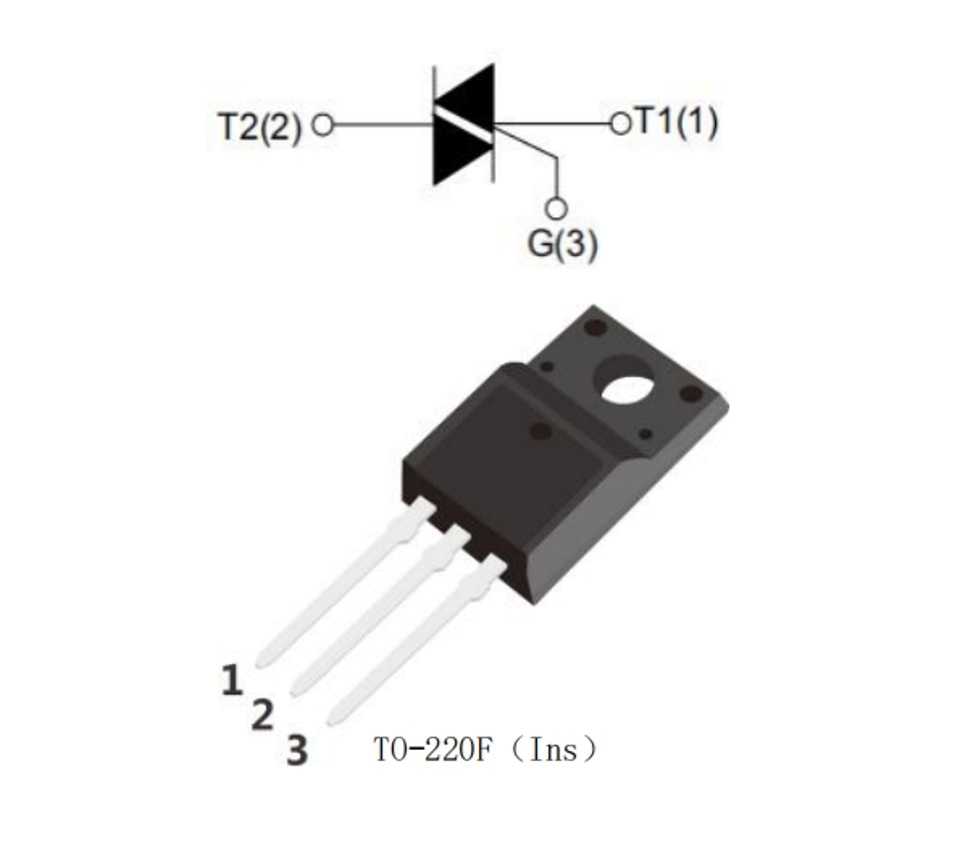

PRINCIPAIS CARACTERÍSTICAS
Símbolo | Valor | Unidade |
IT(RMS) | 16 | A |
VDRM/VRRM | 600 | V |
IGT | ≤10 | mA |
CLASSIFICAÇÕES MÁXIMAS ABSOLUTAS
| Símbolo | PARÂMETRO | Valor | Unidade | |
| IT(RMS) | corrente RMS em condução (senoide completane ) | TO-220. Não isol. TC≤99℃ | 16 | A |
| Corrente de pico de surto não repetitiva em condução | t=20ms | 140 | ||
| ITSM | (onda senoidal completa, Tj=25℃) | t= 16,7ms | 150 | A |
| I2t | I2Valor t para fusão | t= 10ms | 98 | A2S |
| di/dt | Repetitivo de de subida de on-de condução Corrente após o disparo | ITM = 20 A; IG = 0.2 A dIG/dt = 0,2 A/us | 100 | A/μs |
| IGM | Pico da gate corrente, | — | 2 | A |
| VGM | Tensão de pico do gate | — | 5 | W |
| PGM | Potência de pico de gate | — | 5 | W |
| PG(AV) | Potência média do gate | em qualquer período de 20 ms | 0.5 | W |
| Tstg | Armazenamento faixa de temperatura da junçãoixa | -40 a +150 | ℃ | |
| Tj | Operação junção temperatura faixa | 125 | ℃ | |
CARACTERÍSTICAS ELÉTRICAS (Tj = 25。C, salvo indicação em contrário)
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Parâmetro | Condição de teste | Quadrante | Valor | Unidade | ||
| MÍN | TIPO | MAX | |||||
| IGT | Corrente de disparo do gate | VD= 12V, IT=0. 1A | Ⅰ-Ⅱ-Ⅲ | - | - | 10 | mA |
| VD= 12V, IT=0. 1A | - | 0.7 | 1.5 | ||||
| VGT | Tensão de disparo do gate | VD=400V, IT=0. 1A,Tj= 125°C | 0.25 | 0.4 | - | V | |
| VT | Tensão em condução | IT=20A | - | 1.2 | 1.5 | V | |
| IA | Corrente de manutenção | VD= 12V, IGT=0. 1A | Ⅰ-Ⅱ-Ⅲ | - | - | mA | |
| Ⅰ-Ⅲ | - | - | 60 | mA | |||
| IL | Corrente de travamento | VD= 12V, IGT=0. 1A | Ⅱ | - | - | 90 | mA |
| ID | Corrente de fuga em estado de bloqueio | VD = VDRM(max); Tj= 125 ˚C | - | 0.1 | 0.5 | mA | |
CARACTERÍSTICAS DINÂMICAS
| Símbolo | Parâmetro | Condição de teste | Valor | Unidade | |
| MÍN | TIPO | ||||
| dVD/dt | Taxa crítica de de subida de desligado- tensão em estado | VDM = 67% VDRM(máx); Tj = 125 ˚C | 1000 | 4000 | V/us |
| forma de onda exponencial; circuito de gate aberto | |||||
| dIcom/dt | Taxa crítica de de variação dacorrente de comutação | VDM = 400 V; Tj = 125 ˚C; IT(RMS) = 16A; sem snubber; circuito de acionamento do gaten circuito | 28 | A/ms | |
| T | Ligação controlada pelo gate tempo | ITM = 20 A; VD = VDRM(máx.) ; IG = 0. 1 A; dIG/dt = 5 A/µs | 2 | us | |
| tgt | |||||

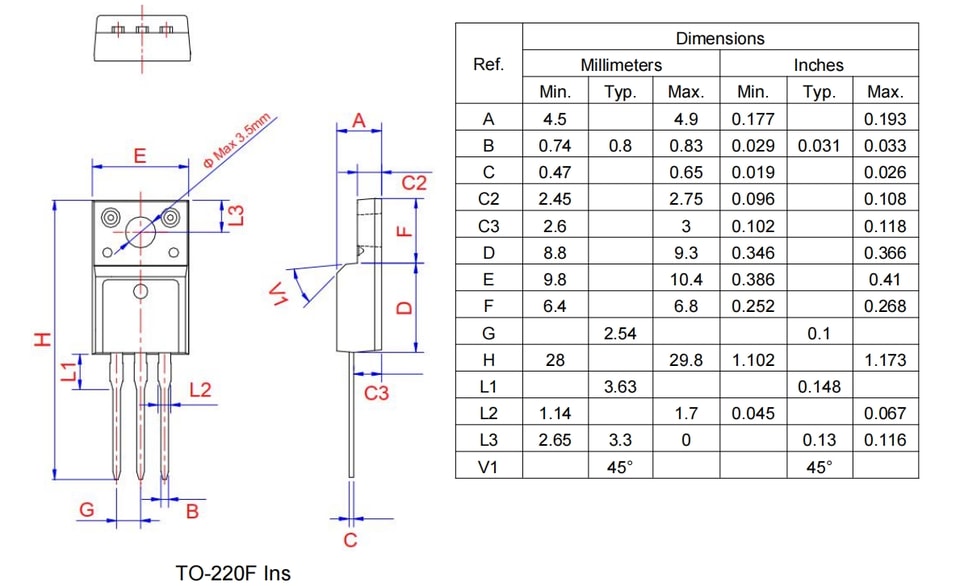

EMBALAGEM DADOS MECÂNICOS
