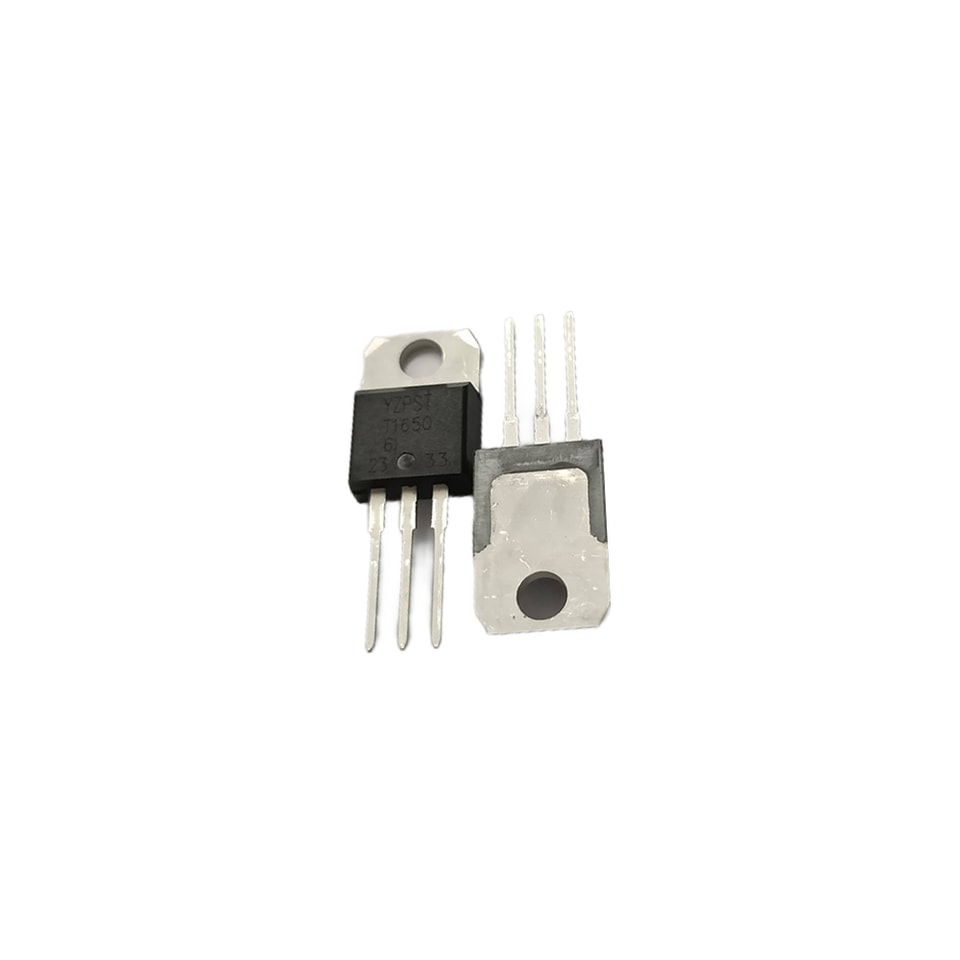

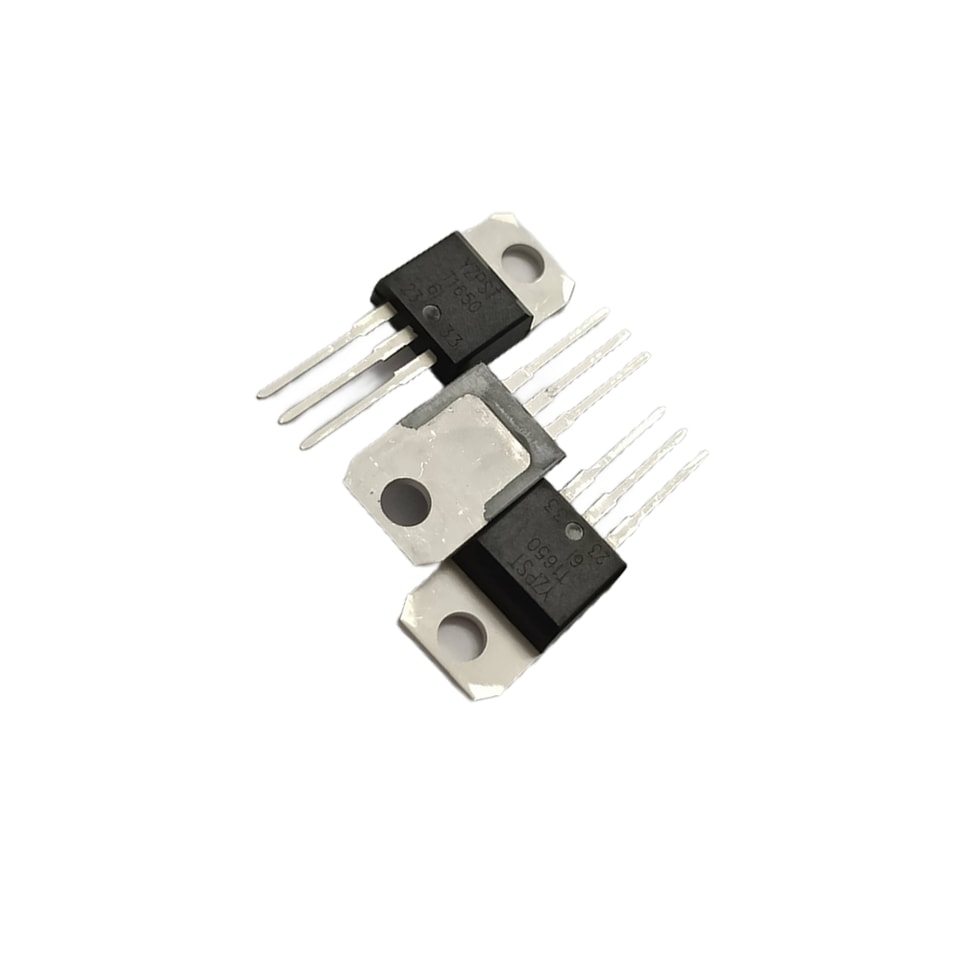

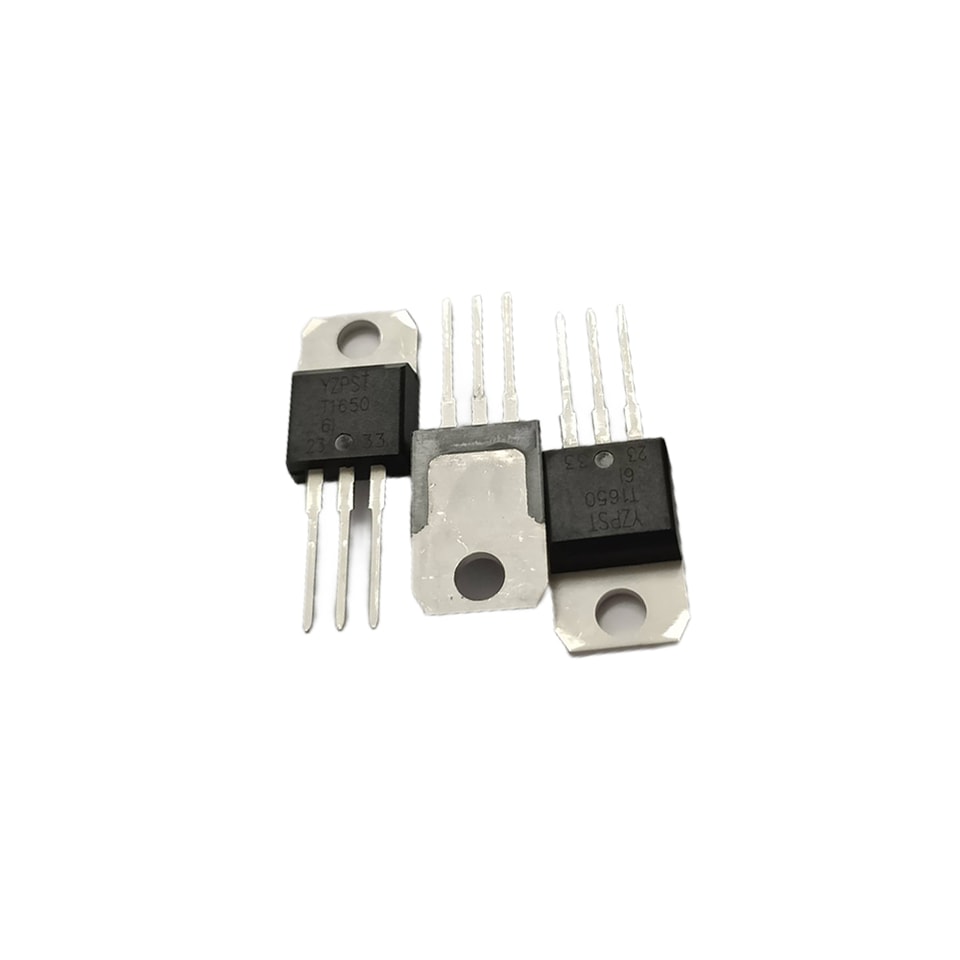

YZPST-T1650H-6I
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
T1650H-6I TRIACs de 16A
DESCRIÇÃO:
Especialmente projetados para operar em aplicações de alta densidade de potência ou em motores universais, como aspiradores de pó e motores de tambor de máquinas de lavar, estes TRIACs de 16A oferecem capacidade de comutação muito elevada, até temperaturas de junção de 150°C.
O dissipador de calor pode ser reduzido, em comparação com TRIACs tradicionais, graças ao alto desempenho nas temperaturas de junção especificadas
PRINCIPAL CARACTERÍSTICAS
Símbolo | Valor | Unidade |
IT(RMS) | 16 | A |
VDRM VRRM | 600 | V |
IGT | 50 | mA |
ABSOLUTOS MÁXIMOS VALORES
Parâmetro | Símbolo | Valor | Unidade |
Faixa de temperatura de junção de armazenamento | Tstg | -40 ~150 | ℃ |
Faixa de temperatura de junção de operação | Tj | -40~150 | ℃ |
Tensão de pico repetitiva em estado desligado (T =25℃) | VDRM | 600 | V |
Tensão reversa de pico repetitiva (T =25℃) | VRRM | 600 | V |
Corrente RMS em condução | IT(RMS) | 16 | A |
Corrente de pico de surto não repetitiva em condução (ciclo completo, F=50Hz) | ITSM | 160 | A |
Valor de I²t para fusão (tp=10ms) | I²t | 169 | A²s |
Taxa crítica de variação de subida da corrente em estado ligado (I =2×IGT) | dI/dt | 50 | A/μS |
Corrente de pico do gate | IGM | 4 | A |
Dissipação média de potência da gate | PG(AV) | 1 | W |
CARACTERÍSTICAS ELÉTRICAS (T=25℃salvo salvo indicação em contrário)
| Símbolo | Valor | |||||
| Condição de teste | Quadrante | T1635 | T1650 | Unidade | ||
| IGT | Ⅰ Ⅱ Ⅲ | MÁX. | 35 | 50 | mA | |
| VGT | V =12V R =33Ω | Ⅰ Ⅱ Ⅲ | MÁX. | 1.3 | V | |
| VGD | VD=VDRM Tj=125℃ R=3,3KΩ | Ⅰ Ⅱ Ⅲ | MÍN. | 0.2 | V | |
| IL | IG=1,2IGT | ⅠⅡ Ⅲ | MÁX. | 80 | 110 | mA |
| IA | IT=100mA | MÁX. | 50 | 75 | mA | |
| dV/dt | VD=2/3VDRM Gate aberto Tj=125℃ | MÍN. | 1000 | 1500 | V/μs | |
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Parâmetro | Valor | Unidade | |
| VTM | ITM =23A tp=380μs | Tj =25℃ | 1.55 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 5 | μA |
| IRRM | Tj =125℃ | 5.5 | mA | |
Térmico Resistências
| Símbolo | Parâmetro | Valor | Unidade |
| Rth(j-a) | junção a ambiente | 60 | |
| Rth(j-c) | Junção para encapsulamento (CA) | 2.1 | ℃/W |

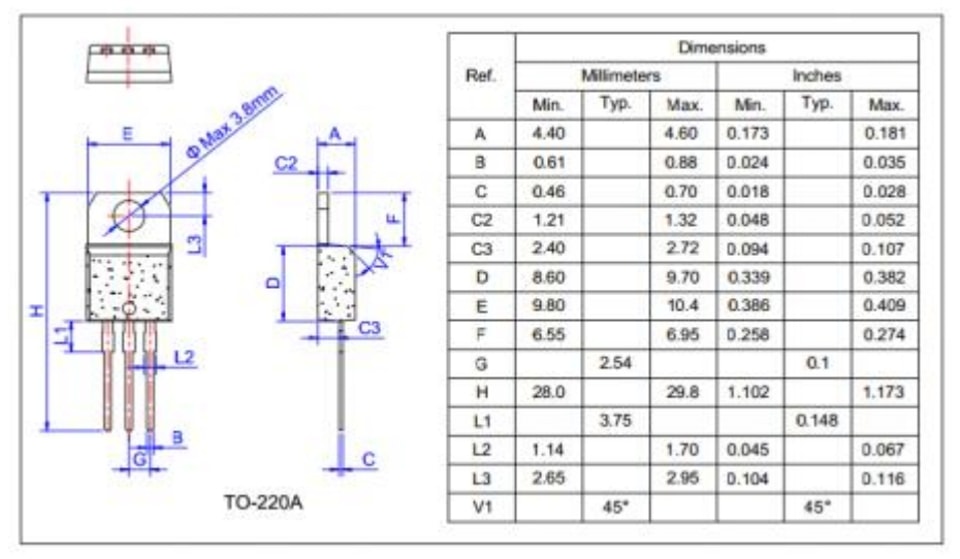

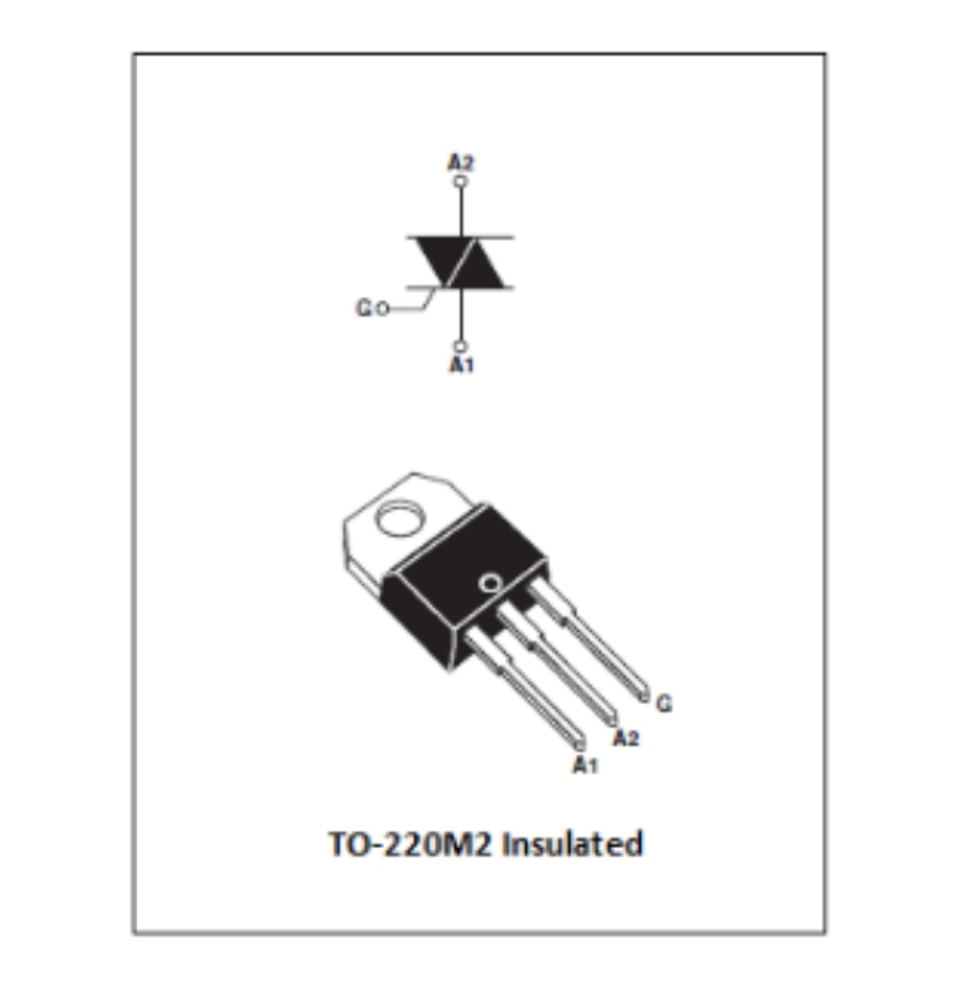

TO-220M2 Encapsulamento Mecânico Data
