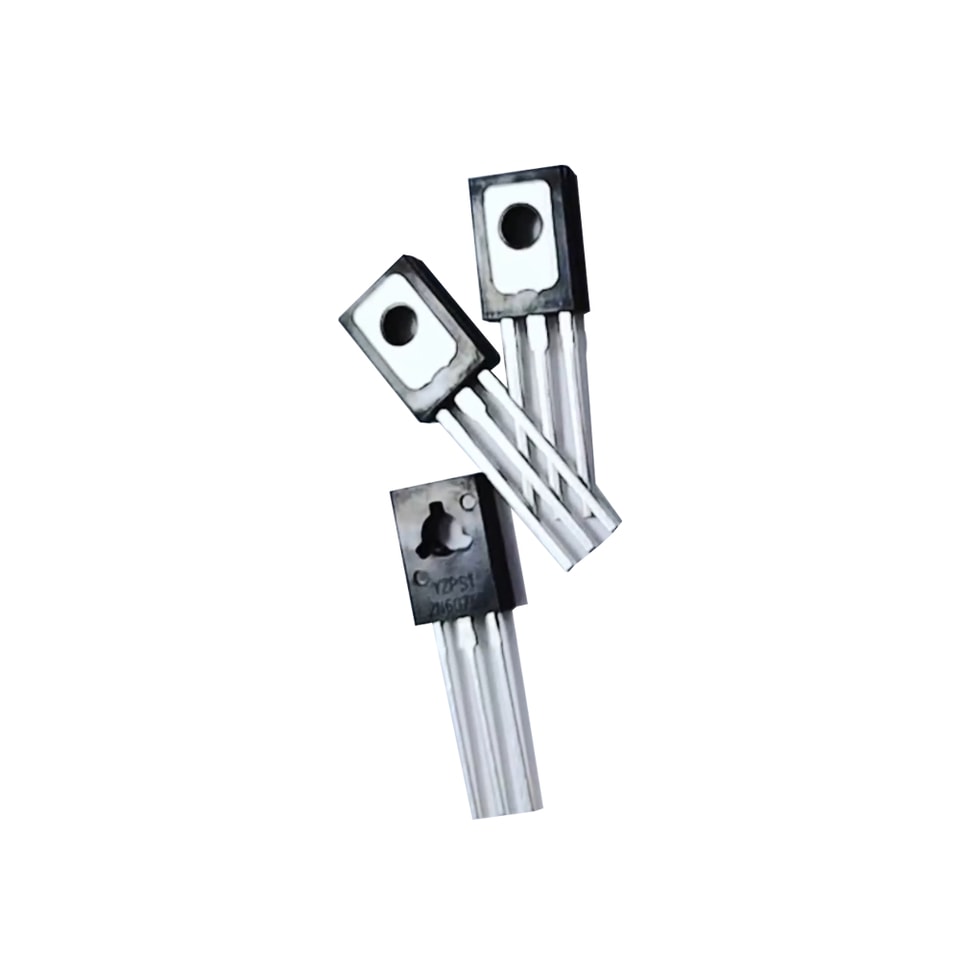

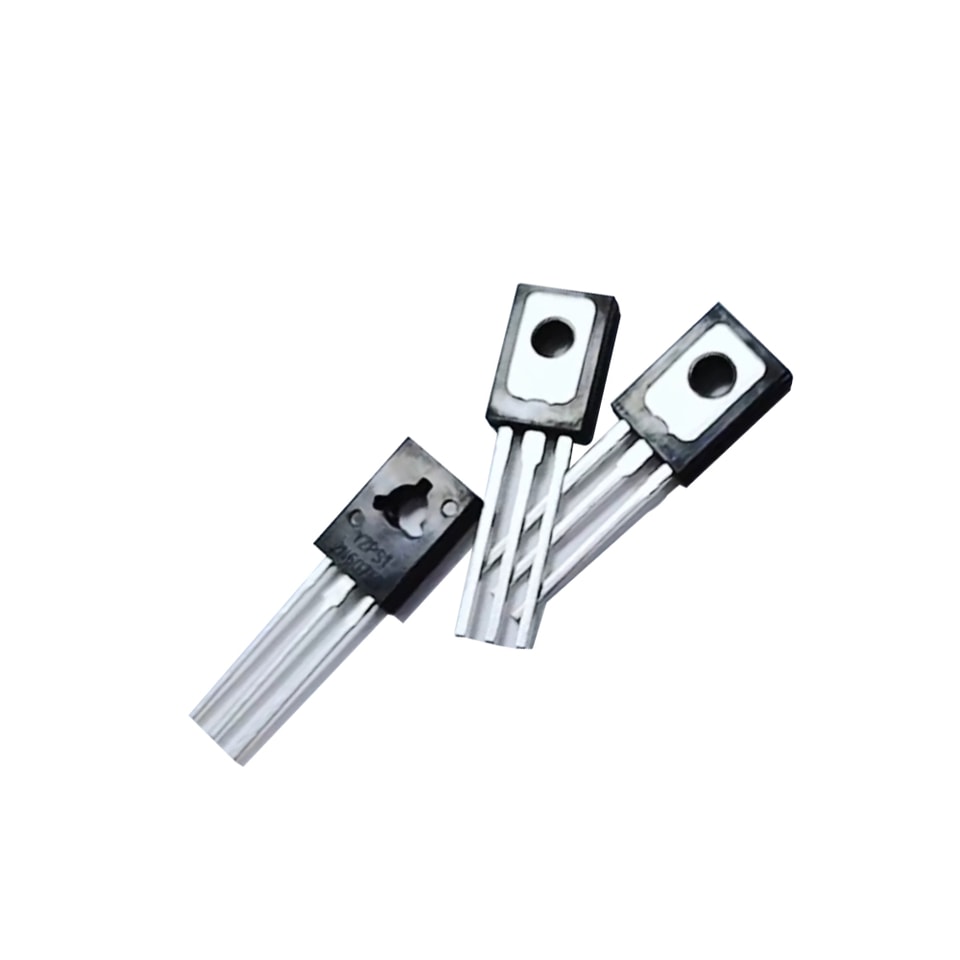

YZPST-2N6075B

Descrição

símbolo

valor

unidade

Repetitivo  pico  estado desligado tensão

(Tj =  -40   ~ 125℃ )

Meia senoide onda  50 Hz,  porta  aberto

-6075B

V DRM

VRRM

600

600

V

Nominal  RMS  em condução  corrente

Total  senoide onda  5 0  Hz

IT(RMS)

4

A

Não repetitivo  pico  surto  corrente do coletor

(junção temperatura  Tj  = 2 5℃ )

Um  ciclo  5 0  Hz

ITSM

30

A

Fusível  corrente do coletor

(t  =  8.3  ms)

2

I t

3.7

A2s

Gate  média  potência

(TC  =  8 0℃ , t  =  8.3  ms)

PG(AV)

0.5

W

Gate  pico  corrente do coletor

(t ≤ 2.0 μ  s)

IGM

1

A

Instruções junção temperatura

TJ

-40~ 110

℃

Armazenamento temperatura

Tstg

-40~150

℃

Descrição

Símbolo

Máx.

Unidade

Resistência térmica   (junção para a carcaça)

Rj C

3.5

℃/W

Resistência térmica   (junção para o ambiente)

Rj A

75

℃//W

Descrição

Símbolo

Mín.

Tipo

Máx.

Unidade

Repetitivo  pico  estado desligado  corrente do coletor

(VD  =  Nominal VDRM ,VR RM porta  aberto  )

Tj  = 2 5 ℃

Tj  =  1 1 0 ℃

IDRM, IRRM

-

-

10

2

uA mA

Pico  em condução Tensão

(IT  = 6 A)

VT

-

2

V

Gate disparo corrente do coletor

(VD  =  1 2  V,  RL  = 3 0 Ω  )

MT 2 ( +) ,  G( +)

MT2 (+),  G(- )

MT2 (- ),  G(- )

MT2 (- ),  G( + )                                                  - - - B

IGT

-

-

-

-

-

-

-

3

3

3

5

mA

Gate disparo tensão

(VD  =  1 2  V,  RL  = 3 0 Ω  )

Todos  se subidas

VGT

-

1.4

2.5

V

Gate  sem disparo tensão

(VD  =  1 2  V,  RL  = 3 0 Ω , Tj  =  1 1 0 Calibração )

Todos  se subidas

VGD

0.2

-

-

V

Manter  corrente do coletor

(Corrente de condução  corrente IT= 100 mA)

Tj  = 2 5 ℃

Tj  =  1 1 0  ℃

IA

-

-

-

-

15

30

mA

Taxa crítica Taxa de aumento da tensão em estado desligado

VDM=1/2VDRM, Tj110 °C RGK=1 KΩ

dv/dt

5

-

V/µs
