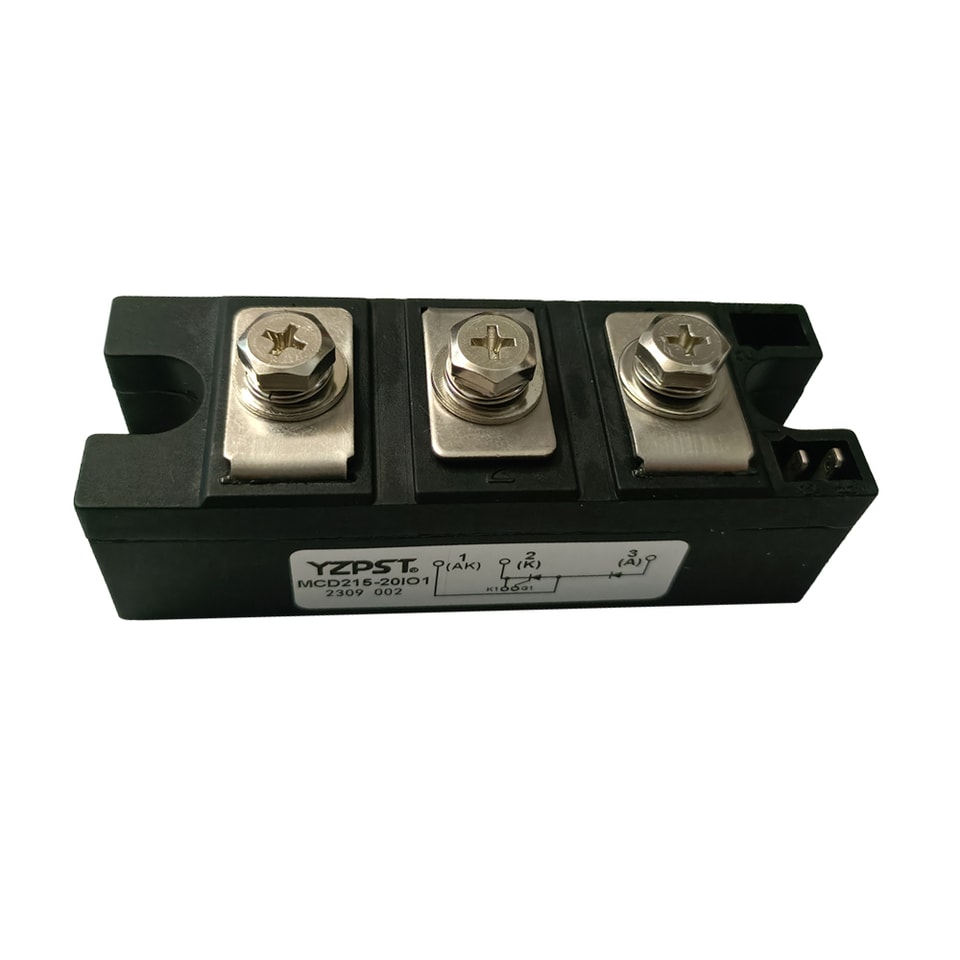

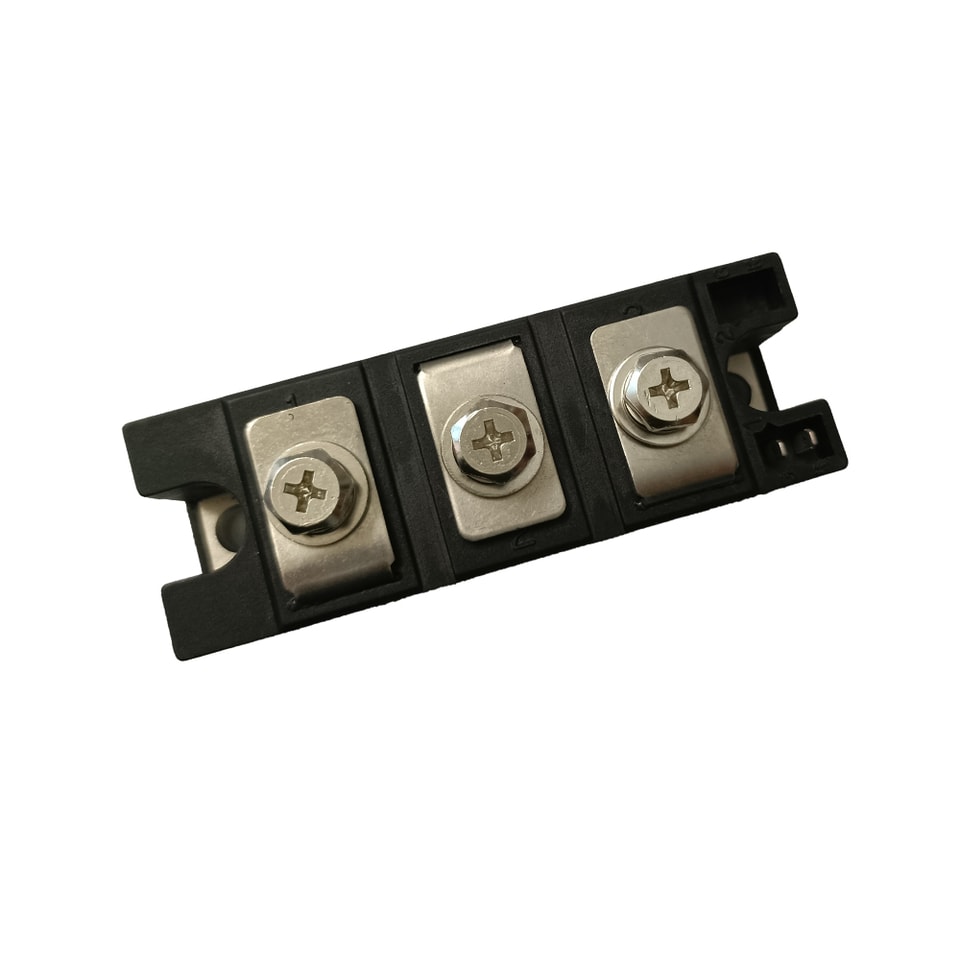

Módulos tiristor/diodo YZPST-MCD215-20I01
Características
· Invólucro padrão industrial
· Base isolada eletricamente
· Transferência de calor por meio de cerâmica de óxido de alumínio
base metálica isolada
· Chip soldado em cerâmica AL2O3 com ligação direta ao cobre
cerâmica
· Chip tiristor com gate central
Aplicações típicas
- Controle de motor CC
- Soft starters para motores CA
- Controle de temperatura
- Dimerização profissional de iluminação
VDRM/VRRM | Tj=25°C | 2000 | V |
VRSM | Tj=25°C | 2100 | V |
Máximo Máximos
| Símbolo | Condição | Máximos | Unidade |
| IT(AV) | sin. 180; Tc =85°C, | 215 | A |
| ITRMS | sin. 180; Tc =125°C, | 340 | A |
| ITSM | Tvj =45°C; 10 ms | 8000 | A |
| Tvj =125°C; 10 ms | 6800 | A | |
| I²t | Tvj =45°C; 8,3…10 ms | 320 | kA2S |
| (di/dt)cr | não repetitivo | 100 | A/us |
| Viso | CA 1s / 1min. | 3600/3000 | V |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| W | Sobre | 150 | g |
Características elétricas
Símbolo | Condição | Máximos | Unidade |
IDRM /IRRM | Em VDRM, Tj=125°C | 15 | mA |
VT | Corrente em estado ligado 200 A, Tj=25°C | 1.20 | V |
VT(TO) | Tj=125°C | 0.80 | V |
tgd | Tj=25°C | 2 | us |
tq | Tj=100°C | 200 | us |
IGT/VGT | Tj=25°C | 150 / 2.0 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/us |
IH | Tj=25°C, máx. | 150 | mA |
IL | Tj=25°C, máx. | 200 | mA |
Rth(j-c) | Por módulo | 0.13 | K/W |
Para mais informações sobreYZPST-MCD215-20I01faça o download do arquivo PDF acima intitulado YZPST-MCD215-20I01 "
