Módulos tiristores únicos de 1200V mais vendidos
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
ÚnicoMódulos de tiristor

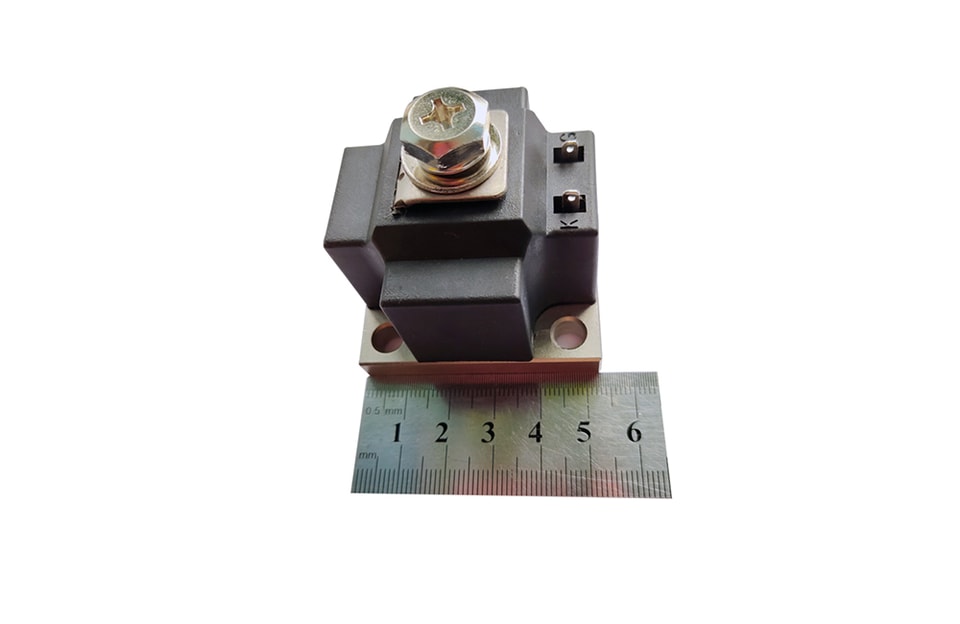

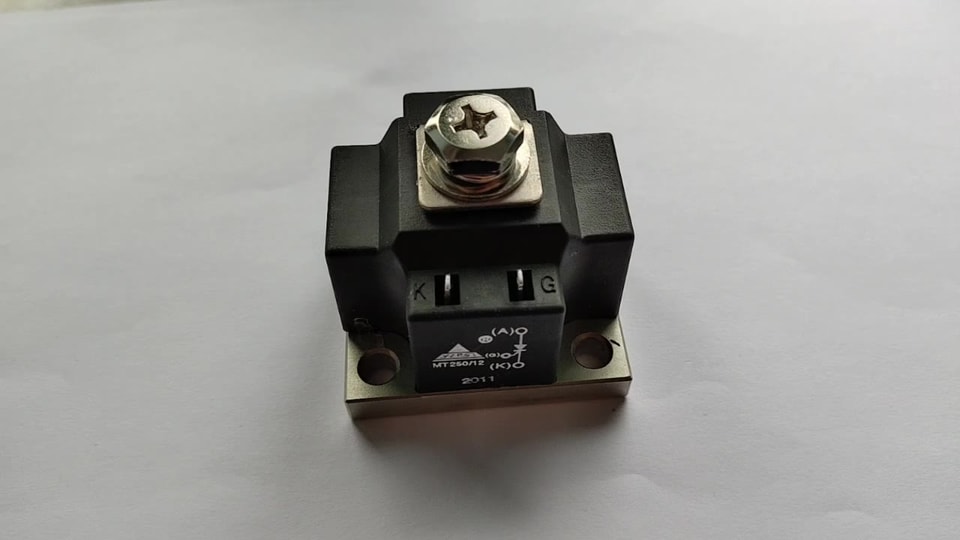

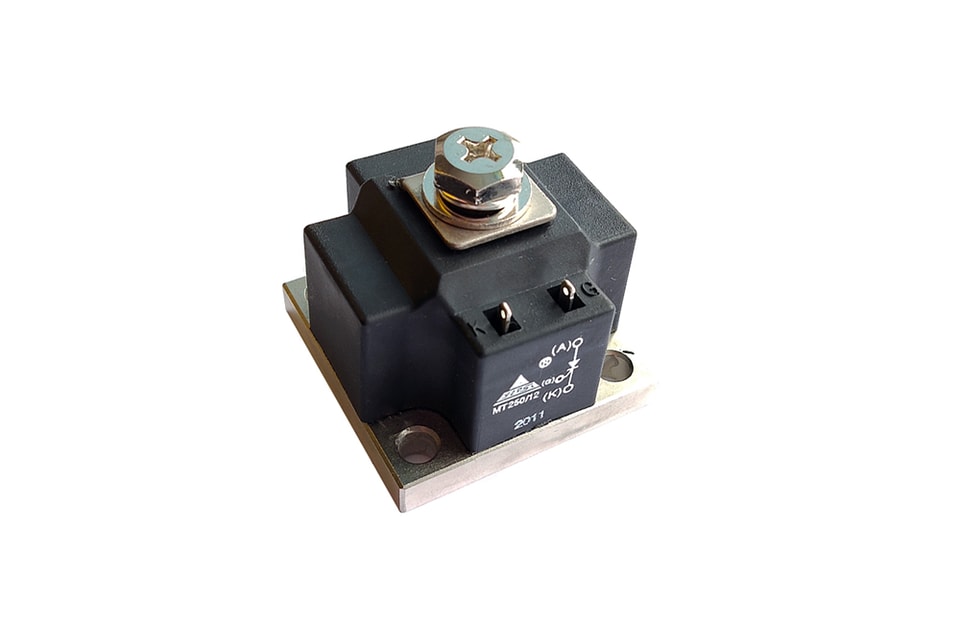

YZPST-MT(R)250A1200V
Características
· embalagem padrão industrial
· base isolada eletricamente
· transferência de calor por meio de base metálica isolada em cerâmica de óxido de alumínio
· chip soldado em substrato de cobre ligado diretamente ao alumínio2O3cerâmica
· chip de tiristor com gate central
Aplicações típicas
· controle de motor CC
· soft starters para motor CA
· controle de temperatura
· dimerização profissional de iluminação
VDRM/VRRM |
| 1200/1200 | V |
VRSM |
| 1300 | V |
Valores máximos
Símbolo | Condição | Máximos | Unidade |
IT(AV) | sen. 180; Tc=85°C, | 250 | A |
ITSM | Tvj=25°C; 10 ms | 9500 | A |
I2t | Tvj=25°C; 8,3…10 ms | 450 | kA2S |
(di/dt)cr |
| 130 | A/us |
Viso | C.A.1s /1 min. |
| V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W |
| - | g |
Características elétricas
Símbolo | Condição | Máximos | Unidade |
IDRM/IRRM | Em VDRM, Tj=125°C | 85 | mA |
VT | Corrente em condução 750A, Tj=25°C | 1.43 | V |
VT(TO) | Tj=125°C | 0.81 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125°C | 150 | us |
IGT/VGT | Tj=25°C | 145 / 2 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/us |
IA | Tj=25°C, típico / máx. | 140/450 | mA |
IL | Tj=25°C, típico / máx. | 200/1800 | mA |
Rth(j-c) | Por módulo | 0.0455 | K/W |
Desenho de contorno
Para mais informações sobreYZPST-MT(R)250A1200Vbaixe o arquivo PDF acima denominado "YZPST-MT(R)250-12-I903x"
