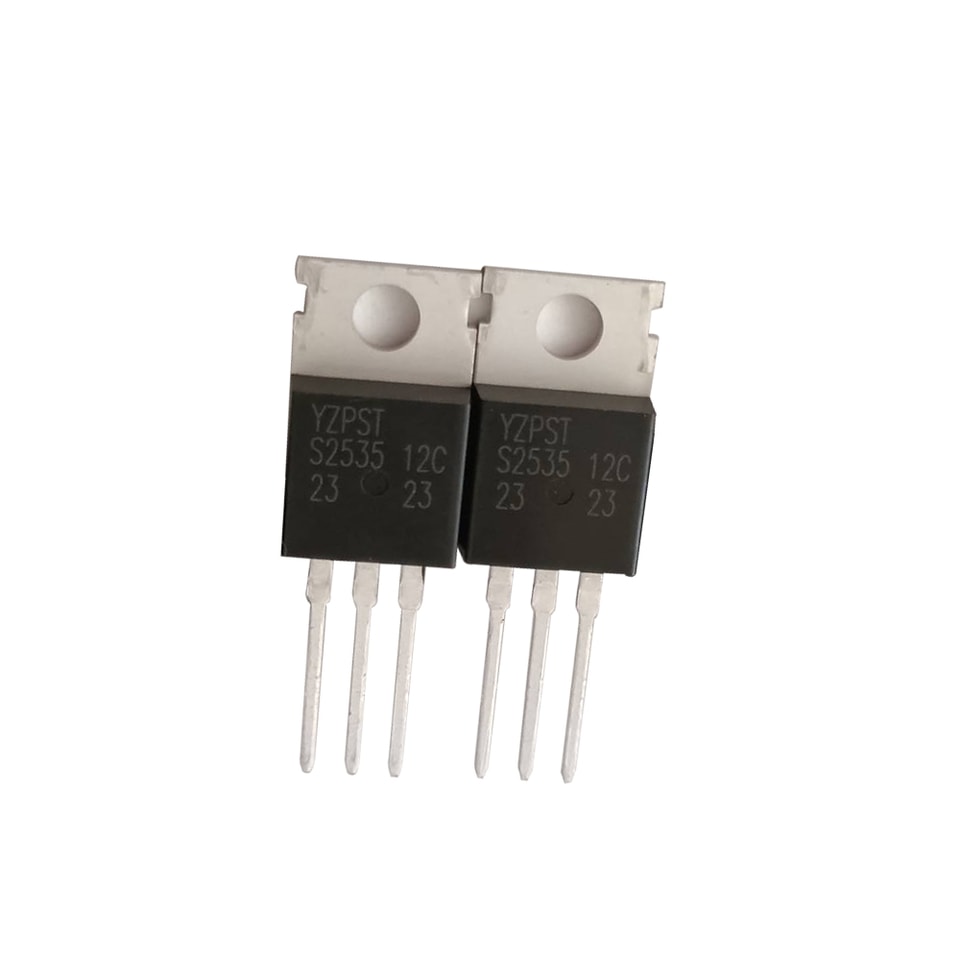

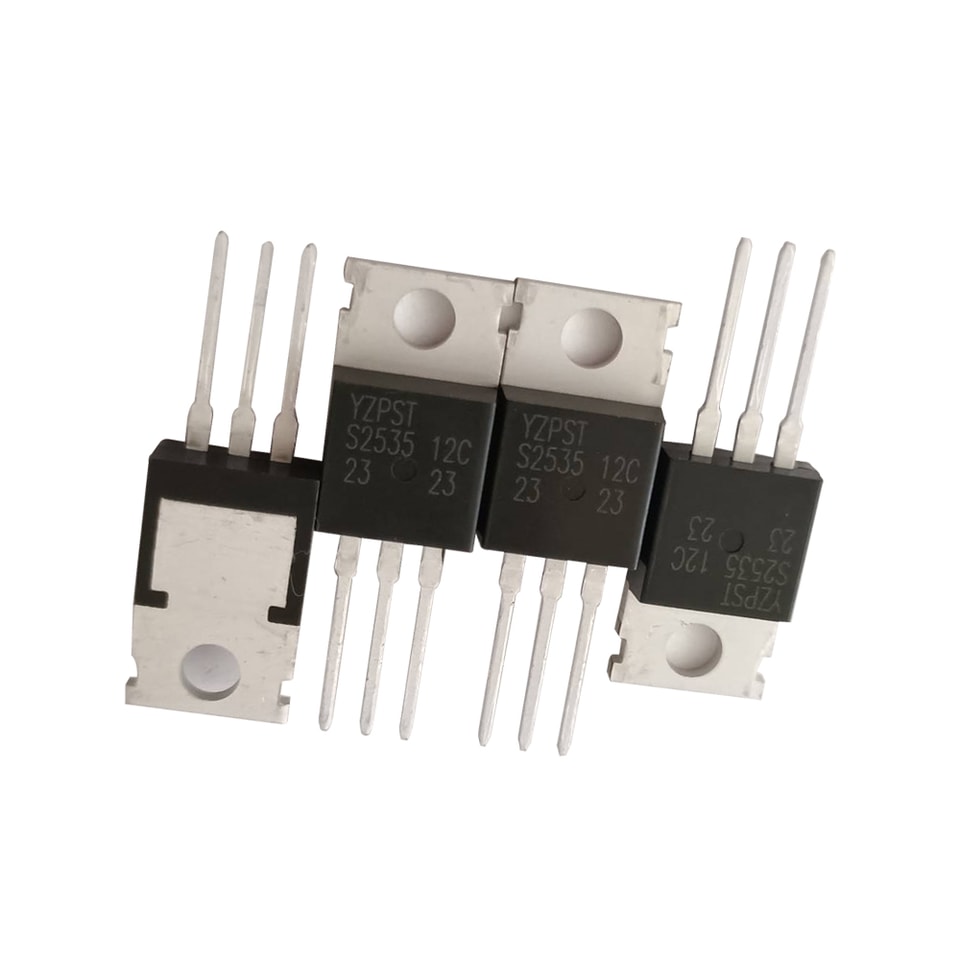

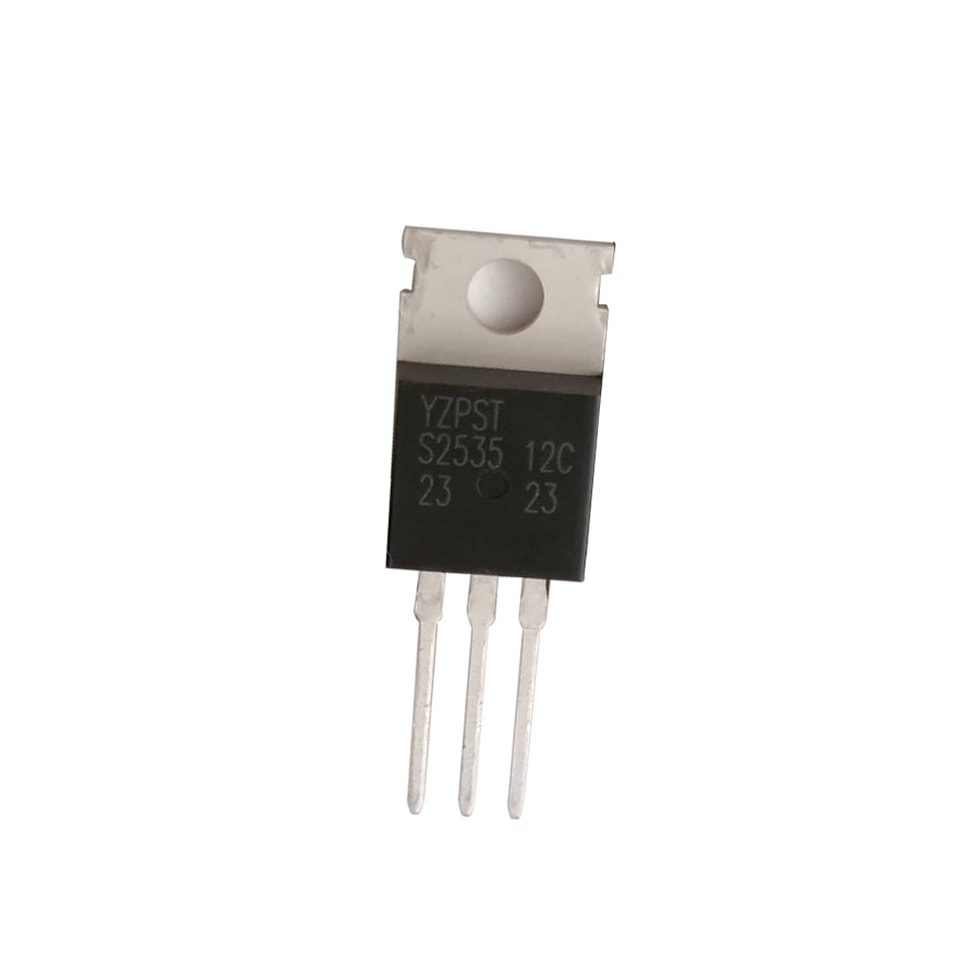

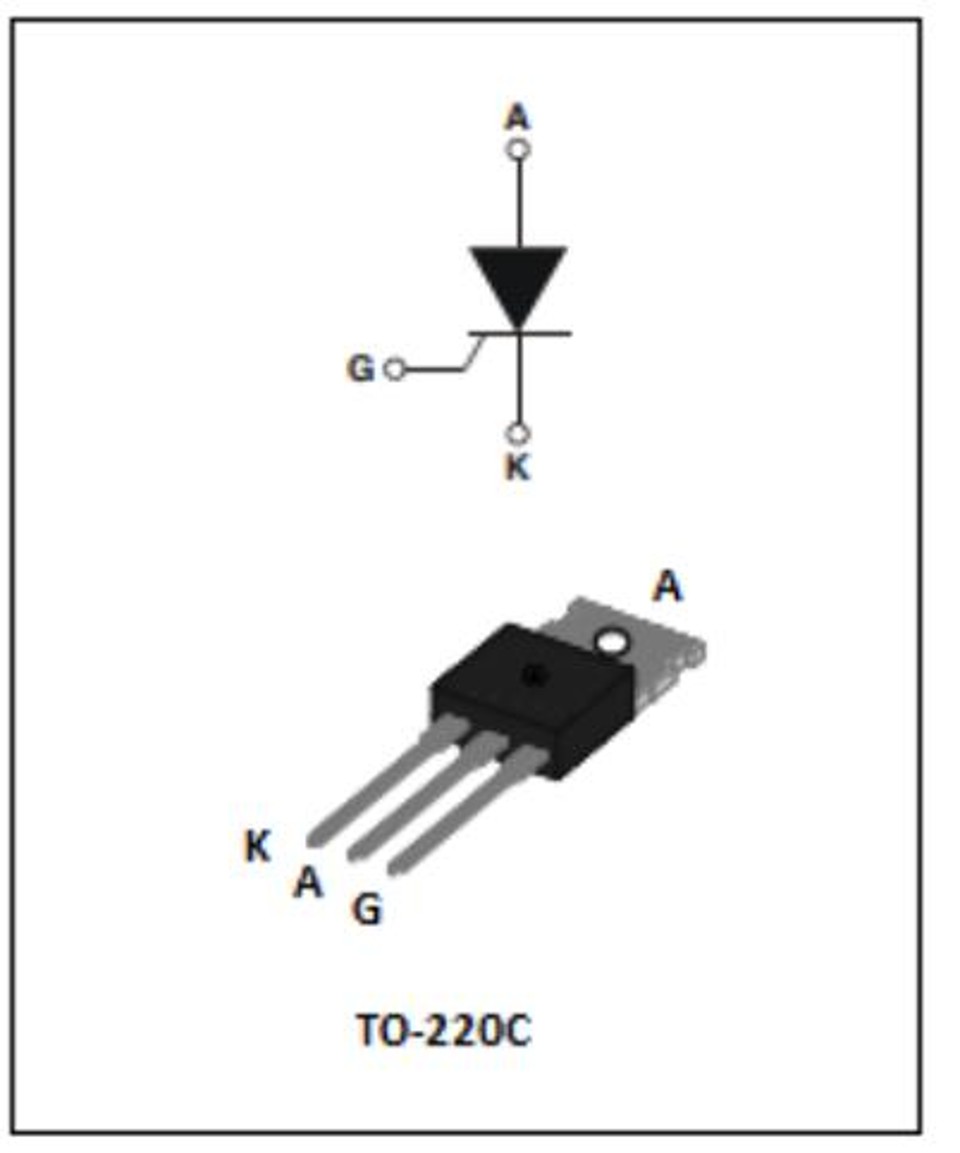

YZPST-S2535-12C
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N: Série YZPST-S2535 SCRs 25A
A série de SCRs YZPST-S2535 de 25A é adequada para todos os modos de controle
DESCRIÇÃO:
Tiristores com passivação de vidro em invólucro plástico. A série de SCRs YZPST-S2535 é adequada para todos os modos de controle e é aplicada em sistemas como proteção crowbar contra sobretensão, circuitos de controle de motores em ferramentas elétricas e eletrodomésticos, circuitos de limitação de corrente de partida, ignição por descarga capacitiva, controle de partida suave de motores AC e circuitos de regulação de tensão…
Símbolo | Valor | Unidade |
IT(RMS) | 40 | A |
VDRM VRRM | 1200 | V |
IGT | 35 | mA |
ABSOLUTOS MÁXIMOS VALORES
Parâmetro | Ssímbolo | Valor | VUnid |
Faixa de temperatura de junção de armazenamento | Tstg | -40 ~150 | ℃ |
Faixa de temperatura de junção de operação | Tj | -40~125 | ℃ |
Tensão de pico repetitiva no estado bloqueado (T =25℃) | VDRM | 1200 | V |
Tensão reversa de pico repetitiva (T =25℃) | VRRM | 1200 | V |
Tensão de pico de surto não repetitiva no estado bloqueado | VDSM | VDRM +100 | V |
Tensão de pico reversa não repetitiva | VRSM | VRRM +100 | V |
Corrente RMS no estado ligado (T =100℃) | IT(RMS) | 40 | A |
Corrente de pico de surto não repetitiva no estado ligado | ITSM | 350 | A |
Corrente média no estado ligado (ângulo de condução de 180°) | IT(AV) | 25 | A |
Valor de I2t para fusão (tp=10ms) | I²t | 450 | A²s |
Taxa crítica de variação de subida da corrente em estado ligado (I =2×IGT, tr ≤ 100 ns) | dI/dt | 150 | A/μS |
Corrente de gate de pico | IGM | 4 | A |
Dissipação média de potência da gate | PG(AV) | 1 | W |
Símbolol | Ensaio Condi |
| çãoVa | VUnid |
IGT | V =12V R =140Ω | MÁX. | 35 | mA |
VGT | MÁX. | 1.3 | V | |
VGD | VD=VDRM Tj=125℃ R=1KΩ | MÍN. | 0.2 | V |
IL | IG=1.2IGT | MÁX. | 75 | mA |
IH | IT=50mA | MÁX. | 50 | mA |
dV/dt | VD=2/3VDRM Gate Aberta Tj=125℃ | MÍN. | 500 | V/μs |
STATIC CHCARACTERÍSTICAS
| Símbolol | Parâmetro | Valor(MAX.) | VUnid | |
| VTM | ITM =40A tp=380μs | Tj =25℃ | 1.65 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 500 | μA |
| IRRM | Tj =125℃ | 6 | mA | |
TTérmico Resistências
| Símbolol | Parâmetro | Valor(MAX.) | VUnid |
| Rth(j-a) | junção a ambiente(CC) | 60 | |
| Rth(j-c) | Junção a case (CC) | 0.9 | ℃/W |

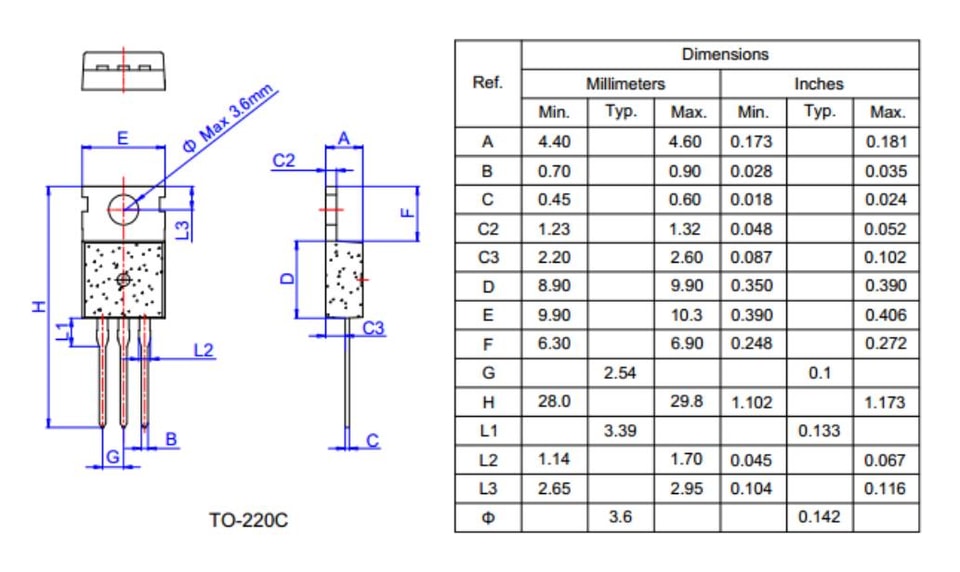

TO-220°C Encapsulamento Mecânico Dados
