YZPST-SKM195GB066D
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

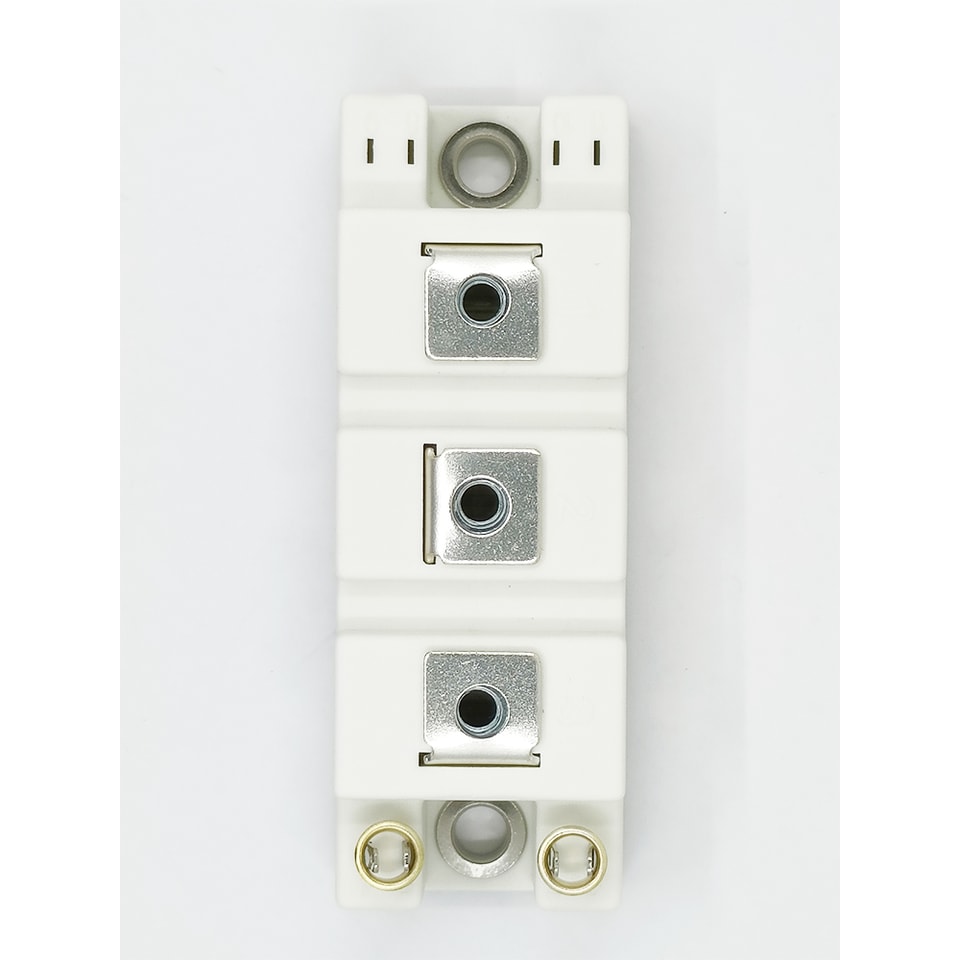

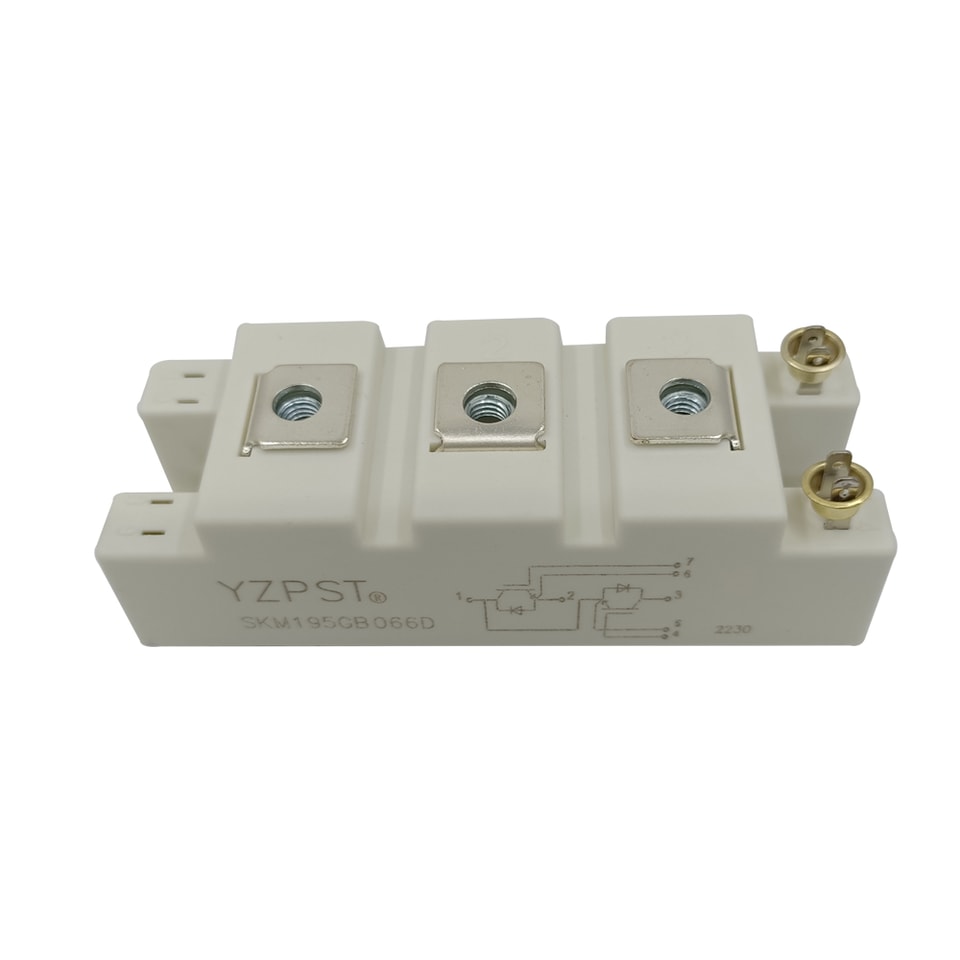

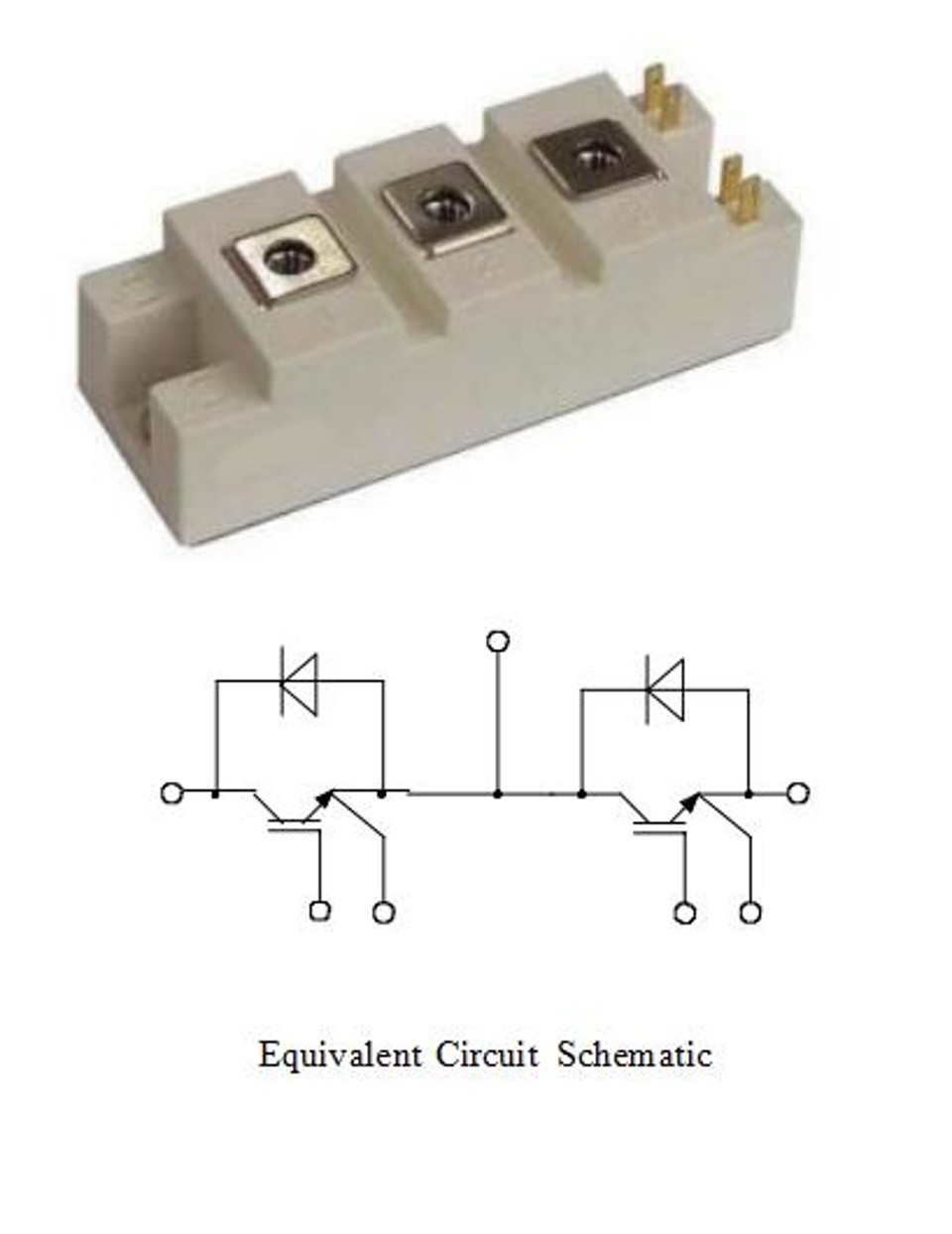

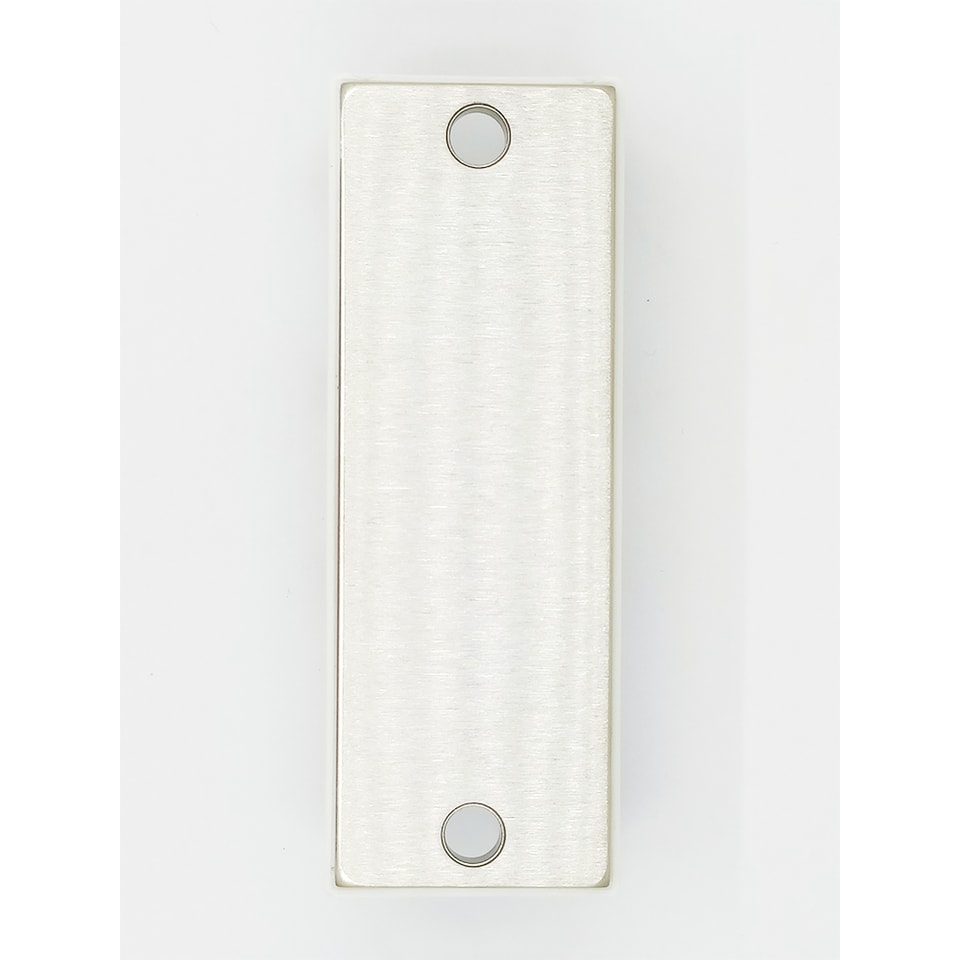

Módulo de potência IGBT Tipo:YZPST-SKM195GB066D
Aplicações
Inversor para acionamento de motor
Amplificador de acionamento servo AC e DC
UPS (fontes de alimentação ininterruptas)
Máquina de solda com comutação suave
Características
Baixo Vce(sat) com tecnologia Trench Field-stop
Vce(sat) com coeficiente de temperatura positivo
Inclui FWD antiparalelo de recuperação rápida e suave
Alta capacidade de curto-circuito (10 us)
Estrutura de módulo de baixa indutância
Temperatura máxima da junção: 175℃
Absoluto Máximo Máximos
Parâmetro | Símbolo | Condições | Valor | Unidade |
Tensão coletor-emissor | VCES | VGE=0V, IC =1mA, Tvj=25℃ | 650 | V |
Corrente contínua do coletor | IC | Tc=100℃ | 200 | A |
Corrente de coletor de pico | ICRM | tp=1ms | 400 | A |
Tensão gate-emissor | VGES | Tvj=25℃ | ±20 | V |
Dissipação total de potência (inversor IGBT) | Ptot | Tc=25℃ Tvjmax=175℃ | 695 | W |
Características do IGBT
| Parâmetro | Valor | Unidade | ||||
| Símbolo | Condições | Mín. | Típ. | Máx. | ||
| Tensão de limiar porta-emissor | VGE(th) | VGE=VCE, IC =3.2mA, Tvj=25℃ | 5.1 | 5.8 | 6.3 | V |
| VCE=650V,VGE=0V, Tvj=25℃ | 1 | mA | ||||
| Corrente de corte coletor-emissor | ICES | VCE=650V,VGE=0V, Tvj=125℃ | 5 | mA | ||
| Coletor-Emissor | Ic=200A,VGE=15V, Tvj=25℃ | 1.45 | 1.95 | V | ||
| Tensão de saturação | VCE(sat) | Ic=200A,VGE=15V, Tvj=125℃ | 1.65 | V | ||
| Capacitância de entrada | Cies | VCE=25V,VGE =0V, | 12.3 | nF | ||
| Capacitância de transferência reversa | Cres | f=1MHz, Tvj=25℃ | 0.37 | nF | ||
| Resistência interna do gate | Rgint | 1 | Ω | |||
| Tempo de atraso de ligar | td(on) | 48 | Ns | |||
| Tempo de subida | tr | IC =200 A | 48 | Ns | ||
| Tempo de atraso no desligamento | td(off) | VCE =300 V | 348 | Ns | ||
| Tempo de descida | tf | VGE = ±15V | 58 | Ns | ||
| Dissipação de energia durante o tempo de acionamento | Eon | RG = 3.6Ω | 2.32 | mJ | ||
| Dissipação de energia durante o tempo de desligamento | Eoff | Tvj=25℃ | 5.85 | mJ | ||
| Tempo de atraso de ligar | td(on) | 48 | Ns | |||
| Tempo de subida | tr | IC =200 A | 48 | Ns | ||
| Tempo de atraso no desligamento | td(off) | VCE = 300V | 364 | Ns | ||
| Tempo de descida | tf | VGE = ±15V | 102 | Ns | ||
| Dissipação de energia durante o tempo de acionamento | Eon | RG =3.6Ω | 3.08 | mJ | ||
| Dissipação de energia durante o tempo de desligamento | Eoff | Tvj = 125 ℃ | 7.92 | mJ | ||
| Dados de curto-circuito | Isc | Tp≤10us,VGE=15V,Tvj=150℃, Vcc=300V,VCEM≤650V | 1000 | A | ||
Características do diodo
| Parâmetro | Valor | Unidade | ||||
| Símbolo | Condições | Mín. | Típ. | Máx. | ||
| Corrente contínua direta do diodo | IF | Tc=100℃ | 200 | A | ||
| Corrente de pico direta do diodo | IFRM | 400 | A | |||
| IF=200A,Tvj=25℃ | 1.55 | 1.95 | V | |||
| Tensão direta | VF | IF=200A,Tvj=125℃ | 1.5 | V | ||
| Parâmetro | Valor | Unidade | ||||
| Símbolo | Condições | Mín. | Típ. | Máx. | ||
| Carga recuperada | Qrr | 8.05 | uC | |||
| IF =200 A | ||||||
| VR=300V | ||||||
| Corrente de pico de recuperação reversa | Irr | -diF/dt =4200A/us | 148 | A | ||
| Energia de recuperação reversa | Erec | Tvj=25℃ | 1.94 | mJ | ||
| Carga recuperada | Qrr | 16.9 | uC | |||
| IF =200 A | ||||||
| VR=300V | ||||||
| Corrente de pico de recuperação reversa | Irr | -diF/dt =4200A/us | 186 | A | ||
| Energia de recuperação reversa | Erec | Tvj = 125 ℃ | 3.75 | mJ | ||
Características do móduloTC=25°C salvo indicação em contrário
| Parâmetro | Símbolo | Condições | Valor | Unidade | ||
| Mín. | Típ. | Máx. | ||||
| Tensão de isolamento | Visol | t=1 min, f=50Hz | 2500 | V | ||
| Temperatura máxima da junção | Tjmax | 150 | ℃ | |||
| Temperatura de junção de operação | Tvj op | -40 | 125 | ℃ | ||
| Temperatura de armazenamento | Tstg | -40 | 125 | ℃ | ||
| por inversor IGBT | 0.19 | K/W | ||||
| Junção à carcaça | R θjc | por inversor de diodo | 0.31 | K/W | ||
| Carcaça ao dissipador | R θcs | Graxa térmica condutiva aplicada | 0.085 | K/W | ||
| Torque dos eletrodos do módulo | Mt | Recomendado (M5) | 2.5 | 5 | N · m | |
| Torque do módulo ao dissipador | Ms | Recomendado (M6) | 3 | 5 | N · m | |
| Peso do módulo | G | 150 | g | |||

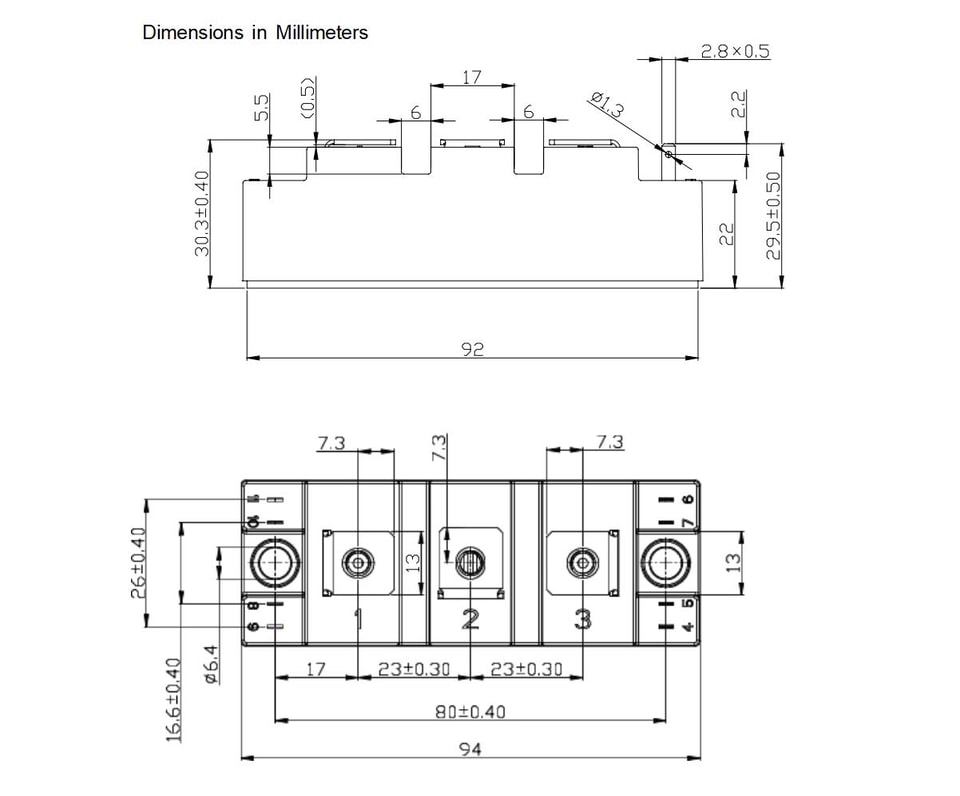

Encapsulamento Dimensões
Para mais informações sobreYZPST-SKM195GB066Dfaça o download do arquivo PDF acima intitulado YZPST-SKM195GB066D-R090 "
