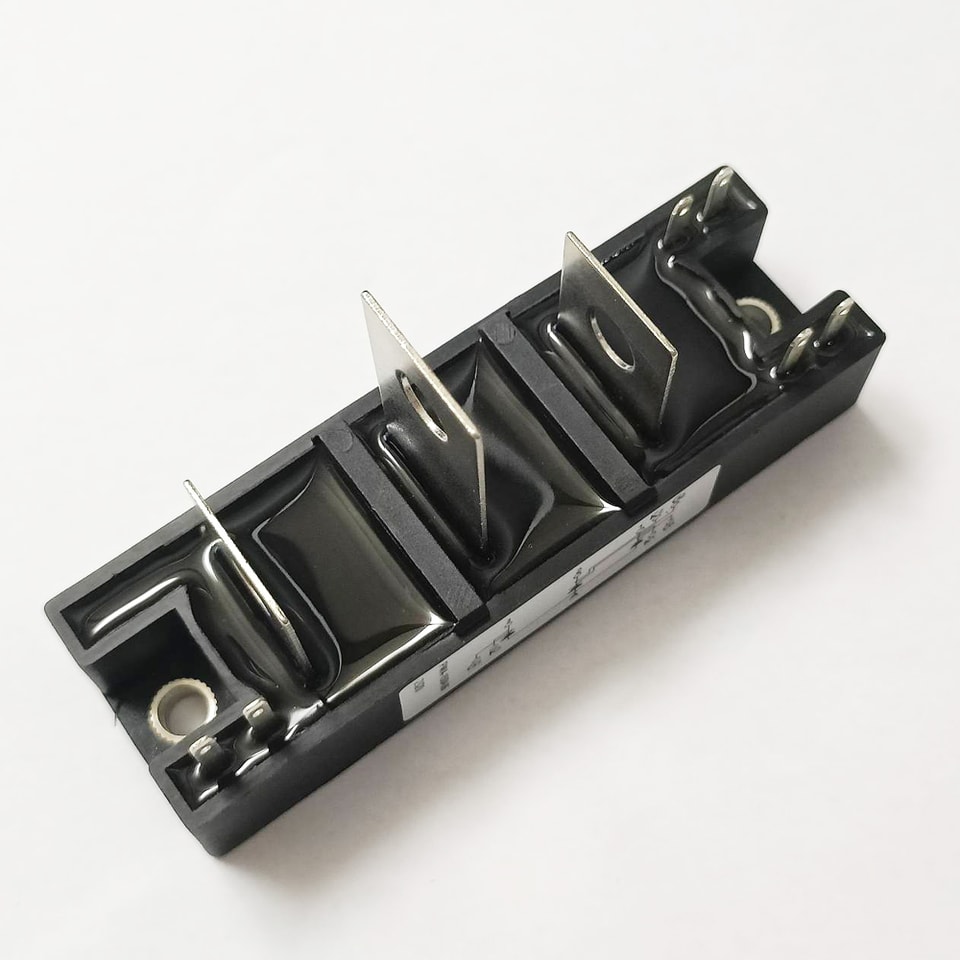

Módulos tiristores TYPE:YZPST-PWA150SA-4
Este produto é um módulo tiristor adequado para aplicações retificadoras trifásicas de baixa tensão.
·IT(AV) 150 A (cada dispositivo)
·Alta corrente de surto 3000 A (60 Hz)
·Construção simples
·Não isolado. Base de montagem como terminal ânodo comum
Aplicações
·Fonte de alimentação para soldagem
·Diversas fontes de alimentação CC
Valores máximos
Símbolo | Condição | Máximos | Unidade |
IT(AV) | Monofásico, meia onda, condução de 180°, TC=116°C | 150 | A |
ITRMS | Monofásico, meia onda, condução de 180°, TC=116°C | 230 | A |
ITSM | Tj=150°C | 3000 | A |
I2t | Tj=150°C | 38 | kA2S |
VDRM/VRRM |
| 400/400 | V |
di/dt | não repetitivo | 100 | A/us |
Viso | CA 1 minuto | 3000 | V |
Tj |
| -30 ~ +150 | °C |
Tstg |
| -30 ~ +125 | °C |
W | aproximado | 250 | g |
Características elétricas
Símbolo | Condição | Máximos | Unidade |
IDRM/IRRM | Em VDRM,Monofásico, meia onda,Tj=150°C | 40 | mA |
VTM | Corrente em condução 450A,Tj=150°C | 1.2 | V |
VT(TO) | Tj=150°C | - | V |
tgd | Tj=25°C | - | us |
tq | Tj=150°C | - | us |
IGT/VGT | Tj=25°C | 100 / 3,0 | mA/V |
VGD | VD=67%VDRM, Tj=150°C | 0.25 | V |
DV/DT | VD=67%VDRM | 200 | V/us |
IA | Tj=25°C | - | mA |
IL | Tj=25°C | - | mA |
Rth(j-c) | Por módulo | 0.15 | °C/W |

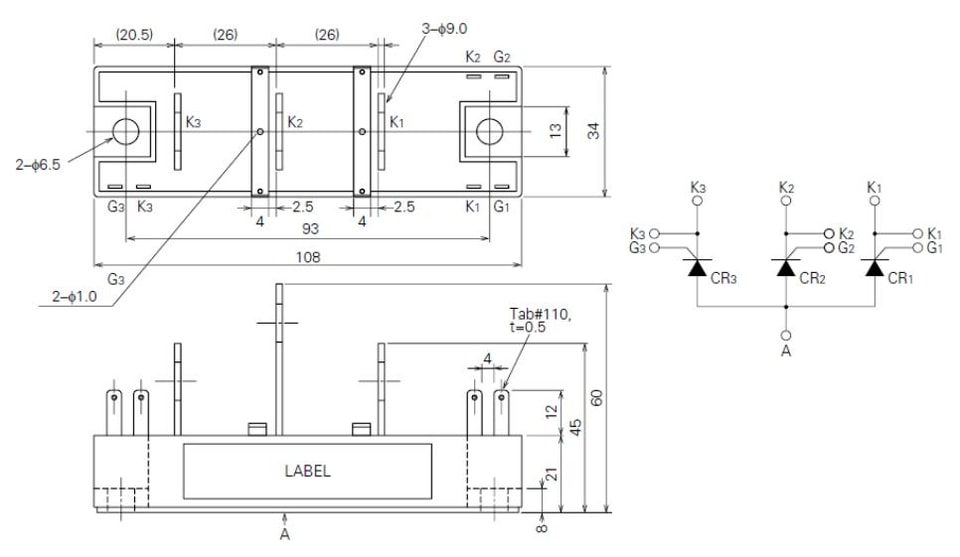

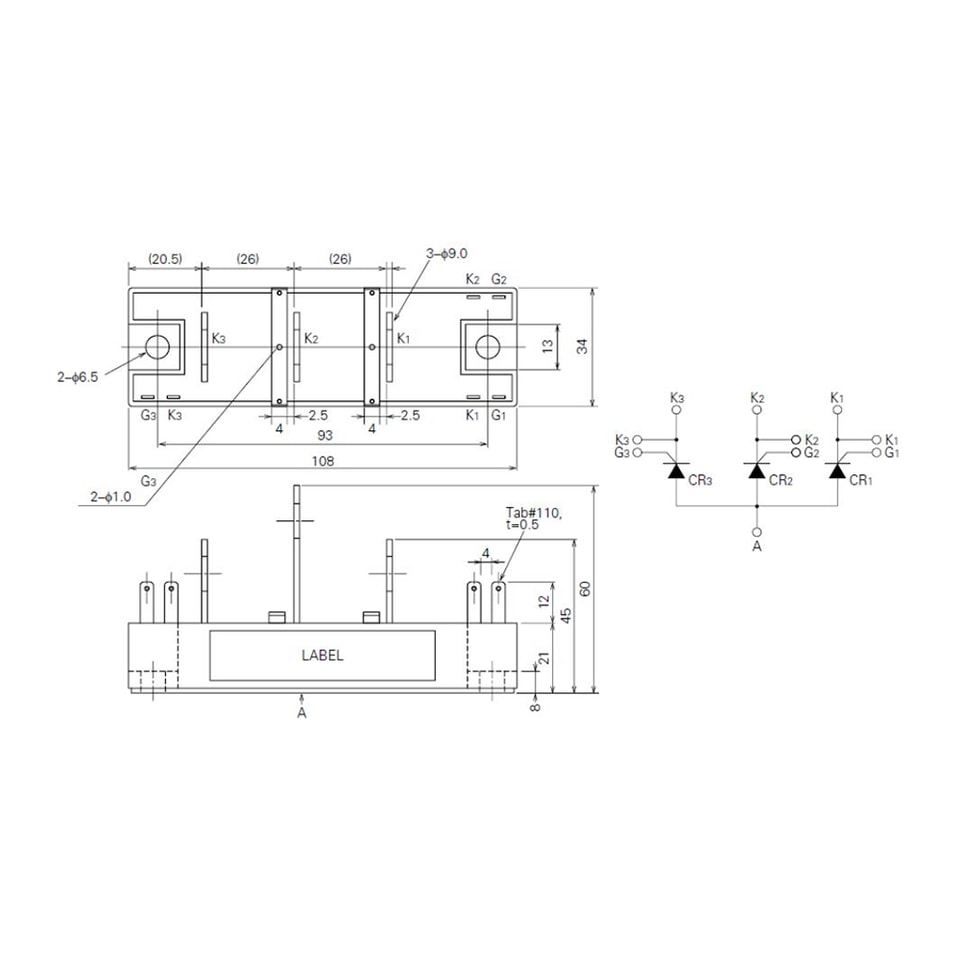

Desenho dimensional
.jpg)
.jpg)
