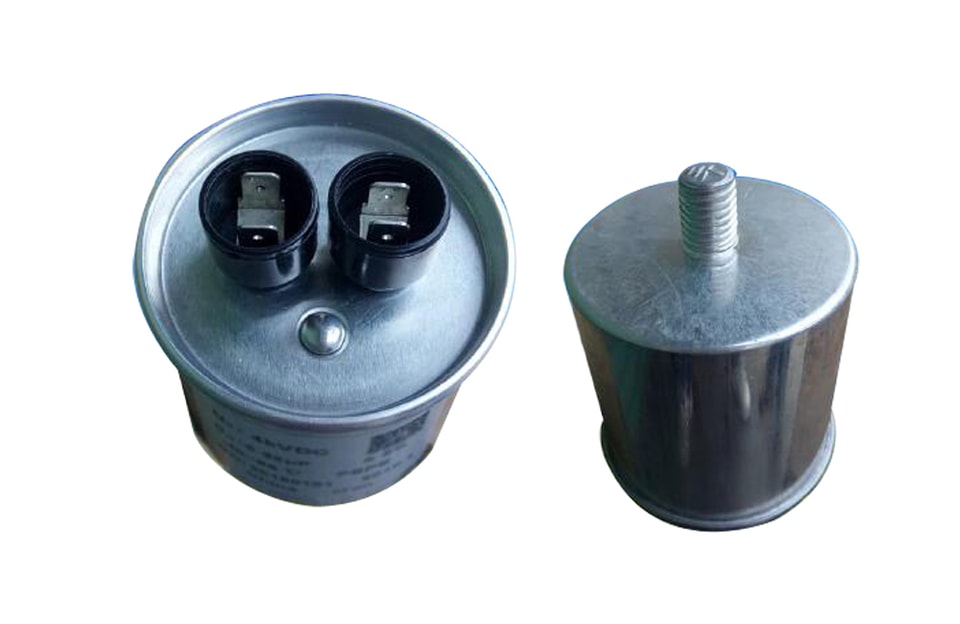

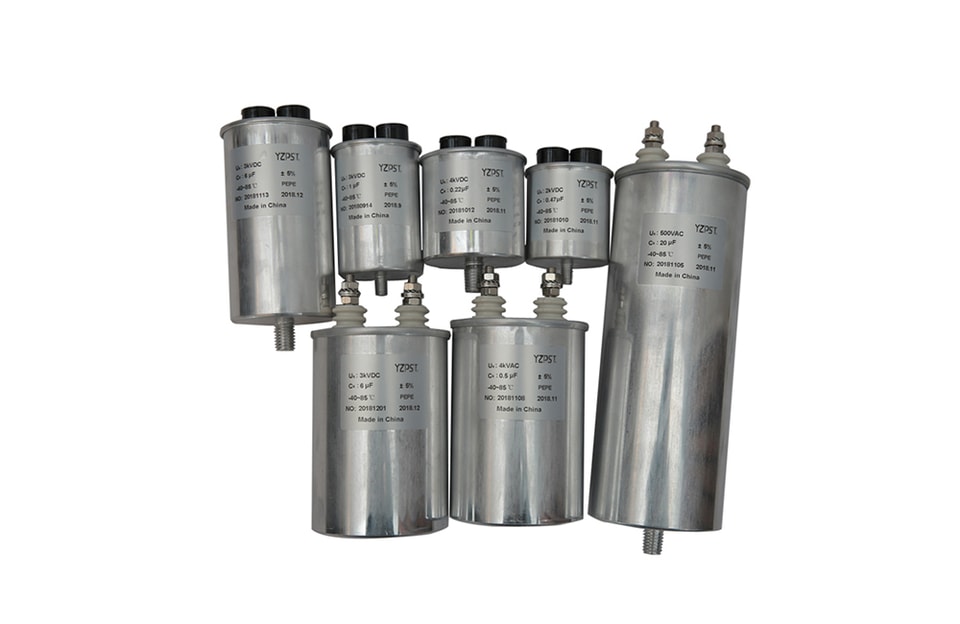

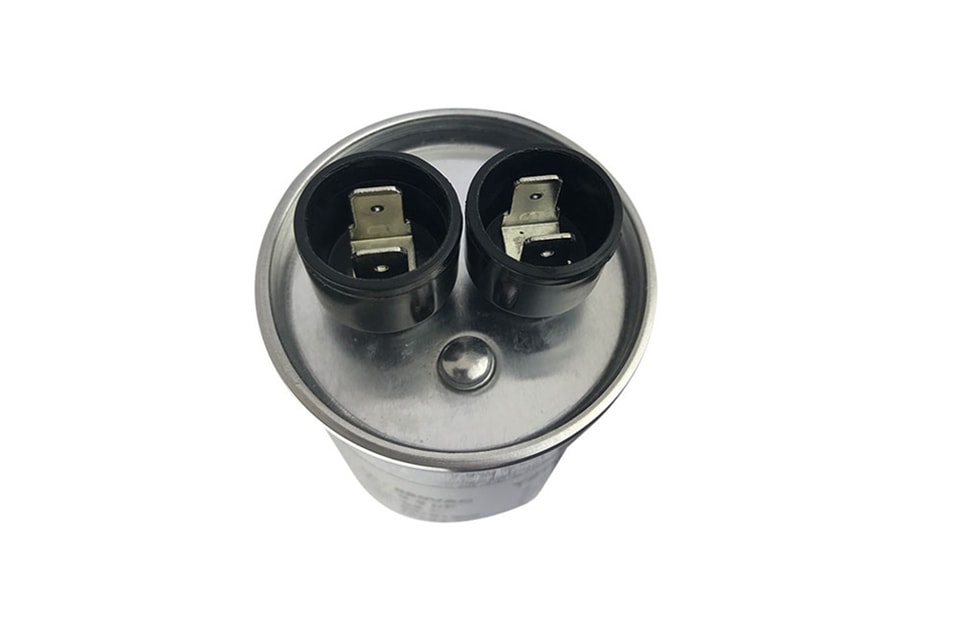

Capacitor de amortecimento e absorção

1. Uso do produto

Este produto é utilizado principalmente para comutação, proteção, filtragem e armazenamento de energia em equipamentos elétricos de potência.

2. Características do produto
2.1 Características: O capacitor contém filme de polipropileno de alta qualidade e impregnante isolante de baixa temperatura, sem PCB. Os eletrodos são feitos de folha de alumínio especial para uso eletrónico; adota enrolamento não indutivo. Suporta corrente transitória elevada e impulso de alta tensão sem perda de capacitância. Baixas perdas, bem selado, boa dissipação de calor, longa vida útil, antiexplosão e elevada segurança.
2.2 Aparência: Invólucro de óxido de alumínio fosco, com boa aparência. Características de etiqueta PET anticorrosiva, sem descolamento, sem desvanecimento de cor, tamanho reduzido, leveza e fácil instalação, entre outras.

3. Norma de referência
3.1 GB/T 17702.1-1999 Capacitor de potência, Parte 1: princípios gerais.
3.2 GB/T 17702.2-1999 Capacitor de potência, Parte 2: ensaios de isolamento por fusível, ensaio de destruição, autorrecuperação e requisitos de durabilidade.

4. Parâmetros técnicos

4.1 Parâmetros principais
4.1 Em ar natural para arrefecimento: a temperatura máxima da caixa do capacitor em funcionamento é de 70℃
4.2 Altitude: ≤1000 m
4.3 Humidade relativa: ≤95%
4.4 Tensão nominal: UN=2 kVDC
4.5 Frequência fundamental: 50 Hz
4.6 Capacitância nominal: CN=0,25 μF
4.7 Tolerância de capacitância: ±10%
4.8 Tangente do ângulo de perdas do capacitor: tanδ(1 kHz)≤0,0005
4.9 Resistência de isolamento: RC≥3000 s
4.10 Tensão de ensaio entre terminais: UTTDC=4 kVDC, 10 s
4.11 Tensão entre terminal e caixa: UTTDC=5 kVDC, 10 s
4.12 Caixa: caixa cilíndrica de alumínio
4.13 Ensaio de vedação: sem fugas durante 4 horas sob temperatura nominal de 75℃±5℃
4.14 Ensaio de descarga entre terminais: 1,1 de tensão, 10 s, suporta 20 ciclos de carga e descarga em CC com polaridade, sem perfuração nem perda de capacitância.

4.2 Sobrecarga
O capacitor pode operar conforme o quadro abaixo, no qual a sobretensão acima de 1,1Un se baseia na ausência de redução evidente da vida útil do capacitor.

Sobretensão	Maior duração num dia	Observação
1.1UN	Tempo de sobrecarga de 30%	ajuste do sistema
1.15UN	30 min
1.2UN	5 min
1.3UN	1 min	comutação do sistema
1.5UN	100 ms

5. Condições de instalação
5.1 Uso em instalação interna
5.2 Elevação do local de instalação ≤1000 m
5.3 Umidade ambiente inferior a 85%
5.4 Categoria de temperatura: －40/D
5.5 A temperatura de operação contínua do capacitor deve ser inferior a 55℃
5.6 Não deve haver vapor ou ar fortemente corrosivo de metal ao redor.
5.7 Sem vibração mecânica intensa, nem materiais explosivos ou inflamáveis
5.8 A instalação deve evitar campos magnéticos intensos

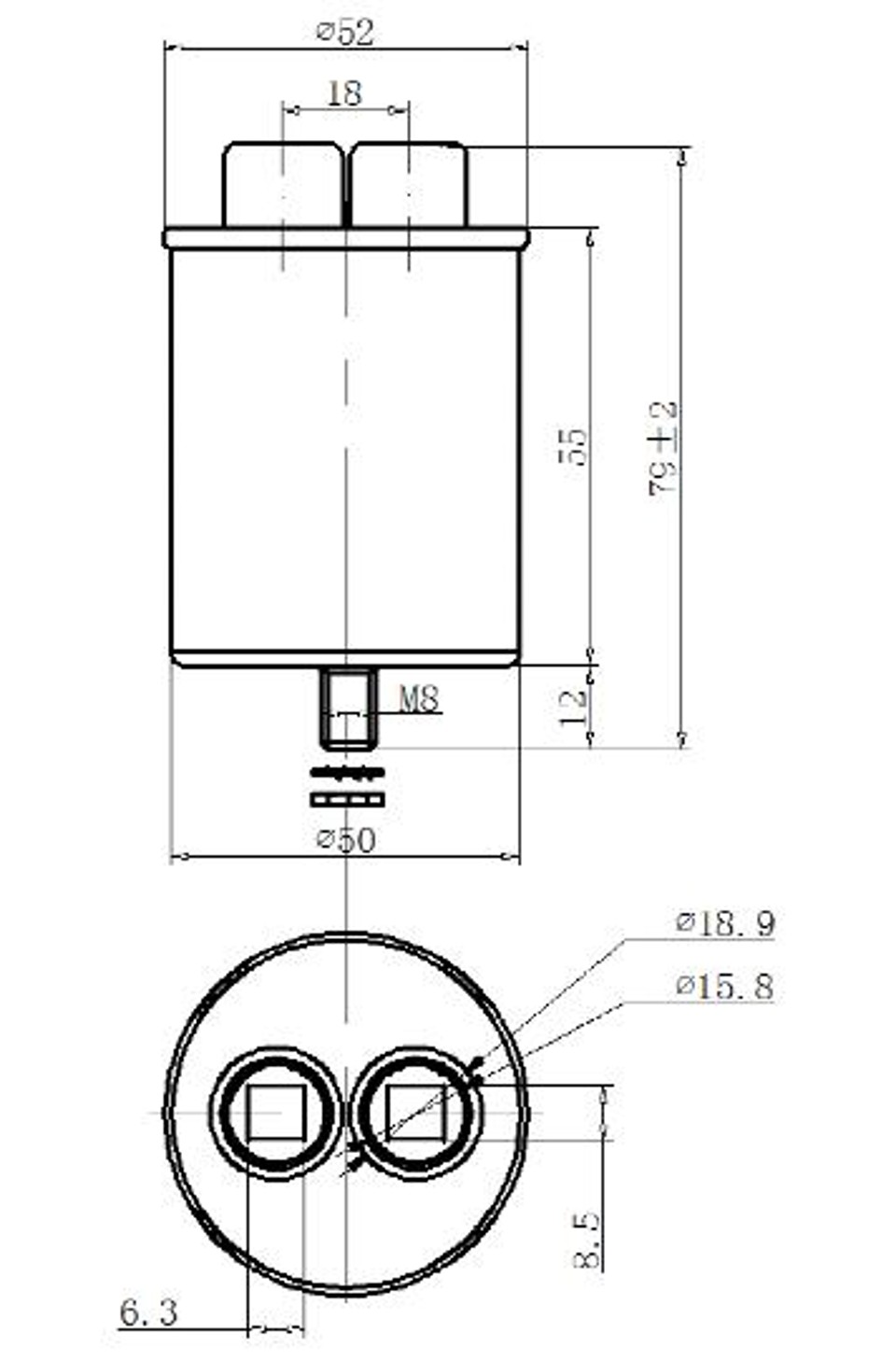

6. Dimensões do produto (consulte o desenho inserido ao final)

7. Inspeção e teste de saída da fábrica
7.1 Inspeção de saída da fábrica
7.1.1 Inspeção visual
7.1.2 Inspeção da capacitância
7.1.3 Inspeção do ângulo de perda (tanδ)
7.1.4 Inspeção da tensão nos terminais
7.1.5 Inspeção da tensão entre o terminal e a carcaça
7.1.6 Inspeção da vedação
7.2 Inspeção de recebimento
7.2.1 Lista de entrega
7.2.2 Relatório de teste
7.2.3 Certificado de conformidade
7.2.4 Manual de instalação
7.2.5 Ao receber o capacitor, o cliente deve verificar a aparência, se há deformações e danos na carcaça, se o isolador está na vertical em relação à carcaça isolante e se a etiqueta está correta.
7.2.6 Se houver equipamento de teste, é possível verificar a capacitância; se estiver dentro da tolerância de 3%, isso estará em conformidade com a placa de identificação e o relatório de teste.

8. Transporte e armazenamento
8.1 Avisos de transporte
8.1.1 Deve ser transportado com a embalagem devidamente fechada.
8.1.2 Evitar impactos ou atrito
8.2 Avisos de armazenamento
8.2.1 Armazenar na posição vertical, sem fonte de calor ou ar corrosivo ao redor.
8.2.2 Não empilhar; usar qualquer suporte entre os capacitores.

9. Instalação e proteção
9.1.1 O capacitor pode ser instalado na vertical ou na horizontal, em local onde a carcaça de alumínio esteja bem protegida. O espaço entre cada capacitor deve ser superior a 50 mm e o local deve ser ventilado.
9.1.2 Certifique-se de que o capacitor não sofra vibração e mantenha distância superior a 50 mm de qualquer fonte de calor.
9.1.3 Deve haver proteção adequada para o grupo de capacitores, como fusível, relé e assim por diante.
9.1.4 É necessário descarregar manualmente o capacitor quando ele não estiver conectado ao sistema elétrico completo.

10. Manutenção
10.1 Recomenda-se verificar diariamente a aparência do capacitor; caso possa ocorrer algum problema, como vazamento de eletrólito ou aquecimento do conector
10.2 Registrar a temperatura do local de instalação do capacitor.
10.3 A inspeção regular do capacitor pode ser feita 1 vez/ano, variando de acordo com as condições reais de operação.
10.4 Verifique a capacitância do capacitor e registre cada medição para comparar com o registro anterior. Se houver alteração evidente, substitua-o por um capacitor com a mesma especificação. Verifique também se há qualquer vazamento ou contaminação em cada capacitor. Faça a limpeza quando houver sujeira.
10.5 Verifique se todos os terminais estão bem conectados. Providencie a correção em tempo hábil para evitar possíveis acidentes.

11. Substituição
11.1 Ausência de capacitância
11.2 Ruptura da carcaça
11.3 Vazamento de eletrólito
11.4 Uso por mais de 10 anos.

12. Garantia de qualidade e serviço de vendas
Com a política de qualidade de “fabricação cuidadosa, gestão científica, melhoria contínua e satisfação do cliente”, e para fortalecer nossa credibilidade mundial e concretizar o objetivo estratégico da empresa, assumimos os compromissos abaixo com todos os nossos clientes relacionados:

12.1 Aprimorar ainda mais o sistema de qualidade e fortalecer a gestão da qualidade para garantir que cada produto esteja em conformidade com as normas IEC, as normas nacionais e as normas da indústria elétrica.

12.2 Garantir um bom atendimento ao cliente antes, durante e após a venda; e, dentro do período das “três garantias nacionais chinesas”, qualquer reclamação relacionada à qualidade será respondida em até 24 horas.

12.3 Aplicável às “três garantias nacionais chinesas”. Se ocorrer qualquer problema de qualidade dentro do prazo válido de 1 ano, cumpriremos rigorosamente as obrigações contratuais. Se ultrapassar o prazo de garantia de 1 ano, o cliente poderá apresentar o cartão de garantia para reparo. NÃO haverá garantia de qualidade em caso de danos na instalação, operação e manutenção causados por fator humano.
