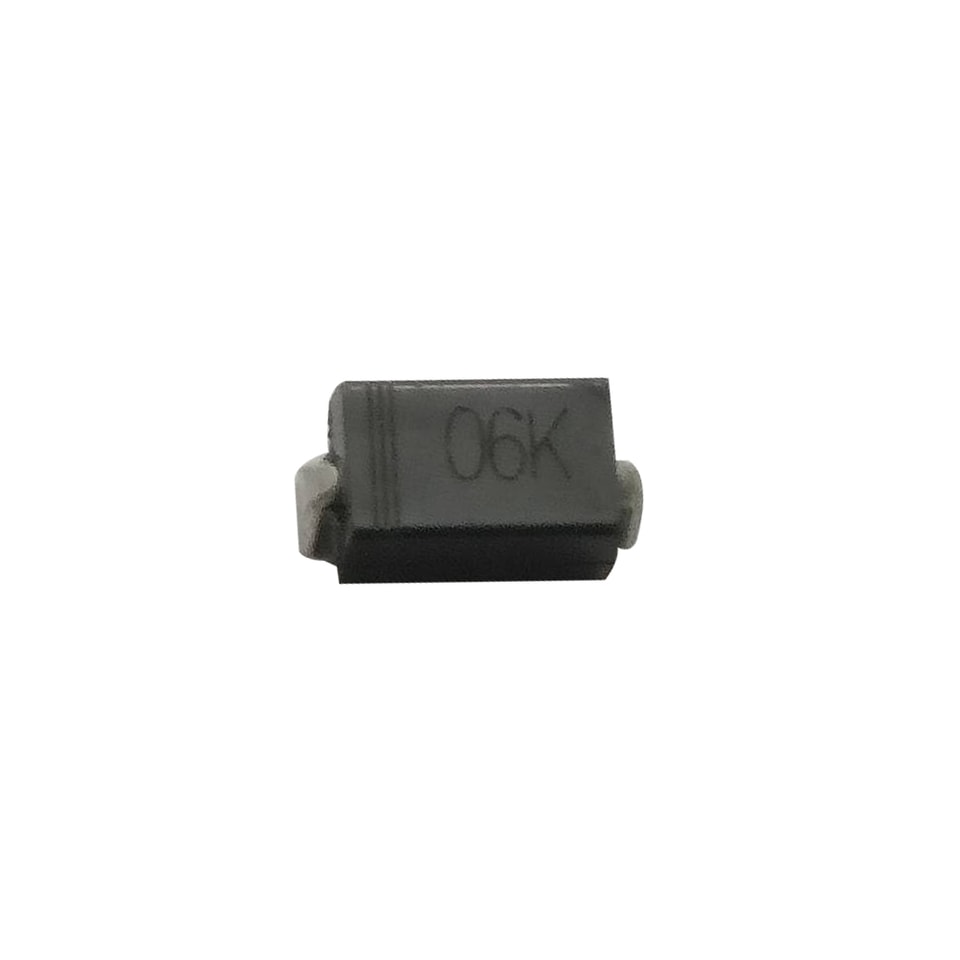

Retificador de alta tensão de recuperação rápida em encapsulamento plástico
YZPST-2CL06K
Diodo retificador de alta tensão, recuperação rápida, em plástico, com tensão reversa de 6kV
Tensão reversa de 6kV
Corrente direta 5 mA
Características
Para monitores de alta resolução ou receptores de TV e equipamentos de automação industrial
Junção difusa
Excelentes características de saída em alta temperatura (baixa corrente de fuga em alta temperatura e excelente característica reversa)
Classificações máximas e características térmicas com temperatura ambiente de 25℃, salvo indicação em contrário.
Item | Símbolos | 2CL06K | Unidade |
Tensão reversa de pico repetitiva | VRRM | 6 | KV |
Corrente média direta | IF(AV) | 5 (onda senoidal de meia onda a 50 Hz, carga resistiva Ta=25℃) | mA |
Corrente de surto direta não repetitiva | IFSM | 2 (onda senoidal de 50 Hz, 1/2 ciclo, Ta=25℃) | A |
Temperatura ambiente | Tamb | -140 | ℃ |
Temperatura de Junção Virtual | TJ | 120 | ℃ |
Temperatura de armazenamento | Tstg | -160 | ℃ |
Características Elétricas Especificações a 25℃ de temperatura ambiente, salvo indicação em contrário.
Item | Símbolos | 2CL06K | Unidade | ||
Queda de tensão direta | IF = 10mA | VF | 6 | V | |
Corrente reversa em temperatura normal | VR=VRRM | IRm1 | 2 | μA | |
TA=100℃ Corrente reversa em alta temperatura | VR=VRRM | IRm2 | 5 | μA | |
Tempo de recuperação reversa | IF=2mA , Irp=4mA recuperação de 1mA | trr | 100 | nS | |
