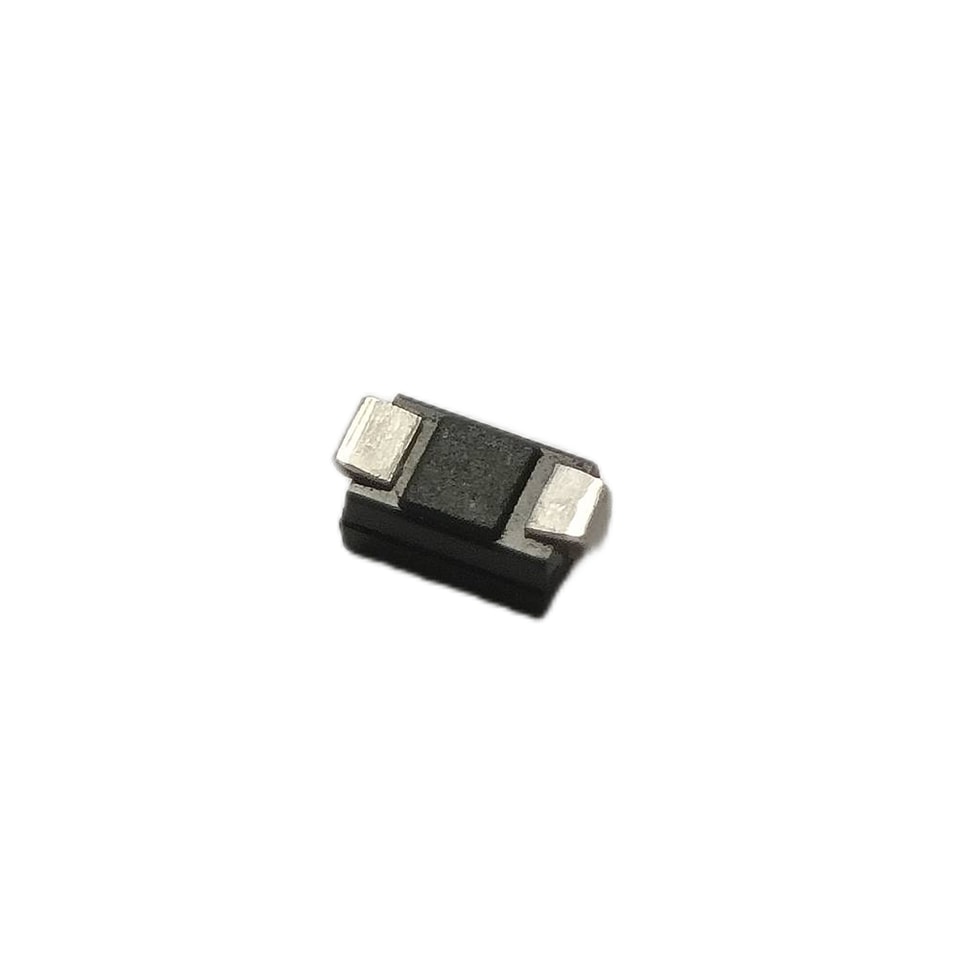

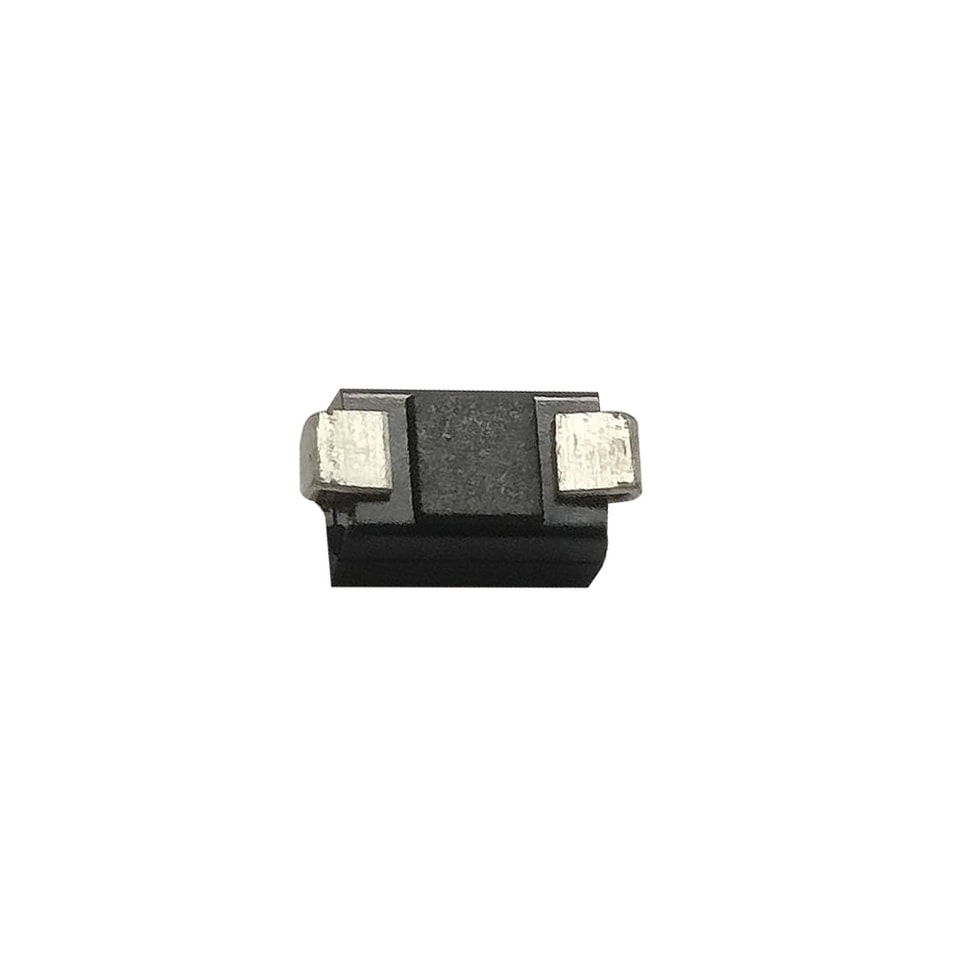

YZPST-2CL08K Diodo retificador de alta tensão, recuperação rápida, em plástico, com tensão inversa de 8 kV
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Retificador de alta tensão de recuperação rápida em encapsulamento plástico
YZPST-2CL08K
Corrente direta 5 mA
Características
Classificações máximas e características térmicas com temperatura ambiente de 25℃, salvo indicação em contrário.
Item | Símbolos | 2CL06K | Unidade |
Tensão reversa de pico repetitiva | VRRM | 8 | KV |
Corrente média direta | IF(AV) | 5 (onda senoidal de meia onda a 50 Hz, carga resistiva Ta=25℃) | mA |
Corrente de surto direta não repetitiva | IFSM | 2 (onda senoidal de 50 Hz, 1/2 ciclo, Ta=25℃) | A |
Temperatura ambiente | Tamb | -40 --- +100 | ℃ |
Temperatura de Junção Virtual | TJ | 120 | ℃ |
Temperatura de armazenamento | Tstg | -40 --- +120 | ℃ |
Características Elétricas Especificações a 25℃ de temperatura ambiente, salvo indicação em contrário.
Item | Símbolos | 2CL08K | Unidade | ||
Queda de tensão direta | IF = 10mA | VF | 10 | V | |
Corrente reversa em temperatura normal | VR=VRRM | IRm1 | 2 | μA | |
TA=100℃ Corrente reversa em alta temperatura | VR=VRRM | IRm2 | 5 | μA | |
Tempo de recuperação reversa | IF=2mA , Irp=4mA recuperação de 1mA | trr | 100 | nS | |
