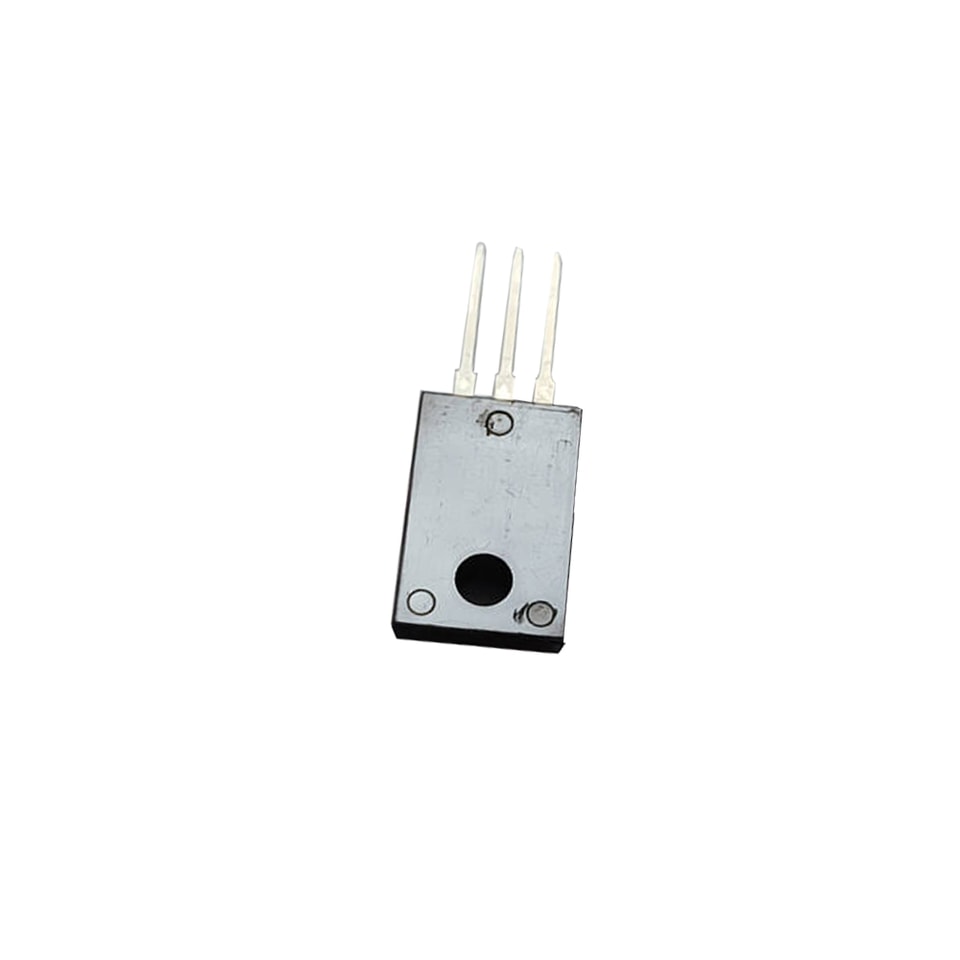

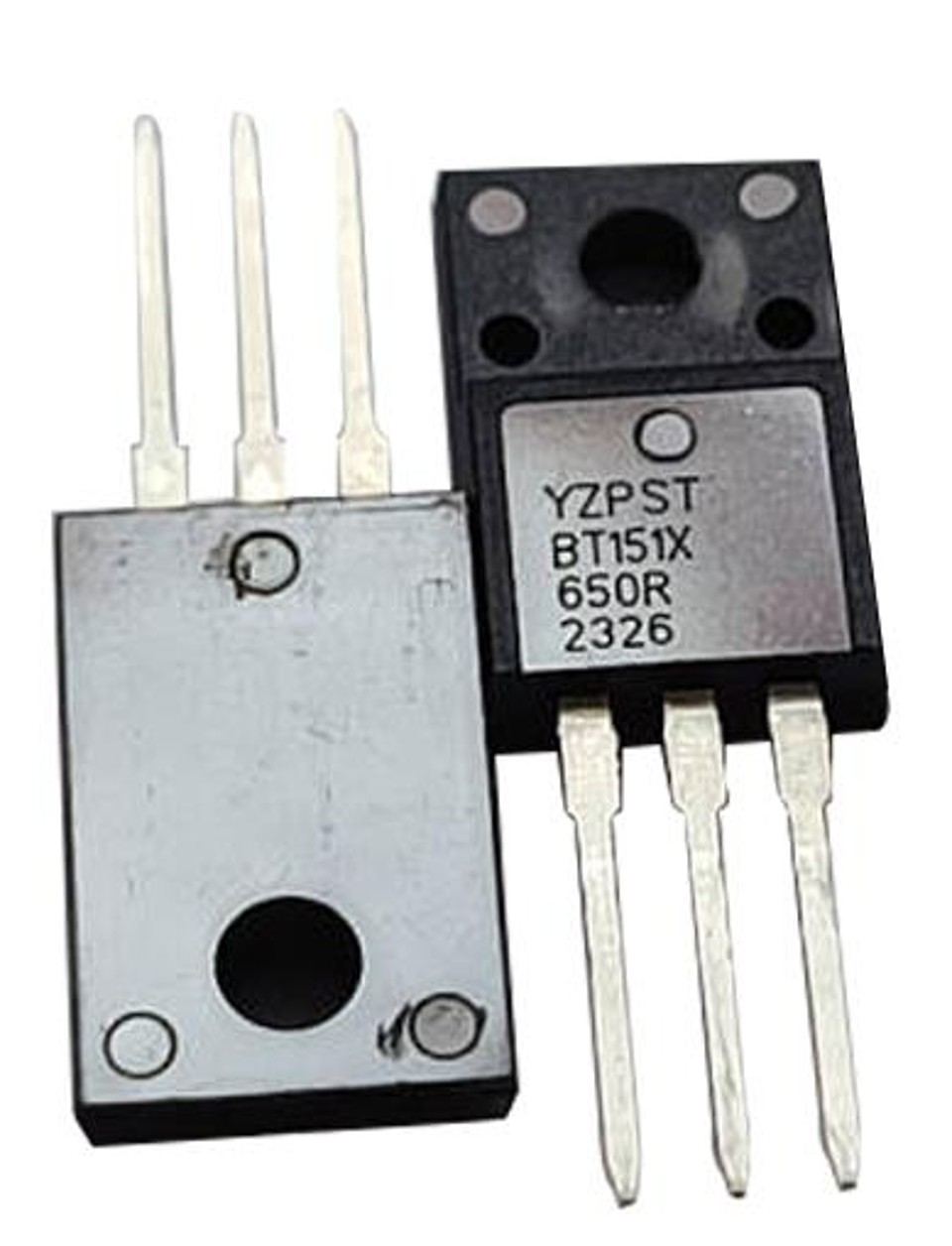

YZPST-BT151X-650R
Série BT151 12A SCRs

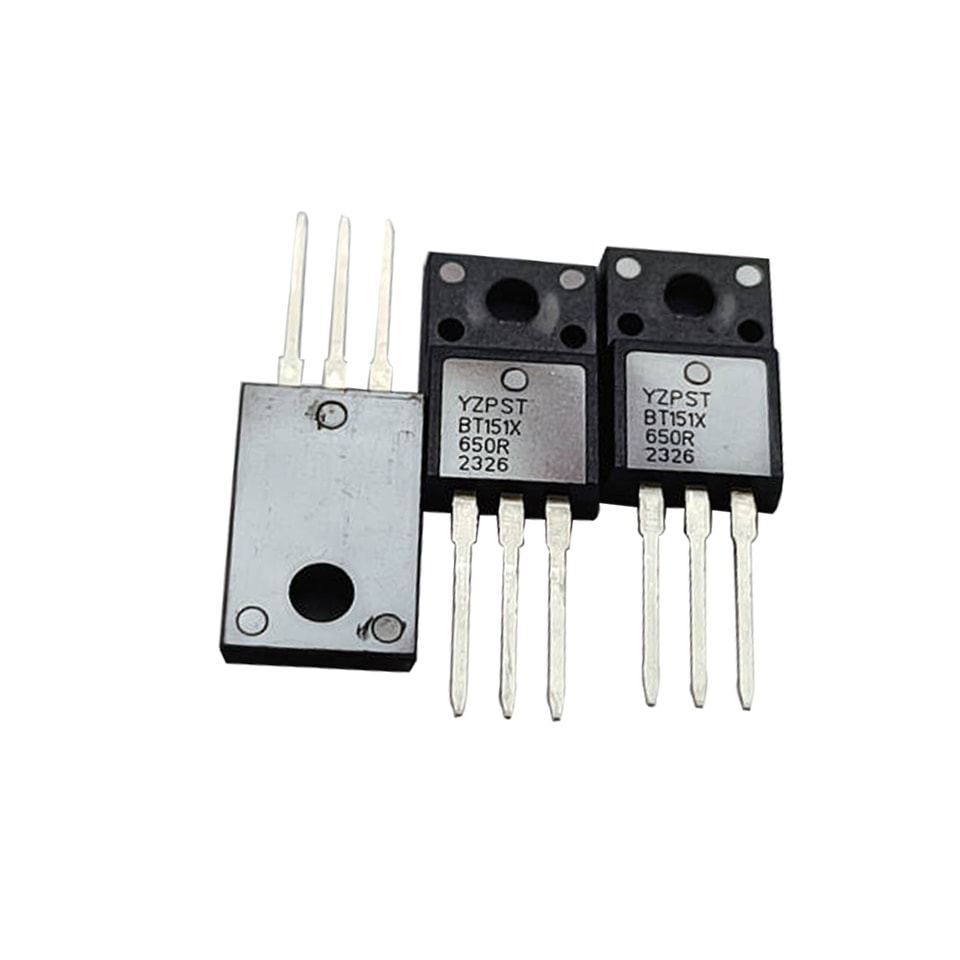

YZPST-BT151X-650R
DESCRIÇÃO:
Tiristores com passivação de vidro em um invólucro plástico, a série de SCRs BT151 é adequada para todos os modos de controle, encontrados em aplicações como proteção contra surtos de sobretensão, circuitos de controle de motor em ferramentas elétricas e ajudas de cozinha, circuitos limitadores de corrente de inrush, ignição por descarga capacitiva e circuitos de regulação de tensão
Série BT151 12A SCRs

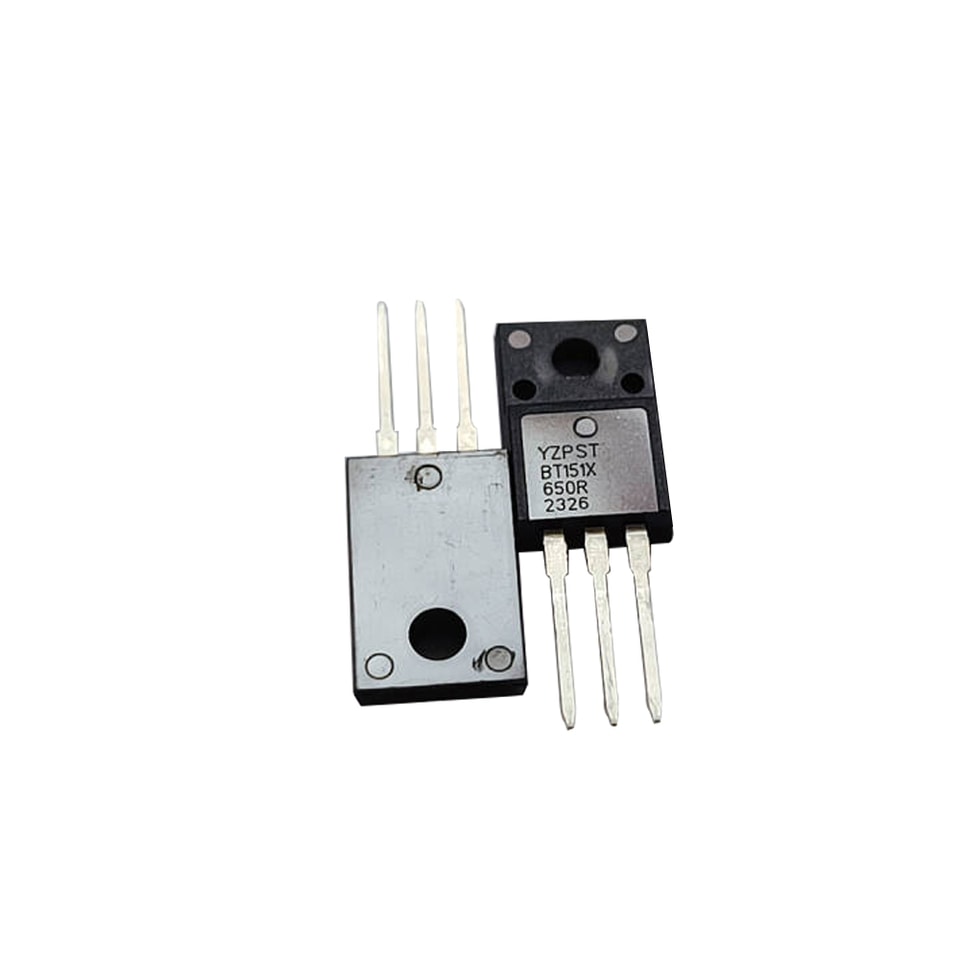

YZPST-BT151X-650R
A série de SCRs BT151 é adequada para todos os modos de controle T0-220F
DESCRIÇÃO:
Tiristores com passivação de vidro em um invólucro plástico. A série de SCRs BT151 é adequada para todos os modos de controle, encontrados em aplicações como proteção contra sobretensão, circuitos de controle de motor em ferramentas elétricas e ajudas de cozinha, circuitos limitadores de corrente de surto, ignição por descarga capacitiva e circuitos de regulação de tensão
PRINCIPAL CARACTERÍSTICAS
|
Símbolo |
Valor |
Unidade |
|
TI (RMS) |
12 |
A |
|
VDRM VRRM |
650 |
V |
|
IGT |
15 |
mA |
ABSOLUTO MÁXIMO CLASSIFICAÇÕES
|
Parâmetro |
Símbolo |
Valor |
Unidade |
|
Faixa de temperatura de junção de armazenamento |
Tstg |
-40 ~ 150 |
°C |
|
Faixa de temperatura de junção de operação |
Tj |
-40~ 125 |
°C |
|
Tensão de pico repetitiva no estado desligado (T =25 °C ) |
VDRM |
650 |
V |
|
Tensão de pico reversa repetitiva (T =25 °C ) |
VRRM |
650 |
V |
|
Corrente eficaz no estado ligado (T = 105 °C ) |
TI (RMS) |
12 |
A |
|
Corrente de pico não repetitiva no estado ligado ( 180° ângulo de condução, F=50Hz) |
ITSM |
100 |
A |
|
Corrente média de condução ( ângulo de condução de 180°) |
IT(AV) |
8 |
A |
|
Valor I2t para fusão (tp=10ms) |
I2t |
45 |
A2S |
|
Taxa crítica de aumento da corrente de condução (I =2 "IGT, tr" "≤ " "100 ns)" |
"di/dt" |
"50" |
"A/μS" |
|
"Peak gate current" |
"IGM" |
"4" |
A |
|
"Average gate power dissipation" |
PG(AV) |
1 |
W |
ELÉTRICO CARACTERÍSTICAS (T=25 °C a menos que caso contrário especificado )
|
Símbolo |
Condição de teste |
|
Valor |
Unidade |
|
IGT |
V = 12V R = 140Ω |
MAX. |
15 |
mA |
|
VGT |
MAX. |
1.3 |
V |
|
|
VGD |
VD=VDRM Tj=125 °C R= 1KΩ |
MIN. |
0.2 |
V |
|
IL |
IG= 1.2IGT |
MAX. |
"50" |
mA |
|
IH |
IT=50mA |
MAX. |
30 |
mA |
|
dV/dt |
VD=2/3VDRM Gate Open Tj=125 °C |
MIN. |
400 |
V/μs |
CARACTERÍSTICAS ESTÁTICAS
| Símbolo | Parâmetro | Valor （ MAX . ") | Unidade | |
| V TM | I TM =23 A tp =380μs | Tj =25 °C | 1.6 | V |
| I DRM | V D =V DRM V R =V RRM | Tj =25 °C | 5 | A |
| I RRM | Tj =125 °C | 2 | mA | |
Térmico
Resistências
| Símbolo | Parâmetro | Valor | Unidade | |
| PARA -220M1 | 60 | |||
| Rth (j-a) | junção para ambiente | PARA -220 FW | "50" | |
| PARA -252 | 70 | |||
| PARA -220M1 | 1.5 | °C /W | ||
| Rth (j-c) | Junction to case | PARA -220 FW | 4.5 | |
| PARA -252 | 2 | |||

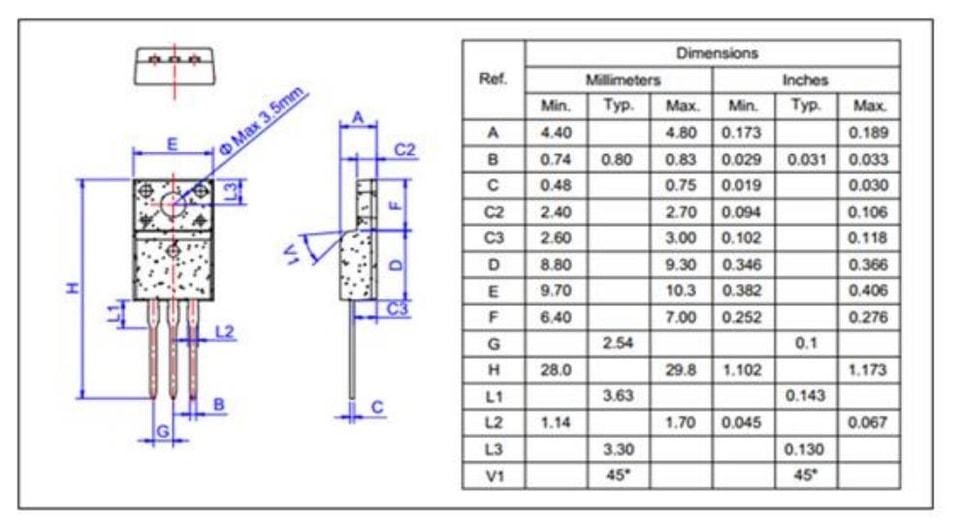

TO-220FW
Package
Mechanical
Data
