YZPST-BTB16-600B

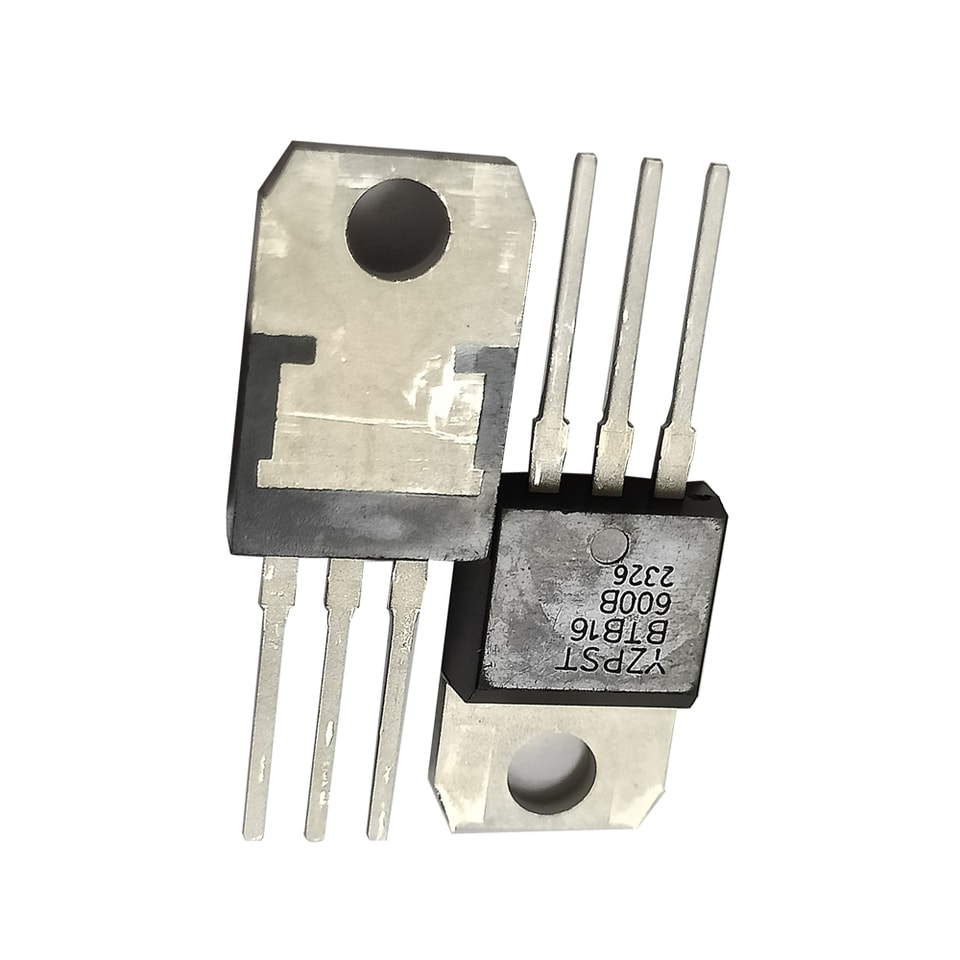

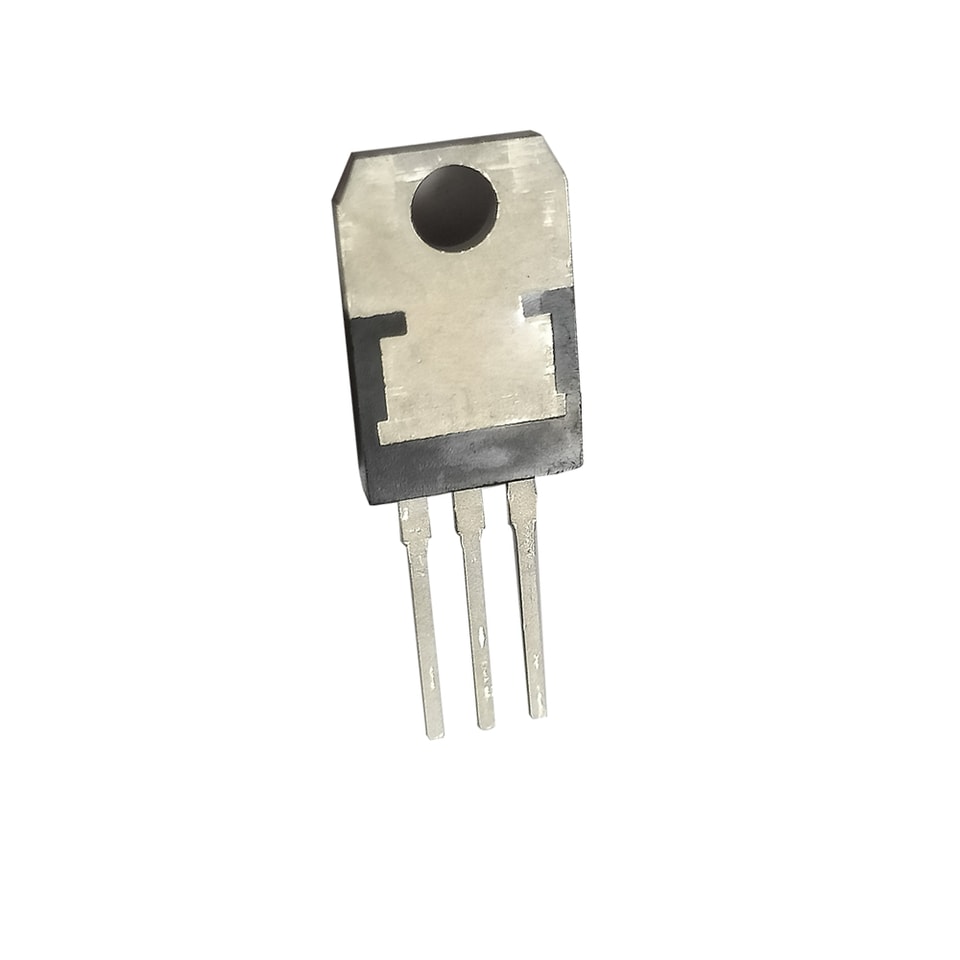

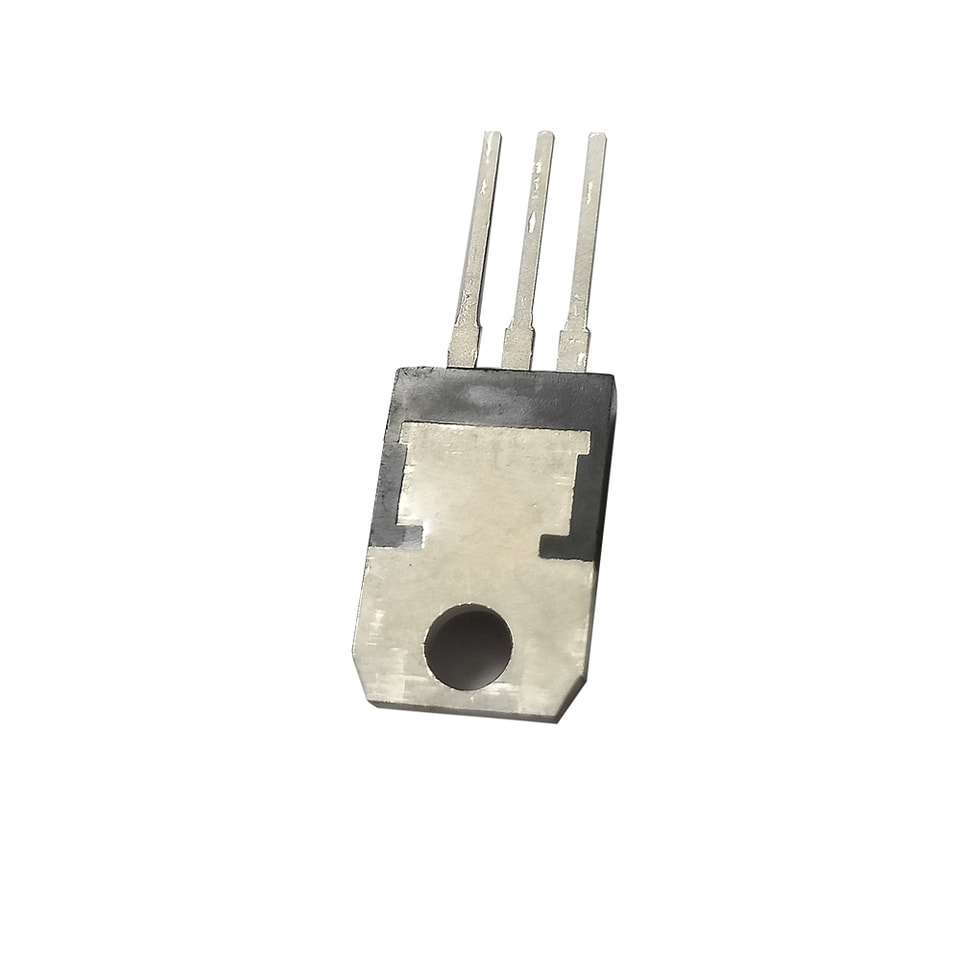

YZPST-BTB16-600B 600V BTB16-600B 16A Triac
Série BTA16/BTB16 (BT139) 16A Triacs
DESCRIÇÃO:
Com alta capacidade de suportar a carga de choque de corrente grande, os triacs da série BTA16/BTB16 fornecem alta taxa de dv/dt com forte resistência à interferência eletromagnética.
Com altas performances de comutação, produtos de 3 quadrantes especialmente recomendados para uso em carga indutiva. De todos os três terminais para o dissipador de calor externo, o BTA16 fornece uma tensão de isolamento nominal de 2500 VRMS em conformidade com os padrões UL.
YZPST-BTB16-600B 600V BTB16-600B 16A Triac
BTA16/BTB16 (BT139) Series16ATriacs
DESCRIÇÃO :
Com alta capacidade de suportar o carregamento de choque de corrente grande, os triacs da série BTA16/BTB16 fornecem alta taxa de dv/dt com forte resistência à interferência eletromagnética.
Com altas performances de comutação, produtos de 3 quadrantes especialmente recomendados para uso em carga indutiva. Dois todos os três terminais para dissipador de calor externo, o BTA16 fornece uma tensão de isolamento nominal de 2500 VRMS em conformidade com os padrões UL.
PRINCIPAL CARACTERÍSTICAS :
|
s símbolo |
valor e |
u nit |
|
TI (RMS) |
16 |
A |
|
VDRM/VRRM |
600/800/ 1200 |
V |
|
VTM |
\[≤] 1.5 |
V |
ABSOLUTO MÁXIMO CLASSIFICAÇÕES :
|
Parâmetro |
Símbolo l |
Valor e |
U nit |
|
Faixa de temperatura de junção de armazenamento |
Tstg |
-40~150 |
"C |
|
Faixa de temperatura de junção operacional |
Tj |
-40~125 |
"C |
|
Tensão repetitiva de pico em estado desligado (Tj=25C) |
VDRM |
600/800/ 1200 |
V |
|
Tensão repetitiva de pico reversa (Tj=25C) |
VRRM |
600/800/ 1200 |
V |
|
Corrente RMS no estado ligado |
TI (RMS) |
16 |
A |
|
Corrente de estado estacionário de pico não repetitiva (ciclo completo, F=50Hz) |
ITSM |
160 |
A |
|
Valor I2t para fusão (tp=10ms) |
I2t |
128 |
A2s |
|
Taxa crítica de subida da corrente de estado ligado (IG=2× IGT) |
dI/dt |
50 |
A/ μ s |
|
Corrente de porta de pico |
IGM |
4 |
A |
|
Dissipação média de potência de porta |
PG(AV) |
1 |
W |
|
Pico de potência do portão |
PGM |
5 |
W |
ELÉTRICO CARACTERÍSTICAS (Tj=25C a menos que especificado de outra forma)
3 Quadrantes uff1a
| Pa rameter | Valor e | |||||||
| Teste Condição | Q uadrante | TW | S W | CW | BW | U nit | ||
| I GT | V D = 12 V , | 5 | 10 | 35 | 50 | A | ||
| V GT | R L =33 \u03a9 | \u2160 - \u2161 - \u2162 | MAX | 1.3 | V | |||
| V GD | V D = V DRM | \u2160 - \u2161 - \u2162 | MIN | 0 2 | V | |||
| I H | I T = 100 mA | MAX | 15 | 25 | 40 | 60 | A | |
| \u2160 - \u2162 | 20 | 30 | 50 | 70 | m | |||
| I L | I G = 1.2 I GT | \u2161 | MAX | 25 | 40 | 60 | 90 | A |
| V D = 2/3 V DRM T j =125 C Portão aberto n | ||||||||
| dV / dt | MIN | 100 | 200 | 500 | 1000 | V /5 s | ||
4 Quadrantes uff1a
| Parâmetro | Valor e | |||||
| Teste Condição | Q uadrante | C | B | U nit | ||
| \u2160 - \u2161 - \u2162 | 25 | 50 | A | |||
| I GT | V D =12 V , | u2163 | 50 | 70 | A | |
| V GT | R L =33 \u03a9 | A LL | MAX | 1.5 | V | |
| V GD | V D = V DRM | A LL | MIN | 0.2 | V | |
| I H | I T = 100 mA | MAX | 40 | 60 | A | |
| \u2160 - \u2162 - u2163 | 50 | 70 | m | |||
| I L | I G =1. 2 I GT | \u2161 | MAX | 70 | 90 | A |
| V D = 2/3 V DRM T j =125 C Portão aberto n | ||||||
| dV / dt | MIN | 200 | 500 | V /5 s | ||
ESTÁTICO CARACTERÍSTICAS
| S símbolo | Teste Condição | Valor e | U nit | ||
| V TM | I TM = 22.5 A t p =380μ s | T j =2 5 C | MAX | 1.5 | V |
| I D RM | T j =2 5 C | 5 | A | ||
| I R RM | V DRM = V RRM | T j = 125 C | MAX | 1 | A |
TÉRMICO RESISTÊNCIAS
| S símbolo | Teste Condição | Valor e | U nit | |

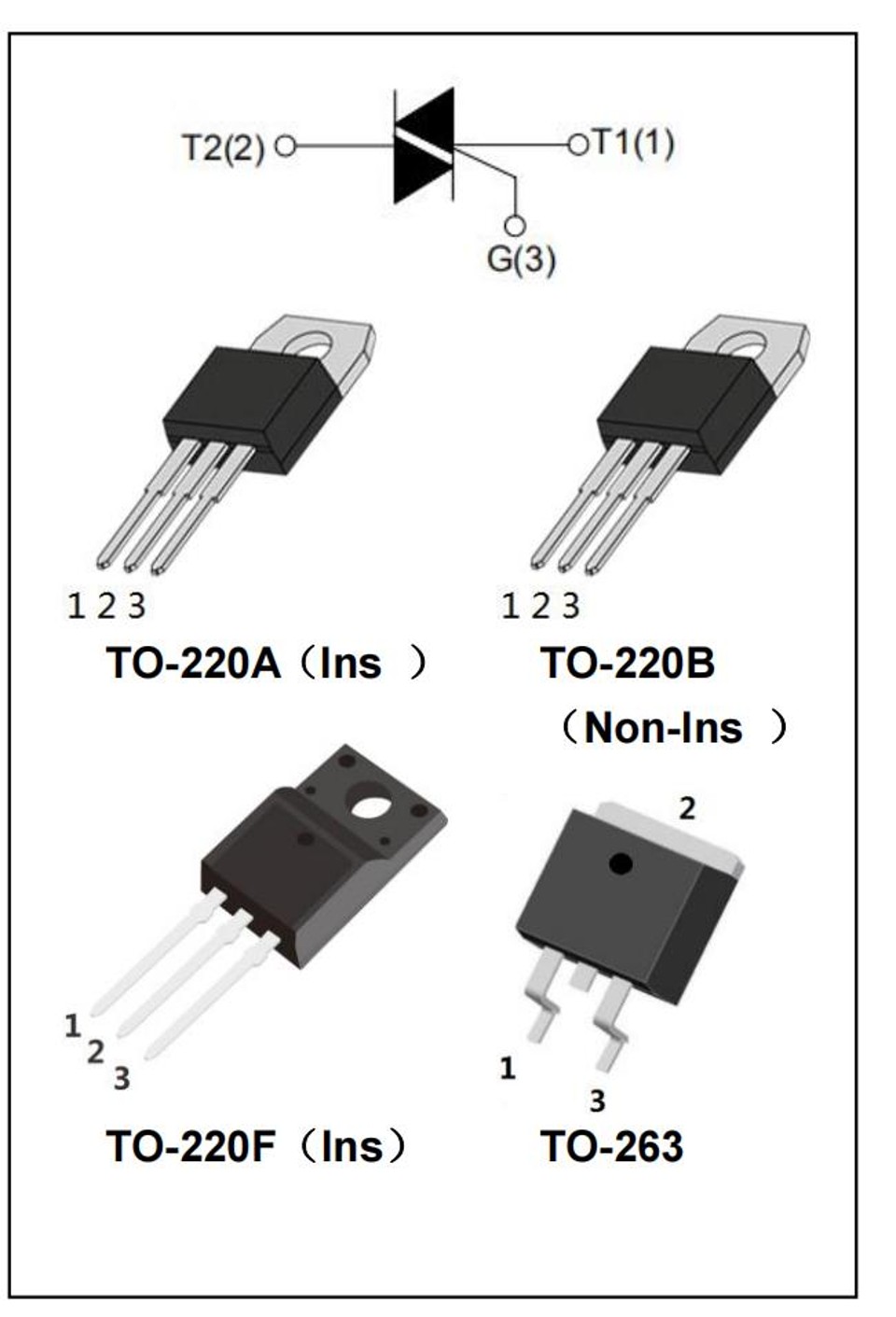

| R th ( j - c ) | TO -220 A ( Ins ) | 2.1 | "C /W | |
| TO - 220 B ( Non - Ins ) | 1.3 | |||
| TO - 220 F ( Ins ) | 2.3 | |||
| junção para caso ( AC ) | TO - 263 | 2.4 | ||

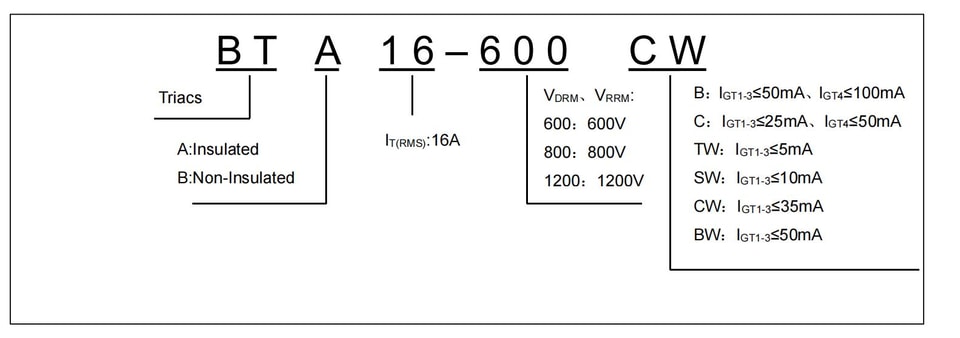

INFORMAÇÕES DE PEDIDO

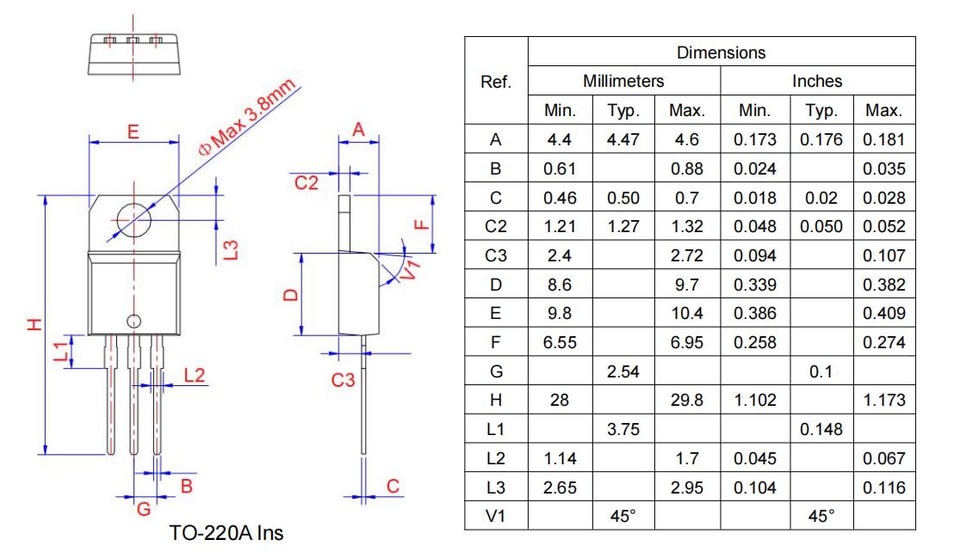

DADOS MECÂNICOS DO PACOTE
