YZPST-150B120F23
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

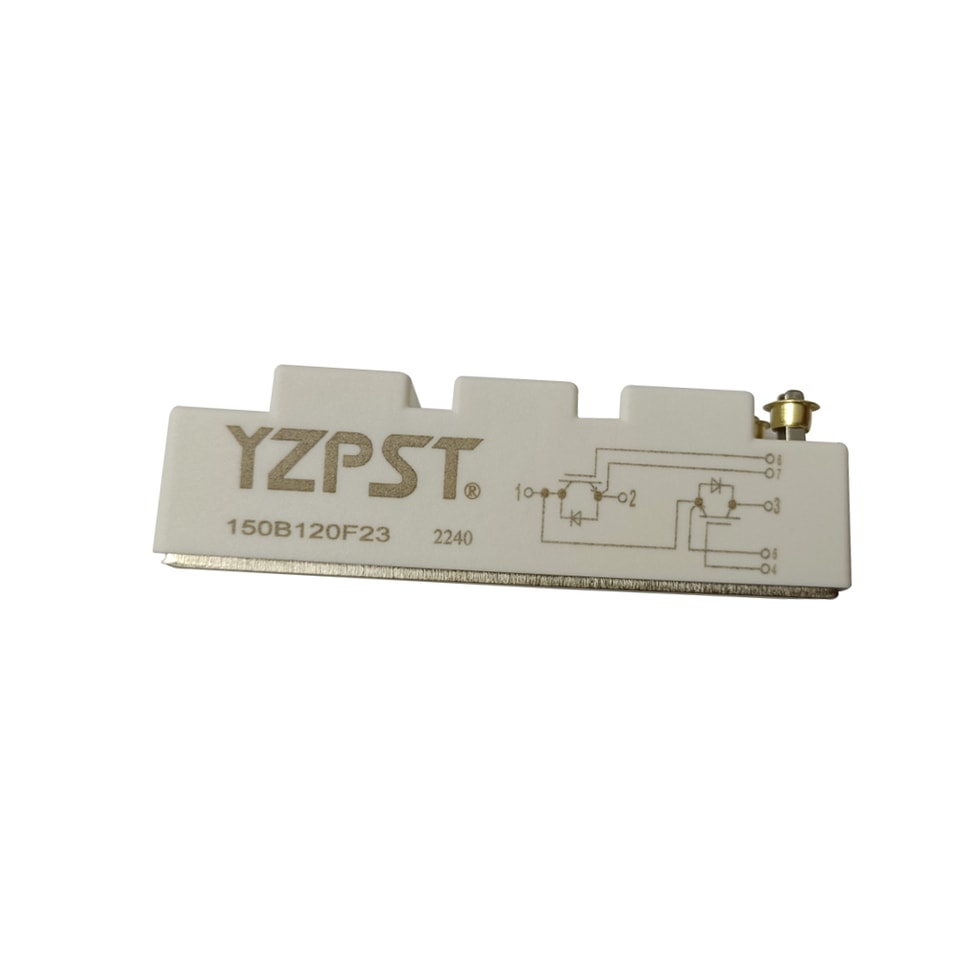

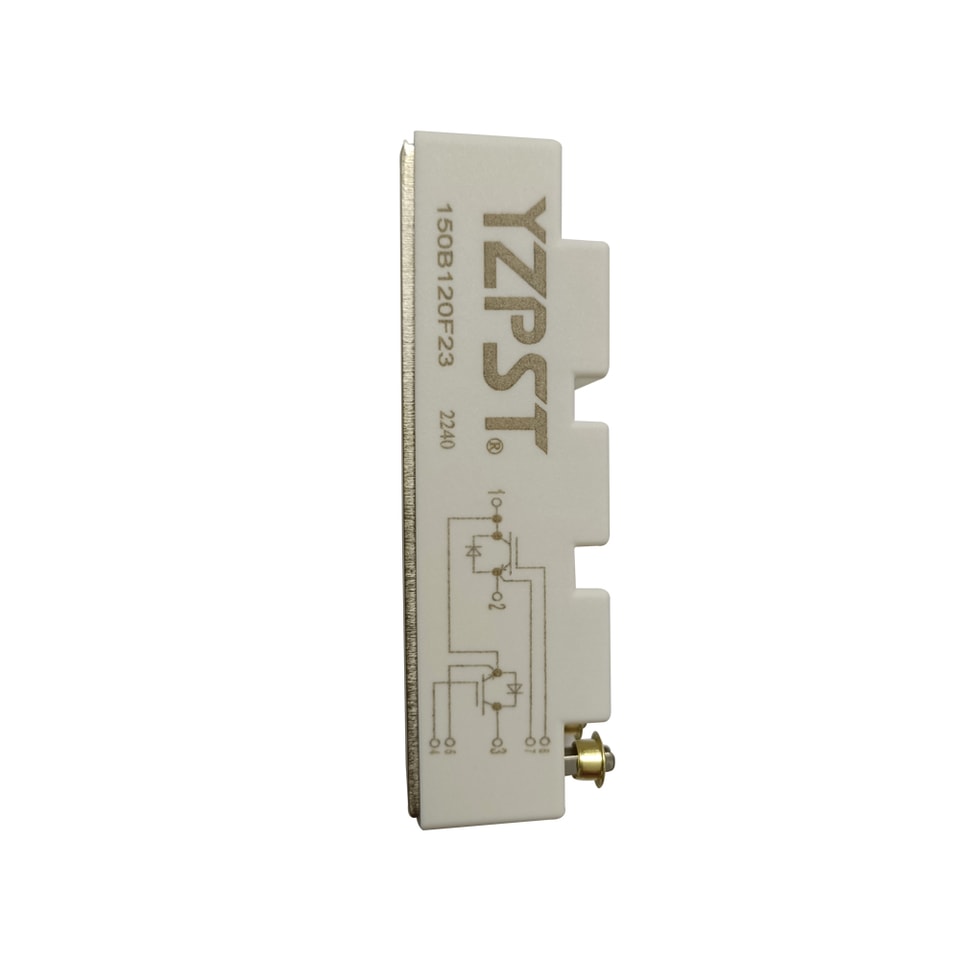

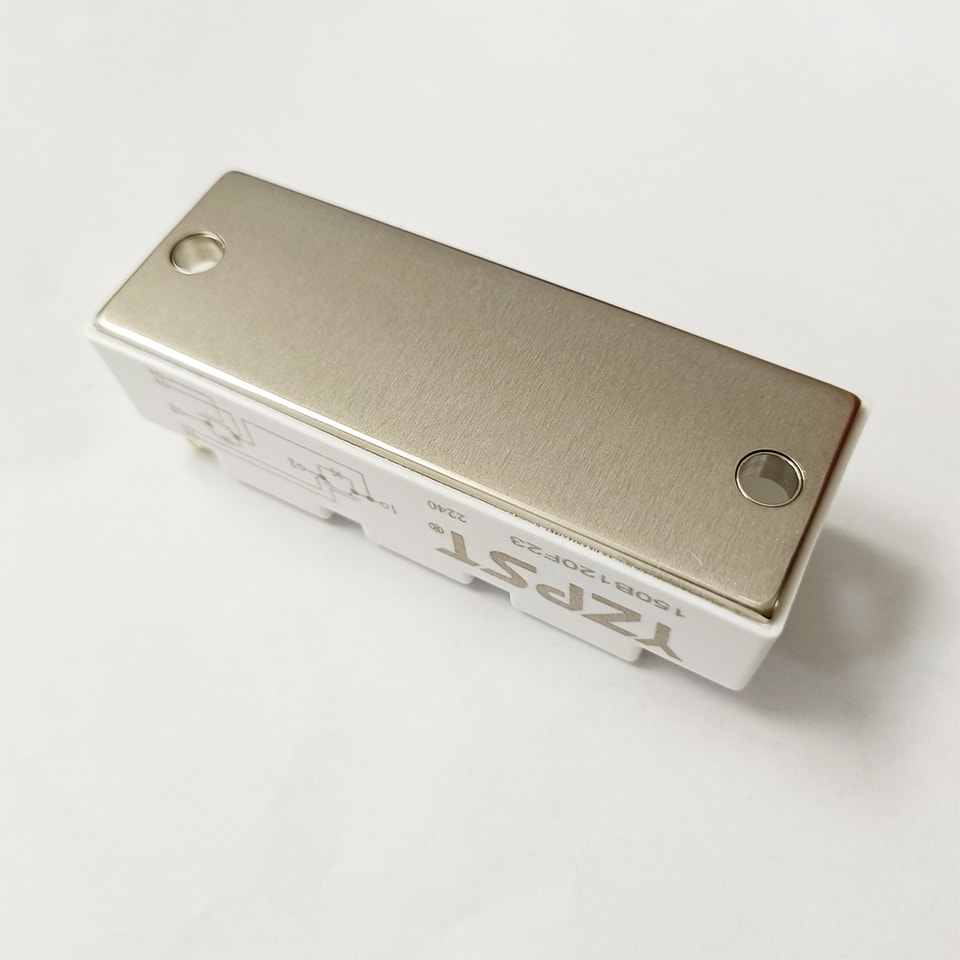

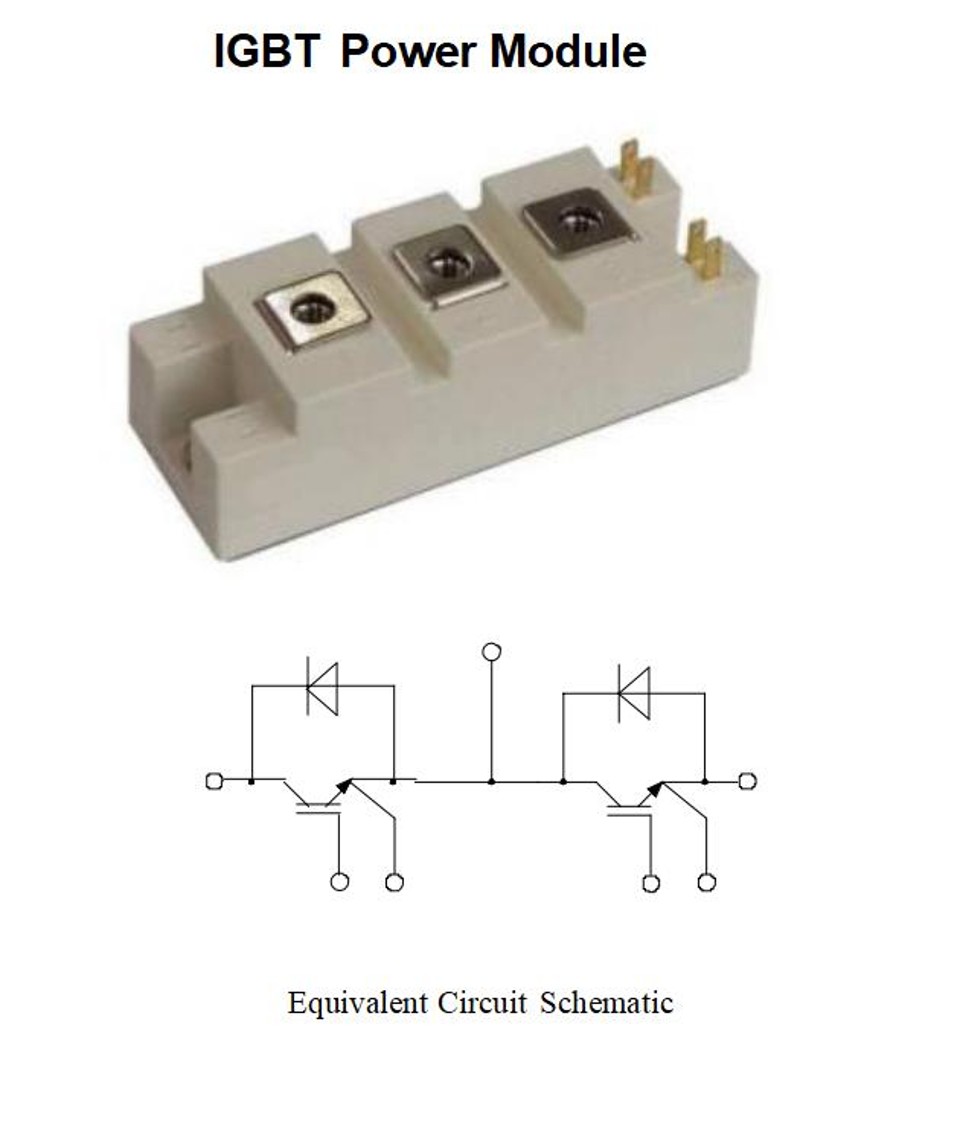

Módulo de potência IGBT YZPST-150B120F23
VCE=1200V IC=150A
Aplicações
Inversor para acionamento de motor
Amplificador de acionamento servo AC e DC
UPS (fontes de alimentação ininterruptas)
Máquina de solda com comutação suave
Características
Baixo Vce(sat) com tecnologia Trench Field-stop
Vce(sat) com coeficiente de temperatura positivo
Inclui FWD antiparalelo de recuperação rápida e suave
Alta capacidade de curto-circuito (10 us)
Estrutura de módulo de baixa indutância
Temperatura máxima de junção 175 ℃
Absoluto Máximo Máximos
Parâmetro | Símbolo | Condições | Valor | Unidade |
Tensão coletor-emissor | VCES | VGE=0V, IC =1mA, Tvj=25℃ | 1200 | V |
Corrente contínua do coletor | IC | Tc=100℃ | 150 | A |
Corrente de pico do coletor | ICRM | tp=1ms | 300 | A |
Tensão gate-emissor | VGES | Tvj=25℃ | ±20 | V |
Dissipação total de potência (inversor IGBT) | Ptot | Tc=25℃ Tvjmax=175℃ | 968 | W |
Características do IGBT
| Parâmetro | Valor | Unidade | ||||
| Símbolo | Condições | Mín. | Típ. | Máx. | ||
| Tensão de limiar porta-emissor | VGE(th) | VGE=VCE, IC =4mA,Tvj=25℃ | 5.2 | 6 | 6.8 | V |
| VCE=1200V,VGE=0V, Tvj=25℃ | 1 | mA | ||||
| Corrente de corte coletor-emissor | ICES | VCE=1200V,VGE=0V, Tvj=125℃ | 5 | mA | ||
| Coletor-Emissor | Ic=150A,VGE=15V, Tvj=25℃ | 1.8 | 2.1 | V | ||
| Tensão de saturação | VCE(sat) | Ic=150A,VGE=15V, Tvj=125℃ | 2 | V | ||
| Capacitância de entrada | Cies | 9.8 | nF | |||
| Capacitância de saída | Coes | VCE=25V,VGE =0V, | 0.82 | nF | ||
| Capacitância de transferência reversa | Cres | f=1MHz, Tvj=25℃ | 0.48 | nF | ||
| Resistência interna do gate | Rgint | 2.5 | Ω | |||
| Tempo de atraso na ativação | td(on) | 185 | Ns | |||
| Tempo de subida | tr | IC =150 A | 55 | Ns | ||
| Tempo de atraso no desligamento | td(off) | VCE = 600 V | 360 | Ns | ||
| Tempo de descida | tf | VGE = ±15V | 115 | Ns | ||
| Dissipação de energia durante o tempo de acionamento | Eon | RG = 5.1Ω | 15.4 | mJ | ||
| Dissipação de energia durante o tempo de desligamento | Eoff | Tvj=25℃ | 11.6 | mJ | ||
| Tempo de atraso na ativação | td(on) | 200 | Ns | |||
| Tempo de subida | tr | IC =150 A | 60 | Ns | ||
| Tempo de atraso no desligamento | td(off) | VCE = 600 V | 420 | Ns | ||
| Tempo de descida | tf | VGE = ±15V | 120 | Ns | ||
| Dissipação de energia durante o tempo de acionamento | Eon | RG =5.1Ω | 23.2 | mJ | ||
| Dissipação de energia durante o tempo de desligamento | Eoff | Tvj = 125 ℃ | 17 | mJ | ||
| Tp≤10us,VGE=15V, | ||||||
| Dados de curto-circuito | Isc | Tvj=150℃,Vcc=600V, | 500 | A | ||
| VCEM≤1200V | ||||||
Características do diodo
| Parâmetro | Valor | Unidade | ||||
| Símbolo | Condições | Mín. | Típ. | Máx. | ||
| Corrente contínua direta do diodo | IF | Tc=100℃ | 150 | A | ||
| Corrente de pico direta do diodo | IFRM | 300 | A | |||
| IF=150A,Tvj=25℃ | 1.8 | 2.3 | V | |||
| Tensão direta | VF | IF=150A,Tvj=125℃ | 1.85 | V | ||
| Parâmetro | Valor | Unidade | ||||
| Símbolo | Condições | Mín. | Típ. | Máx. | ||
| Carga recuperada | Qrr | 13.4 | uC | |||
| IF =150 A | ||||||
| Corrente de pico de recuperação reversa | Irr | VR=600V | 143 | A | ||
| Tempo de recuperação reversa | trr | -diF/dt =2200A/us | 160 | ns | ||
| Energia de recuperação reversa | Erec | Tvj=25℃ | 9.1 | mJ | ||
| Carga recuperada | Qrr | 26.1 | uC | |||
| IF =150 A | ||||||
| Corrente de pico de recuperação reversa | Irr | VR=600V | 178 | A | ||
| Tempo de recuperação reversa | trr | -diF/dt =2200A/us | 440 | ns | ||
| Energia de recuperação reversa | Erec | Tvj = 125 ℃ | 15.4 | mJ | ||
Características do móduloTC=25°C salvo indicação em contrário
| Parâmetro | Símbolo | Condições | Valor | Unidade | ||
| Mín. | Típ. | Máx. | ||||
| Tensão de isolamento | Visol | t=1 min, f=50Hz | 2500 | V | ||
| Temperatura máxima da junção | Tjmax | 150 | ℃ | |||
| Temperatura de junção de operação | Tvjop | -40 | 125 | ℃ | ||
| Temperatura de armazenamento | Tstg | -40 | 125 | ℃ | ||
| por inversor IGBT | 0.155 | K/W | ||||
| Junção à carcaça | R θjc | por inversor de diodo | 0.292 | K/W | ||
| Carcaça ao dissipador | R θcs | Graxa térmica condutiva aplicada | 0.05 | K/W | ||
| Torque dos eletrodos do módulo | Mt | Recomendado (M5) | 2.5 | 5 | N·m | |
| Torque do módulo ao dissipador | Ms | Recomendado (M6) | 3 | 5 | N·m | |
| Peso do módulo | G | 150 | g | |||

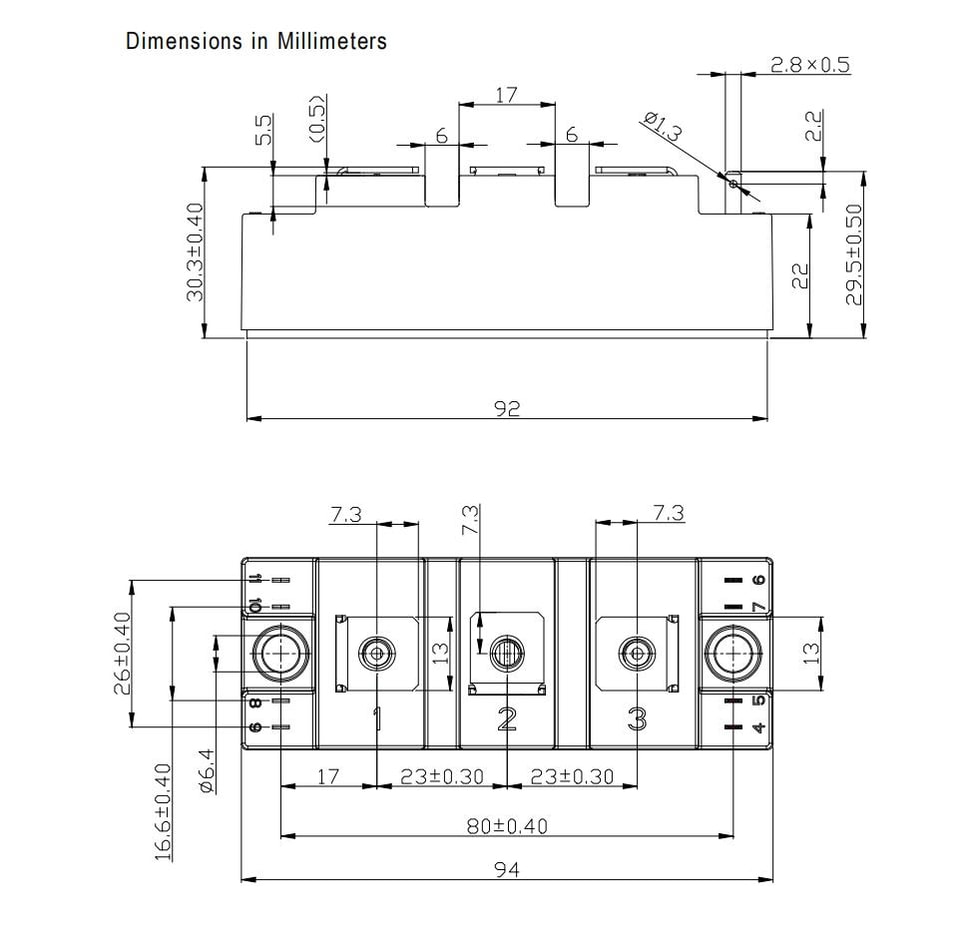

Dimensões da embalagem
Para mais informações sobre YZPST-150B120F23faça o download do arquivo PDF acima intitulado YZPST-150B120F23 "
