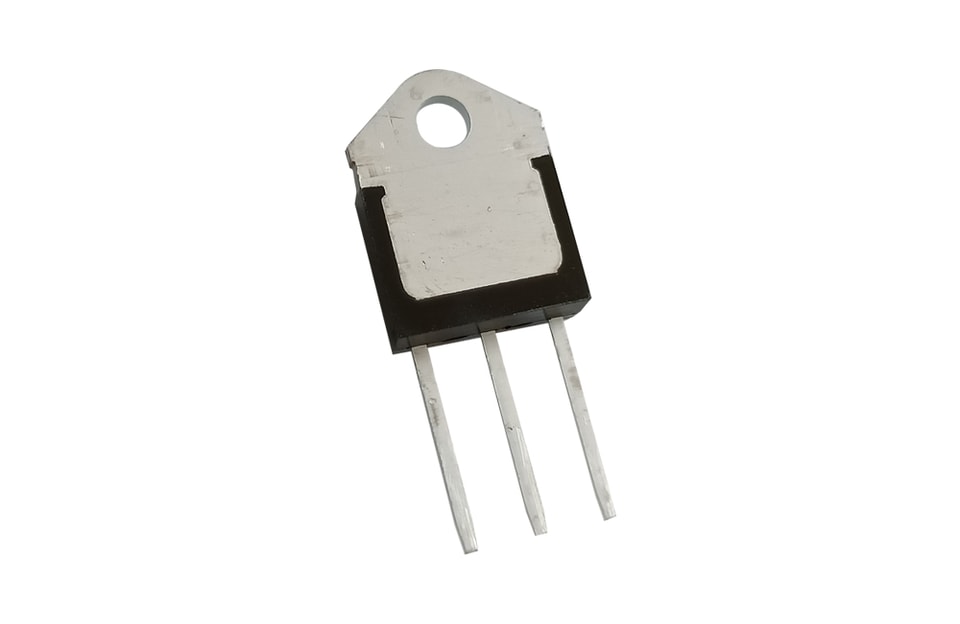

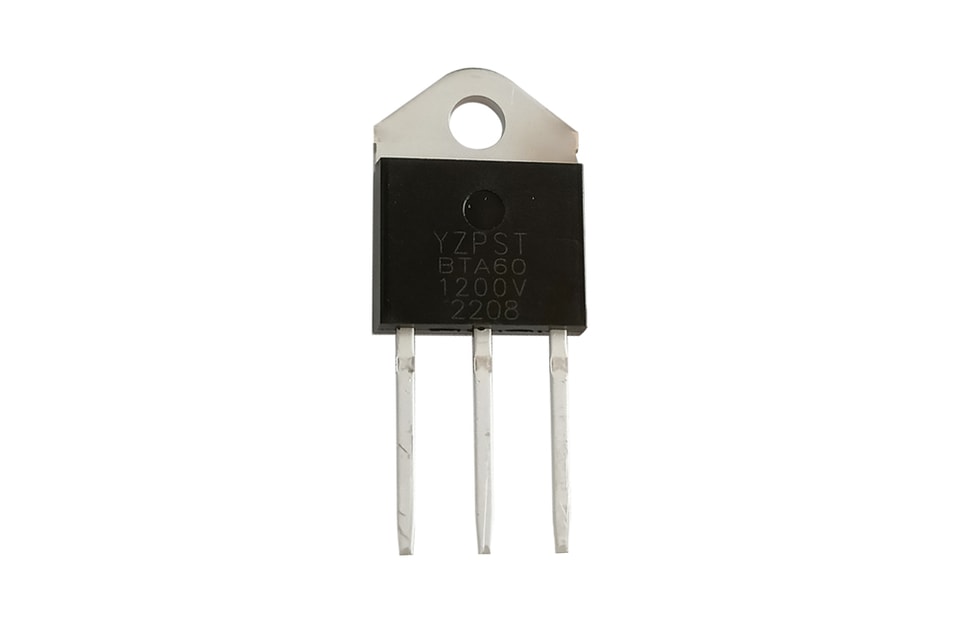

Série BTA60 — TRIACs de 60 A
DESCRIÇÃO:
A série de triacs BTA60 é adequada para todos os modelos de controle, sendo utilizada em aplicações como controle de motores, iluminação industrial e doméstica, aquecimento e chaveamento estático, controladores de velocidade de motores etc. Graças à sua técnica de montagem com presilha, oferece desempenho superior na capacidade de suportar correntes de surto.
Ao usar uma pastilha cerâmica interna, a série BTA oferece aba com isolamento de tensão (classificada em 2500 VRMS), em conformidade com as normas UL.
Símbolo | Valor | Unidade |
IT(RMS) | 60 | A |
VDRMVRRM | 1200/1600 | V |
VTM | 1.55 | V |
VALORES NOMINAIS MÁXIMOS ABSOLUTOS
Parâmetro | Símbolo | Valor | Unidade |
Faixa de temperatura de junção de armazenamento | Tstg | -40 ~150 | ℃ |
Faixa de temperatura de junção em operação | Tj | -40~125 | ℃ |
Tensão de pico repetitiva em estado de bloqueio (T =25℃) | VDRM | 1200/1600 | V |
Tensão de pico reversa repetitiva (T =25℃) | VRRM | 1200/1600 | V |
Corrente RMS em condução | IT(RMS) | 60 | A |
Corrente de pico de surto em condução não repetitiva (ciclo completo, F=50 Hz) |
ITSM |
500 |
A |
I2Valor de t para fusão (tp=10ms) | I2t | 1250 | A2S |
Taxa crítica de aumento da corrente em estado de condução (I = 2×IGT) | dI/dt | 50 | A/μS |
Corrente de pico de gate | IGM | 8 | A |
Dissipação média de potência da gate | PG(AV) | 1 | W |
CARACTERÍSTICAS ELÉTRICAS (T=25℃salvo especificação em contrário)
3 quadrantes
Símbolo |
Condição de teste |
Quadrante |
|
Valor |
Unidade |
IGT |
V =12V R =33Ω |
Ⅰ Ⅱ Ⅲ |
MÁX. |
50 |
mA |
VGT | Ⅰ-Ⅱ-Ⅲ | MÁX. | 1.3 | V | |
VGD | VD=VDRMTj=125℃ R=3,3KΩ | Ⅰ-Ⅱ-Ⅲ |
MÍN. | 0.2 | V |
IL | IG=1,2IGT | Ⅰ-Ⅲ |
MÁX. | 80 | mA |
II | 180 | ||||
IA | IT=100mA | MÁX. | 80 | mA | |
dV/dt | VD=2/3VDRM Gate Aberto Tj=125℃ | MÍN. | 1000 | V/μs | |
CARACTERÍSTICAS ESTÁTICAS
Símbolo | Parâmetro | Valor(MÁX.) | Unidade | |
VTM | ITM=80A tp=380μs | Tj =25℃ | 1.65 | V |
IDRM | VD=VDRMVR=VRRM | Tj =25℃ | 10 | μA |
IRRM | Tj =125℃ | 5 | mA | |
Resistências térmicas
Símbolo | Parâmetro | Valor | Unidade |
Rth(j-a) | junção ao ambiente | 50 |
℃/W |
Rth(j-c) | Junção para encapsulamento (CA) | 0.8 |
Esquema de informações para pedido
Dados Mecânicos da Embalagem TO-3P
Para mais informações sobreYZPST-BTA60baixe o arquivo PDF acima com o nome " YZPST-BTA60 "
