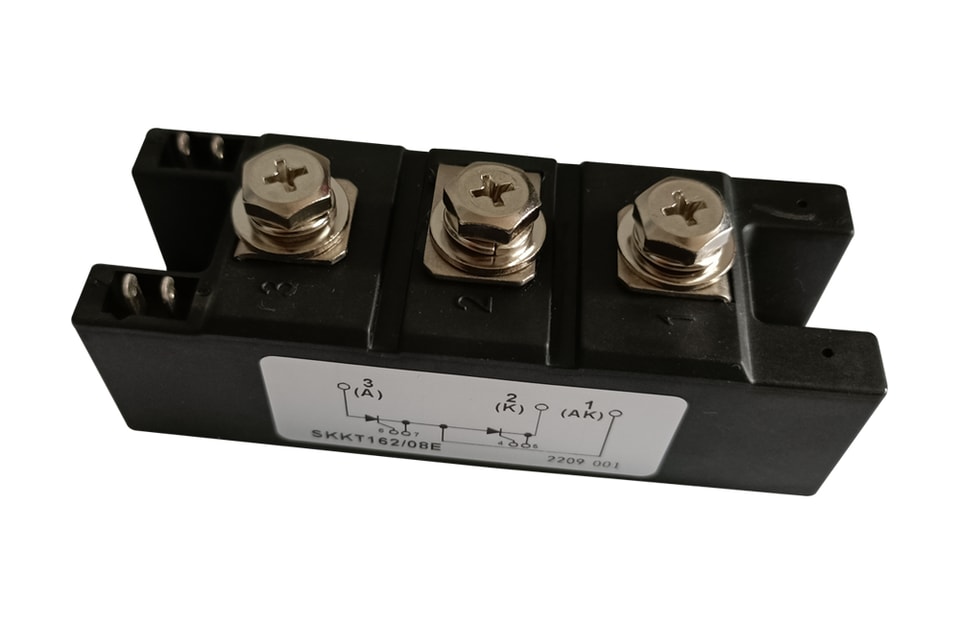

YZPST-SKKT162-08E

Duplo Módulos tiristores

TIPO: YZPST-SKKT162/08E

Características

Transferência de calor através de base metálica isolada em cerâmica de nitreto de alumínio
Contatos de pressão em metal precioso para alta confiabilidade
Tiristor com gate amplificador

Aplicações típicas

· Controle de motor CC

· Soft starters para motor CA

· Controle de temperatura

· Dimerização profissional de iluminação

Valores máximos

Símbolo	Condição	Máximos	Unidade
IT(AV)	Monofásico, meia onda, condução de 85° TC=77℃	162	A
ITRMS	Monofásico, meia onda,8condução de 5°	250	A
ITSM	TC=125℃	4800	A
I2t	TC=125℃	115	kA2S
VDRM/VRRM	TC=125℃	800/800	V
di/dt	não repetitivo	200	A/us
Viso	A.C.1m/1S	4000/4500	V
Tj		-40 ~ +125	℃
Tstg		-40 ~ +125	℃
W		-	g

Características elétricas

Símbolo	Condição	Máximos	Unidade
IDRM/IRRM	Em VDRM，monofásico，meia onda，TC=125℃	60	mA
VTM	Corrente no estado ligado500A，Tj=25℃	1.85	V
VT(TO)	Tj=125℃	1.35	V
tgd	Tj=25℃	1	us
tq	Tj=125℃		us
IGT/VGT	Tj=25℃	150 / 2	mA/V
VGD	VD=67%VDRM, Tj=125℃	0.25	V
DV/DT	VD=67%VDRM	1000	V/us
IA	Tj=25℃	400	mA
IL	Tj=25℃	1000	mA
Rth(j-c)	Por módulo	0.08	K/W

Desenho de contorno

Para mais informações sobreYZPST-SKKT162-08Epor favor, baixe o arquivo PDF acima denominado "YZPST-SKKT162-08E"
