YZPST-230B170F62
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos

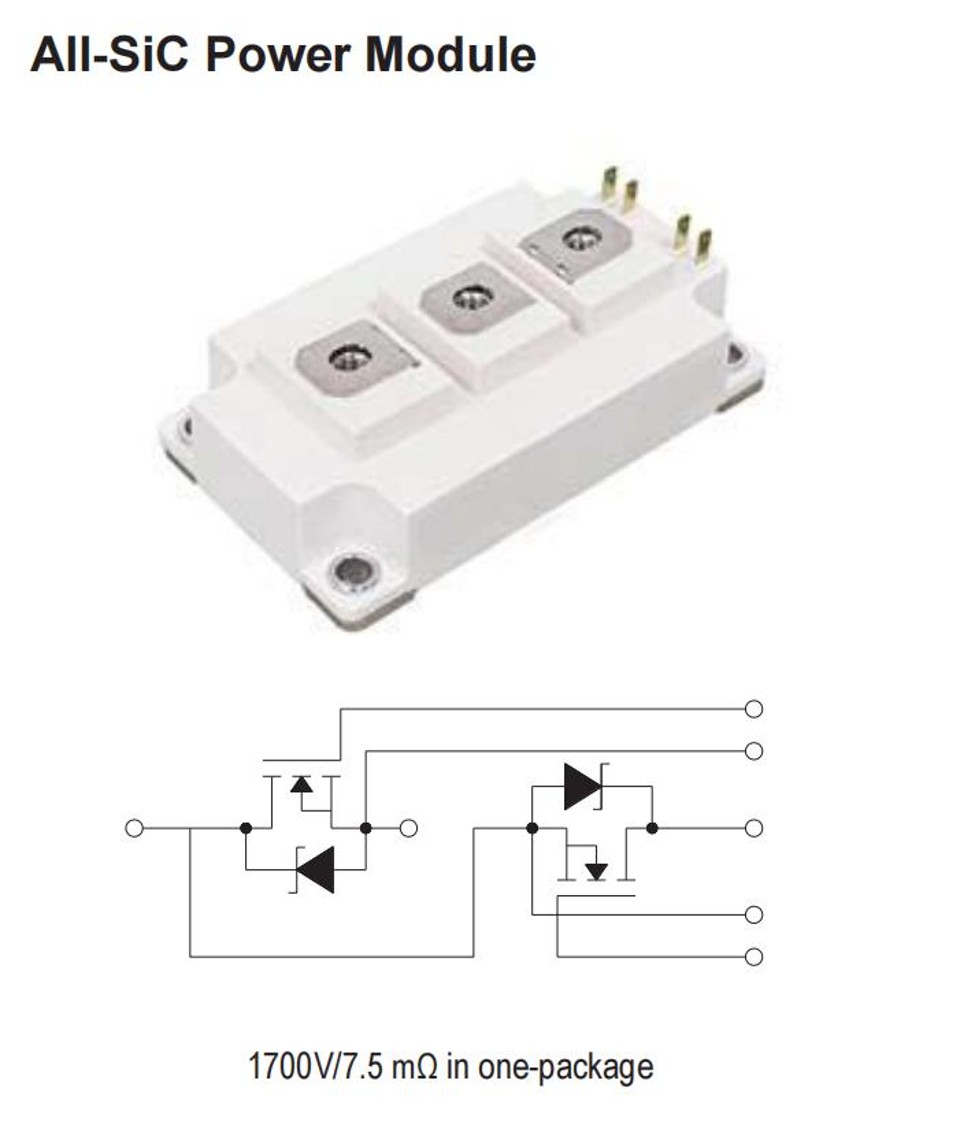

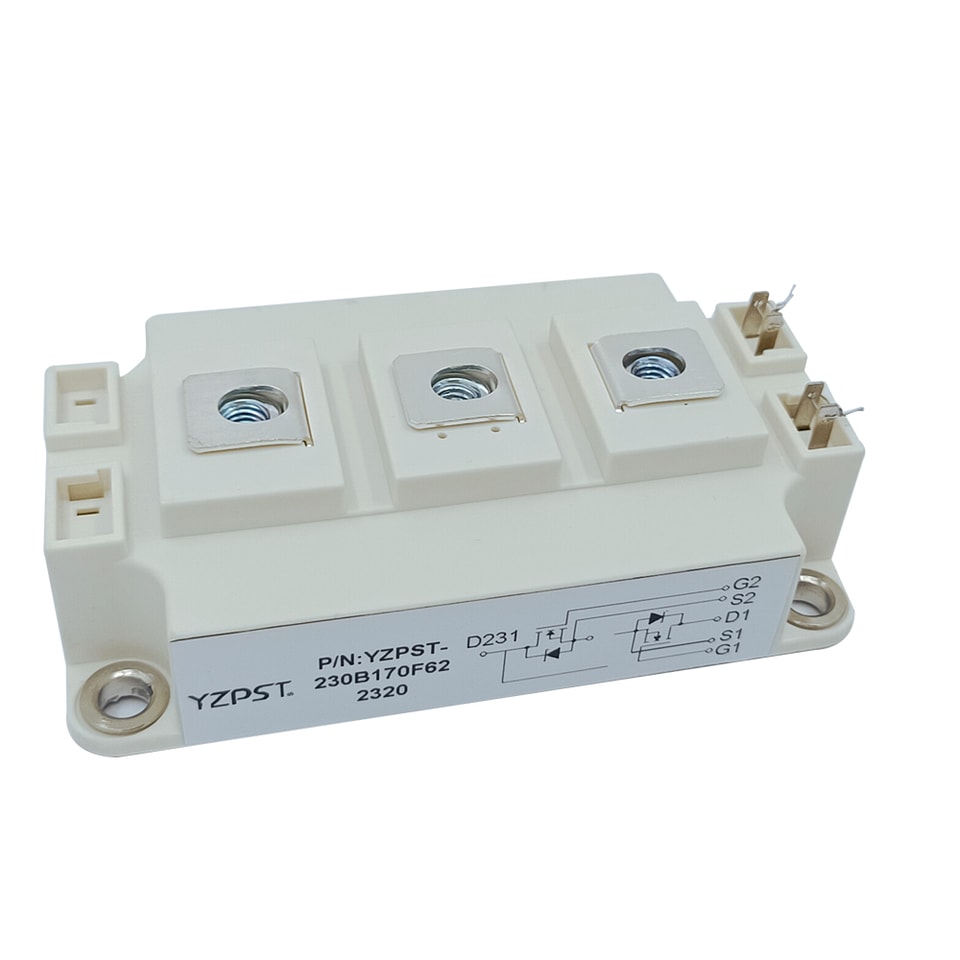

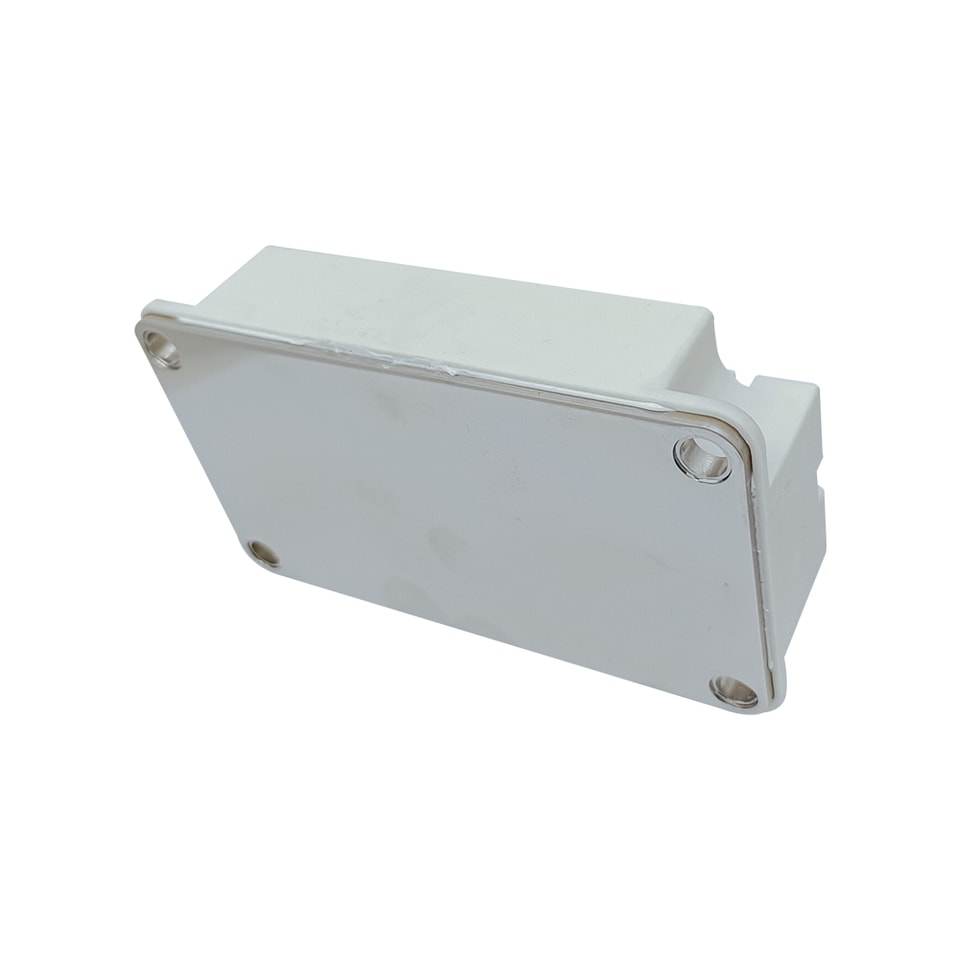

Módulo de potência totalmente em SiC P/N:YZPST-230B170F62
VDS=1700V RDS(on)=7,5mΩ
Aplicações
Aquecimento por indução
Inversores solares e eólicos
Conversores CC/CA
Características
Perda ultrabaixa
Operação em alta frequência
Corrente de recuperação reversa zero do diodo
Corrente de cauda de desligamento zero do MOSFET
Dispositivo normalmente desligado, operação à prova de falhas
Facilidade de ligação em paralelo
Classificações máximas absolutas (TC =25℃ salvo especificação em contrário)
| Parâmetro | ||||
| Símbolo | Condições | Valor | Unidade | |
| Tensão dreno-fonte | VDSmáx | 1700 | V | |
| VGS=20V, Tc=25℃ | 230 | |||
| Corrente contínua de coletor | ID | VGS=20V, Tc=100℃ | 200 | A |
| Tensão gate-fonte | VGSmáx | Valores máximos absolutos | -10V/+25V | V |
| Tensão gate-fonte | VGSop | Valores operacionais recomendados | -5V/+20V | V |
| Temperatura da junção e de armazenamento em operação | TJ TSTG | -40~+155 | ℃ |
Características elétricas Características (TC =25℃ salvo especificação em contrário)
| Parâmetro | Valor | Unidade | ||||
| Símbolo | Condições | Mín. | Típ. | Máx. | ||
| Tensão de limiar da porta | VGSth | ID =108mA | 2 | 2.6 | 4 | V |
| Corrente de dreno com tensão de gate zero | IDSS | VDS=1700V,VGS=0V | 6 | 600 | uA | |
| Corrente de fuga gate-fonte | IGSS | VGS=20 V | 1500 | nA | ||
| VGS=20V, IDS=230A | 7.5 | 11.7 | ma | |||
| Resistência em estado de condução | RDS(on) | VGS=20V, IDS=230A,Tvj=150℃ | 15 | ma | ||
| Capacitância de entrada | Ciss | 21.3 | nF | |||
| Capacitância de saída | Coss | VGS=0V,VDS=1000V, VAC=25mV f=1MHz | 0.99 | nF | ||
| Capacitância de transferência reversa | Crss | 0.04 | nF | |||
| Carga gate-source | QGS | 324 | nC | |||
| Carga gate-drain | QGD | VDS=1200V, VGS= +20V/-5V | 150 | nC | ||
| Carga total de gate | QG | ID =300 A | 1158 | nC | ||
| Tempo de atraso na ativação | td(on) | 27 | ns | |||
| ID =180A | ||||||
| Tempo de subida | tr | VDS =1200V | 32 | ns | ||
| Tempo de atraso no desligamento | td(off) | VGS = +20V/-5V | 36 | ns | ||
| Tempo de descida | tf | RG= 2.5a | 10 | ns | ||
| Dissipação de energia durante o tempo de ligação | ID =180A | |||||
| Eon | VDS =1200V | 1.2 | mJ | |||
| VGS = +20V/-5V | ||||||
| RG= 2.5a | ||||||
| Dissipação de energia durante o tempo de desligamento | Eoff | L=200uH | 2 | mJ | ||
| IF=300A | 1.6 | 1.9 | V | |||
| Tensão direta do diodo | VSD | IF=300A, Tvj=150℃ | 2.2 | 2.8 | V | |
Características do módulocs (TC =25℃ salvo especificação em contrário)
| Parâmetro | Valor | |||||
| Símbolo | Condições | Mín. | Típ. | Máx. | Unidade | |
| Tensão de isolamento da carcaça | Visol | t=1 min, f=50Hz | 2500 | V | ||
| Temperatura máxima da junção | Tjmax | 175 | ℃ | |||
| Temperatura de junção de operação | Tvj op | -40 | 150 | ℃ | ||
| Temperatura de armazenamento | Tstg | -40 | 125 | ℃ | ||
| Torque dos terminais do módulo | Mt | Recomendado (M6) | 3 | 6 | ||
| Torque do módulo ao dissipador | Ms | Recomendado (M6) | 3 | 6 | Nm | |
| Peso do módulo | G | 300 | g | |||

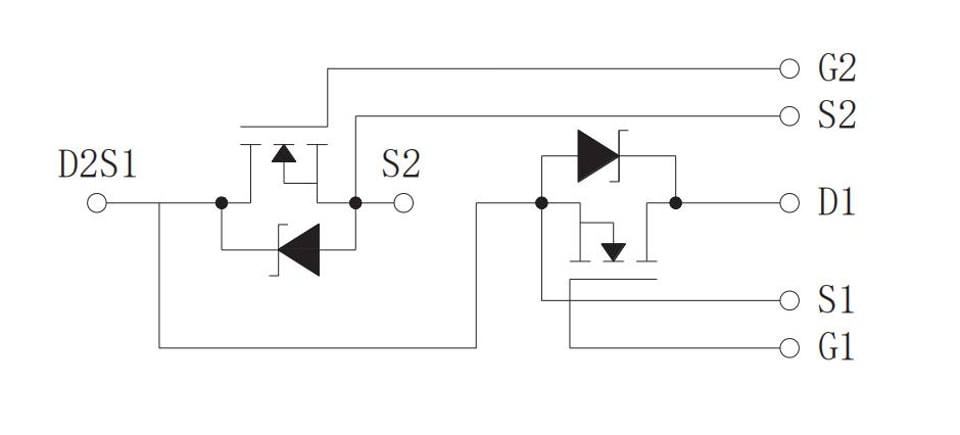

Circuito Diagrama

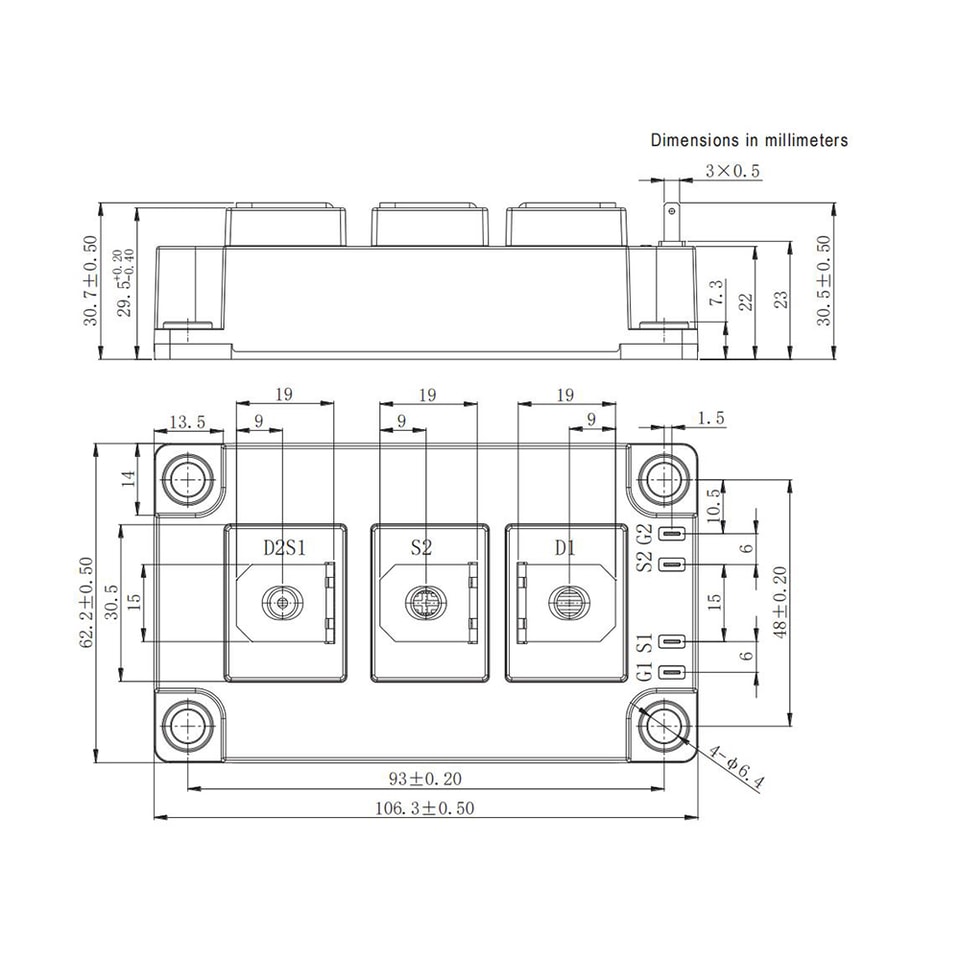

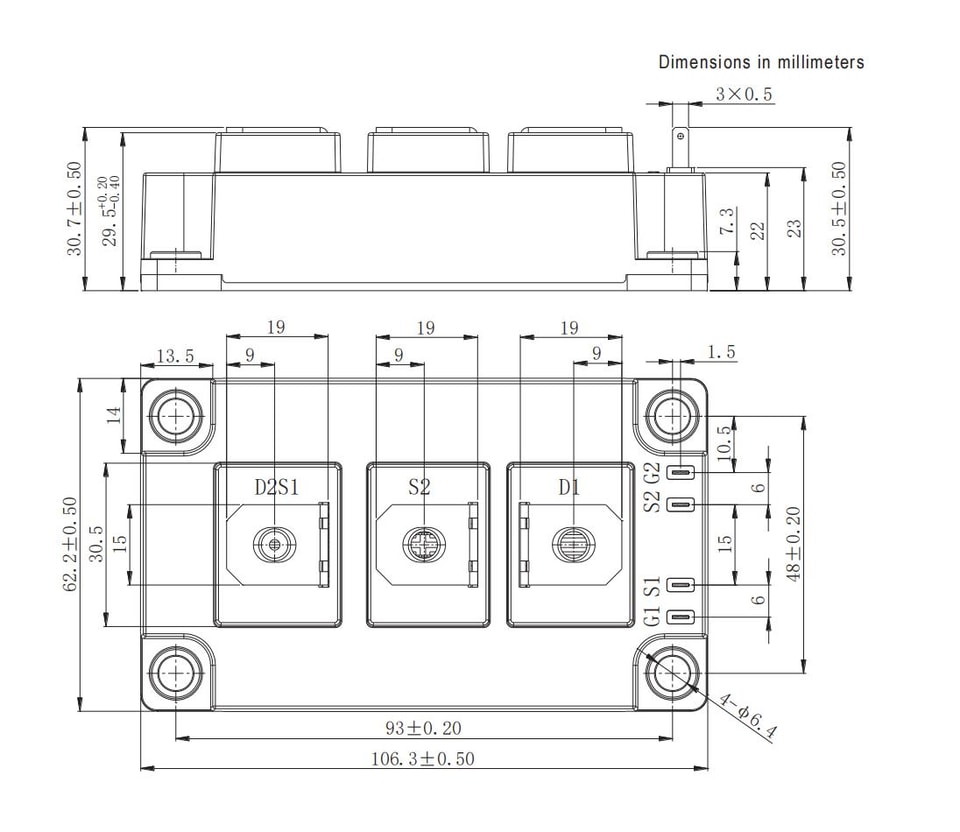

Dimensões da embalagem
