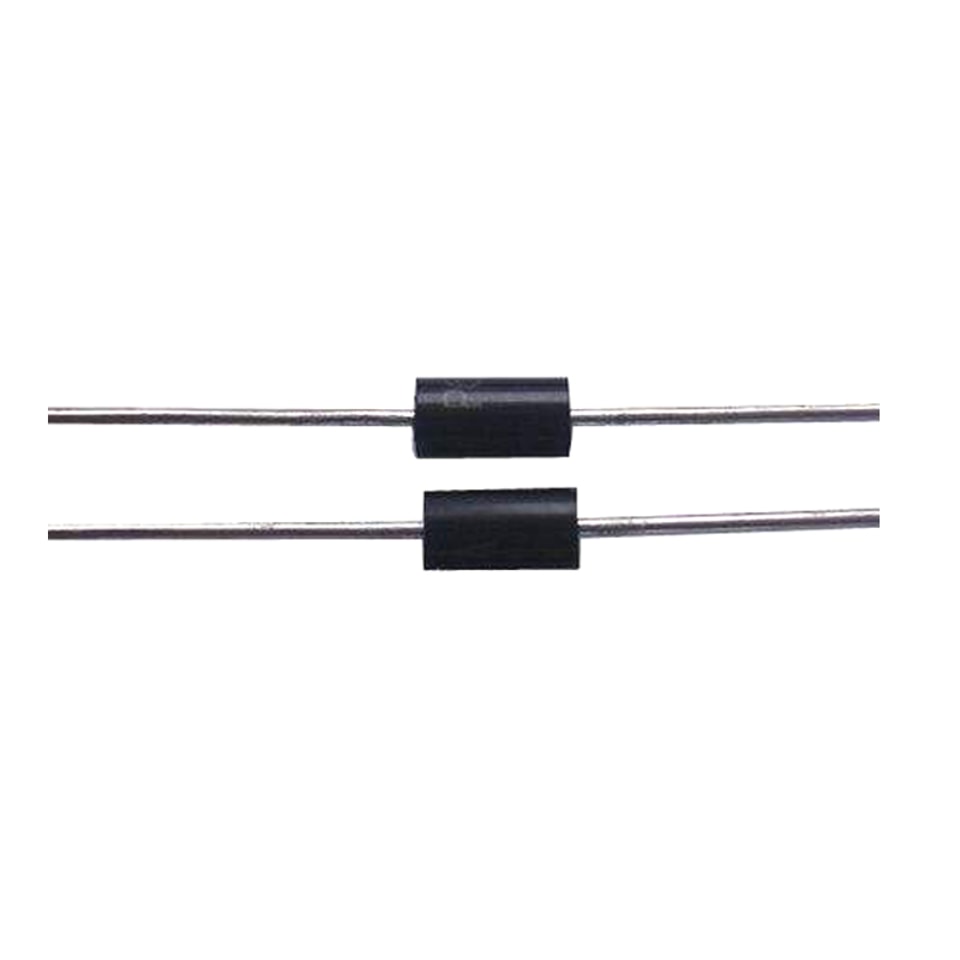

P/N: YZPST-2CL2FR Diodo retificador de alta tensão
2CL2FRDiodos retificadores de alta tensão: esta série adota estrutura mesa de alta confiabilidade e tecnologia de difusão, moldada em resina epóxi com estrutura compacta.
Característica
Característica de avalanche
Mais tamanhos para escolher
Moldado em resina epóxi a vácuo, com superfície anticorrosiva
Tj: -40 ℃—+150 ℃
Aplicação
Gerador de alta tensão
Equipamento de duplicação de alta tensão
Retificador de alta tensão de uso geral,
Conjunto multiplicador de alta tensão
Máximo classificações
Item | Símbolo | Unidade | Condições | Unidade | |
Tensão reversa de pico repetitiva | VRRM | KV | Ta = 25 °C IR = 0,02 µA | 35.0 | |
Corrente média direta |
IF(AV) | A | 50 Hz Onda semicossenoidal Carga resistiva @Tbreak=50 °C |
100 | |
Tempo de recuperação reversa | trr | S | IF=2mA IR=4mA IRR=1mA | 100 | |
Corrente de surto direta | IFSM | A | 0,01 s @ onda senoidal semicíclica 50 Hz | 15 | |
Operação Temperatura | ambiente | Ta | C |
| -40~ +125 |
Temperatura de armazenamento | T stg | C |
| -40~ +125 | |
Características elétricas Características (Ta=25Csalvo indicação especificado )
| Tensão de pico direta | VFM | V | @ Ta = 25 °C IF = 0,1 A | ≥50 |
| Corrente reversa de pico | IRRM1 | A | @ Ta = 25 °C VRM = VRRM | 2,0 máx. |
| IRRM2 | A | @ Ta = 100 °C VRM = VRRM | 20 máx. |

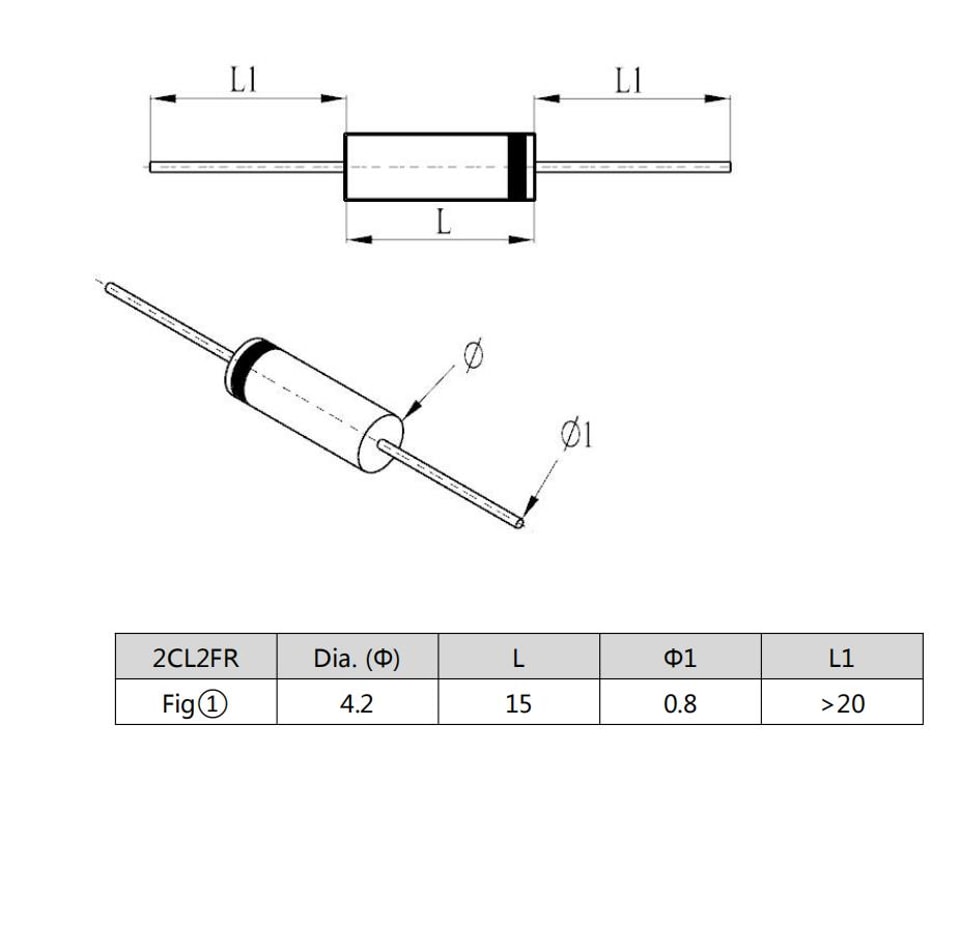

Dimensões( Unidade: mm)
Para mais informações sobreYZPST-2CL2FRbaixe o arquivo PDF acima com o nome "YZPST-2CL2FR-P526 "
