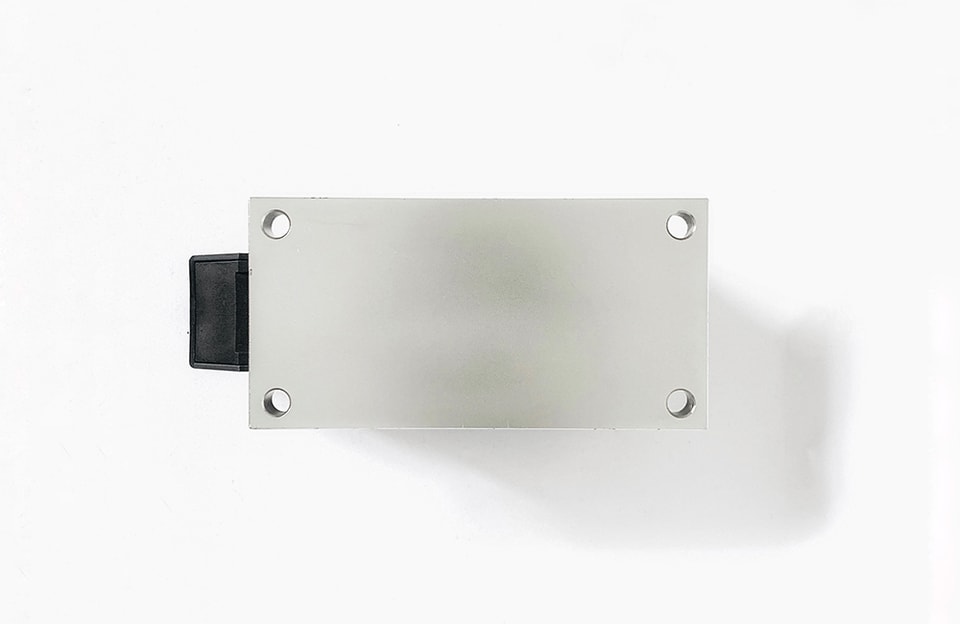

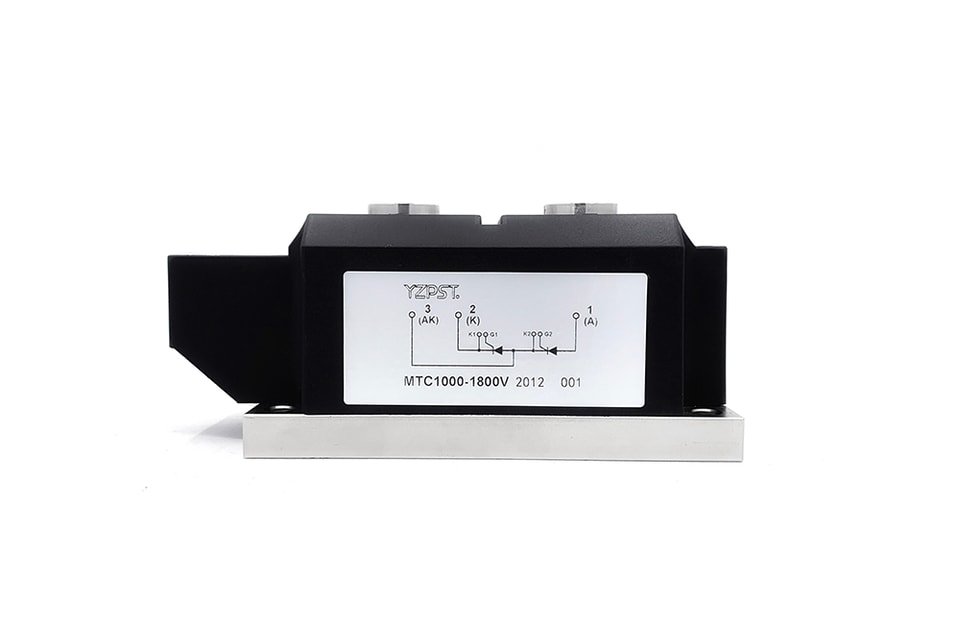

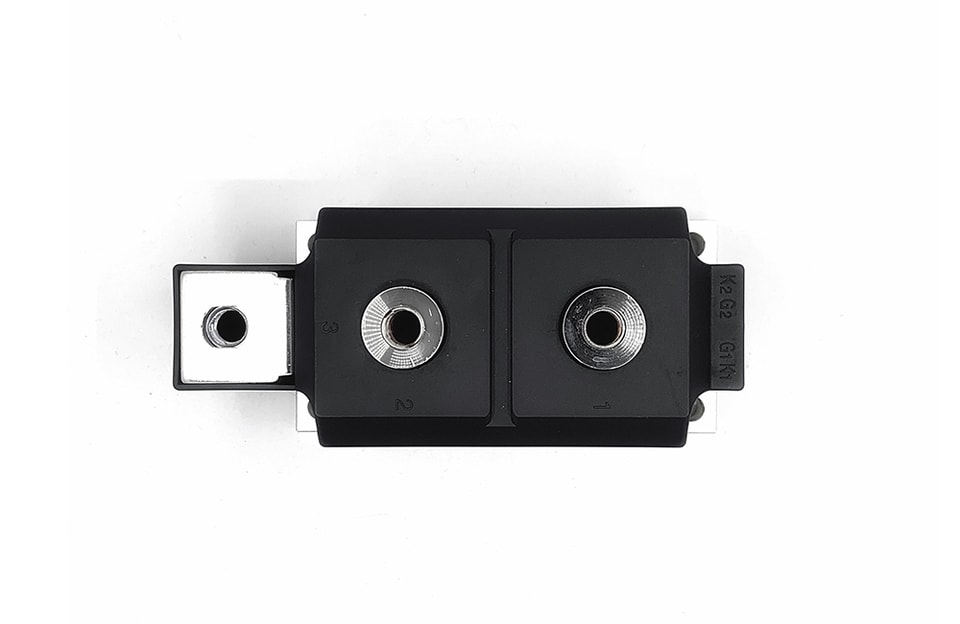

YZPST-MTC1000A 1800V (refrigerado a água)
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Características
Transferência de calor através de base metálica isolada em cerâmica de nitreto de alumínio
Contactos de pressão em metal precioso
Tirístor com gate amplificador
Aplicações típicas
Controle de motor CC
(por exemplo, para máquinas-ferramenta)
Soft starters para motores CA
Controle de temperatura
(por exemplo, para fornos e processos químicos)
Controle profissional de intensidade luminosa (estúdios, teatros)
Símbolo | Condição | Valores nominais | Unidade |
IT(AV) | Monofásico, meia onda, condução de 180°, Tc=78℃/85℃ | 1000/850 | A |
ITRMS | Monofásico, meia onda, condução de 180°, Tc=78℃ | 1256 | A |
ITSM | Tj=125℃ | 28 | KA |
I2t | Tj=125℃ | 5120 | KA2S |
VDRM/VRRM | 1800/1800 | V | |
(di/dt)cr | Tj=125℃ | 400 | A/us |
Viso | CA 1 minuto | 3000 | V |
Tj | -40 ~ +125 | ℃ | |
Tstg | -40 ~ +130 | ℃ | |
W | - | g |
Símbolo | Condição | Valores nominais | Unidade |
IDRM | Em VDRM, monofásico, meia onda, Tj=125℃ | 100 | mA |
IRRM | Em VRRM, monofásico, meia onda, Tj=125℃ | 100 | mA |
VTM | Corrente em condução de 2500A, Tj=25℃ | 1.55 | V |
VT(TO) | Tj=125℃ | 0.85 | V |
RK1G1 | - | Ω | |
RK2G2 | - | Ω | |
tgd | Tj=25℃;VD=0,4VDRM;ITM=ITAV | 2.0 | us |
tq | dvD/dt=50V/us;Tj=125℃; ITM=ITAV | 250 | us |
IGT/VGT | Tj=25℃，IT=1A，VD=6V | 250 / 2,5 | mA/V |
VGD | Tj=130℃ VD=1/2VDRM | 0.25 | V |
DV/DT | Tj=130℃, VD=2/3VDRM, | 1000 | V/us |
IH | Tj=25℃ | 300 | mA |
IL | Tj=25℃ | 1500 | mA |
Rth(j-c) | Por módulo | 0.025 | ℃/W |
