COMPONENTE DE POTÊNCIA

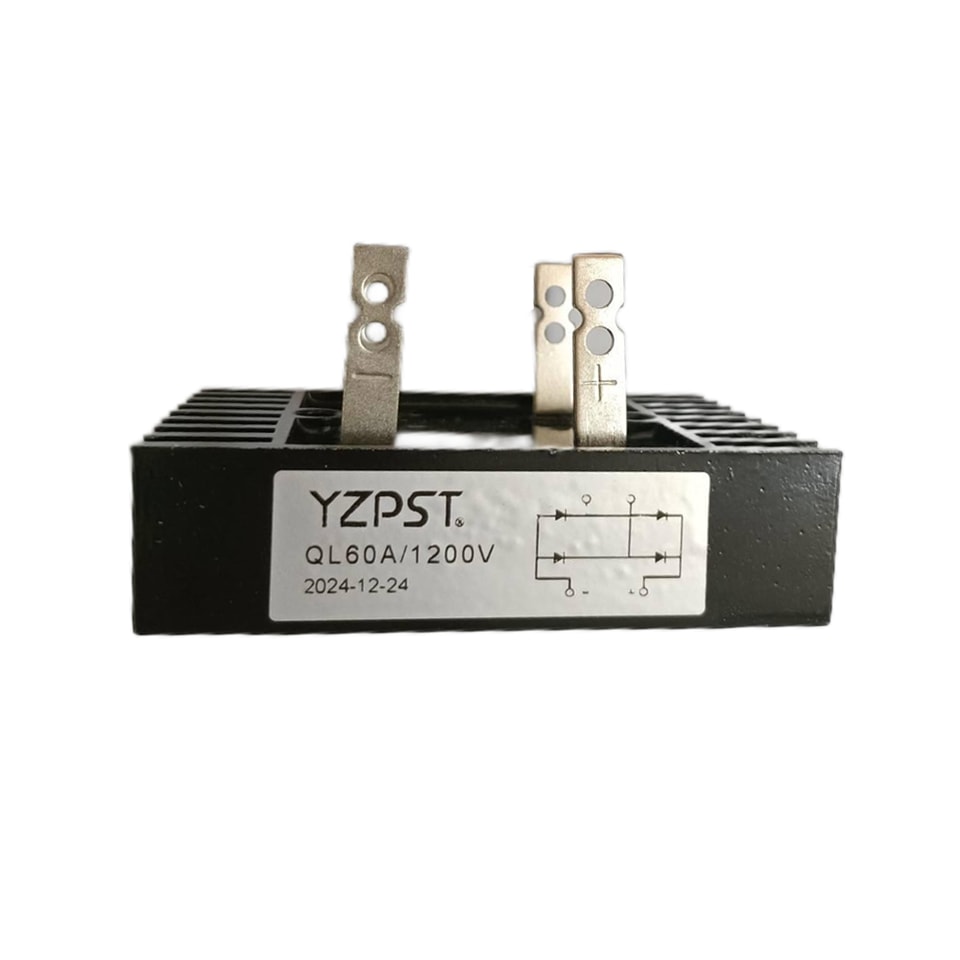

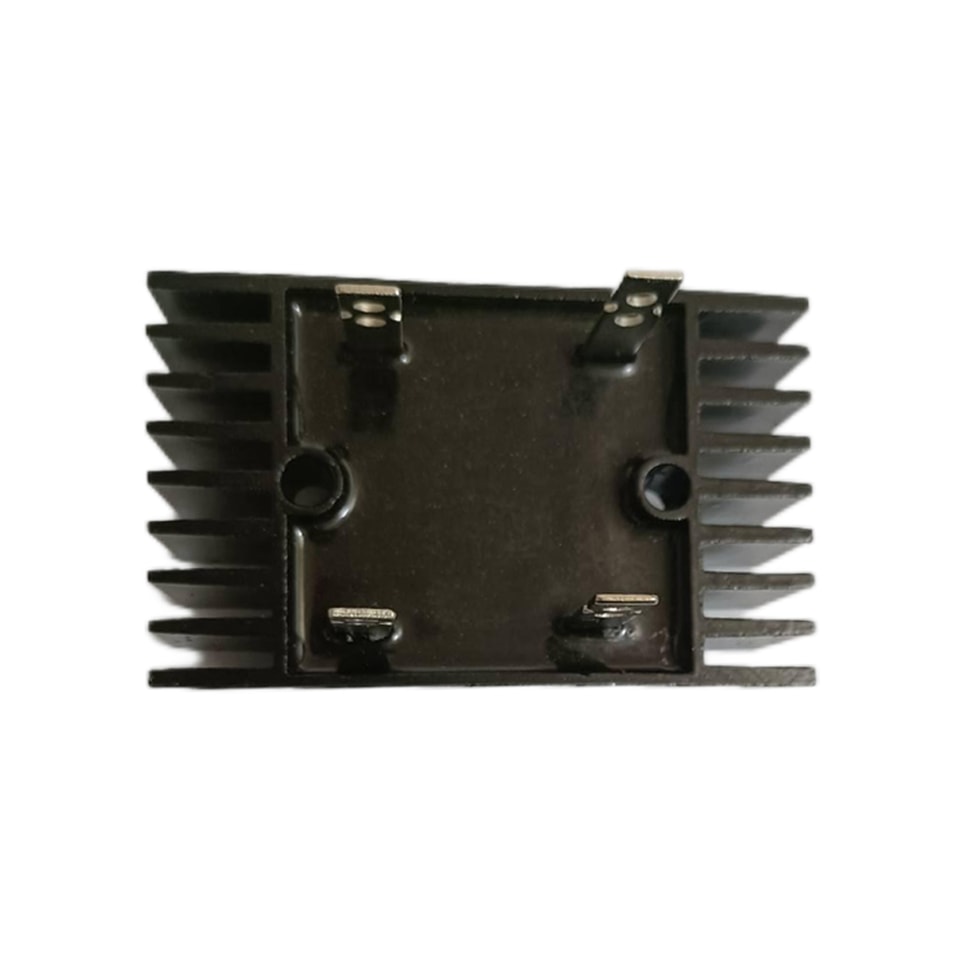

YZPST-QL60A-1200V
✓Informações técnicas do produto✓Suporte à seleção com foco na aplicação✓Catálogo e consulta com base na necessidade
E-mailinfo@yzpst.net
Telefone+86 138 0527 8321
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
CENTRO DE DOCUMENTOS
Downloads e arquivos técnicos
YZPST-QL60A
Monofásico 60 A.
Retificadores de ponte de silício
Características
Ideal para placa de circuito impresso
A técnica de construção confiável e de baixo custo resulta em um produto econômico
Soldagem em alta temperatura garantida: 260℃ / 10 segundos / 0,375” ( 9,5 mm )
comprimento dos terminais sob tração de 5 lb (2,3 kg)

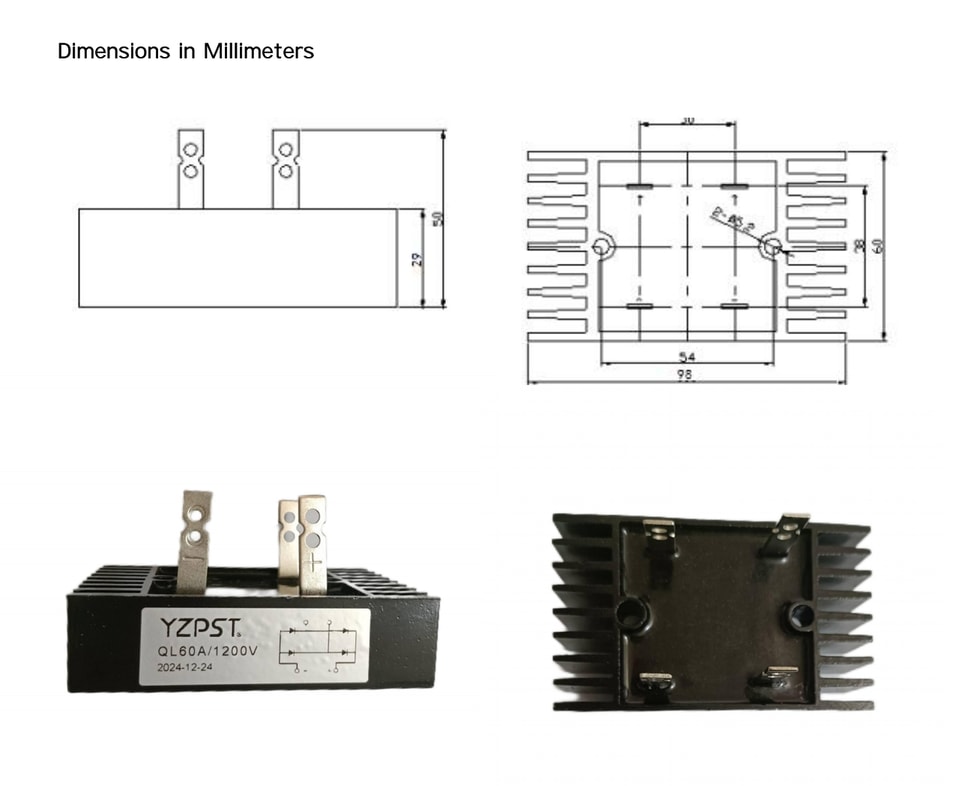

Dados mecânicos
Invólucro: plástico moldado
Terminais: estanhados para solda
Polaridade: conforme indicado
| DFR | QL | QL | QL | QL | QL | QL | QL | ||
| símbolo | UNIDADE | ||||||||
| 60A-02 | 60A-04 | 60A-06 | 60A-08 | 60A-10 | 60A-12 | 60A-16 | |||
| Máximo recorrente pico reverso tensão | VRRM | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Entrada RMS máxima tensão | VRMS | 140 | 280 | 420 | 560 | 700 | 840 | 1120 | V |
| Bloqueio CC máximo tensão | VCC | 200 | 400 | 600 | 800 | 1000 | 1200 | 1600 | V |
| Tc=55℃ | ID | 60 | A | ||||||
| Máximo média direto saída retificado | |||||||||
| Surto direto de pico corrente do coletor meia onda única de 8,3 ms senoidalve | IFSM | 1000 | A | ||||||
| IF =30 A, | VF | 1.1 | V | ||||||
| Tensão máxima diretaidade | |||||||||
| Tensão reversa máximaidade | IR | 10 | μA | ||||||
| IR(H) | 200 | μA | |||||||
| Resistência térmica junção-cápsula | RθJC | 0.45 | °C/W | ||||||
| Resistência térmica cápsula-ambiente | RθJA | 0.5 | °C | ||||||
| Faixa de temperatura de operaçãofaixa de temperatura | TJ | -40～+125 | °C | ||||||
| Faixa de temperatura de armazenamentofaixa de temperatura | TSTG | -40～+150 | °C | ||||||
