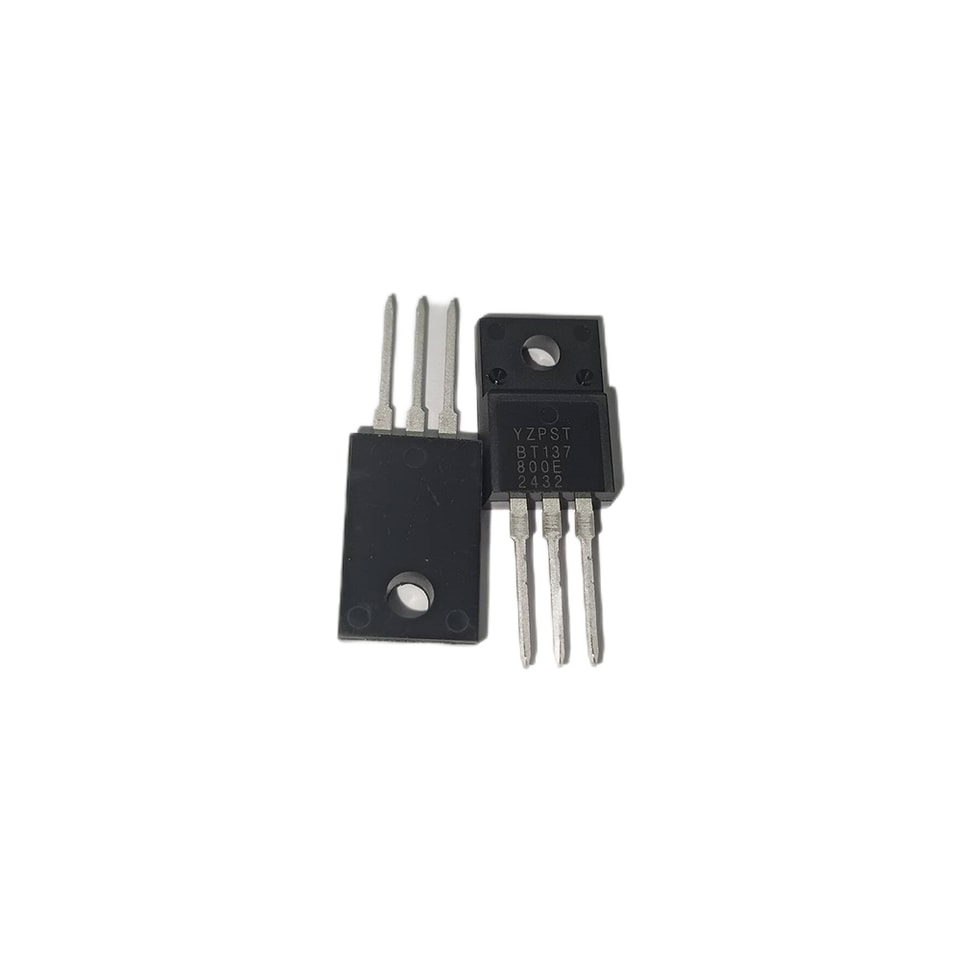

YZPST-BT137-800E
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Série BT137 de triacs de 8 A
DESCRIÇÃO
Com baixa corrente de manutenção e de disparo, o BT137
os triacs da série são especialmente recomendados para
uso em cargas de potência resistivas de médio e pequeno porte.
carga.
PRINCIPAIS CARACTERÍSTICAS:
símbolo | valor | unidade |
IT(RMS) | 8 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1,6 | V |
CARACTERÍSTICAS MÁXIMAS ABSOLUTAS:
Parâmetro | Símbolo | Valor | Unidade |
Armazenamento intervalo de temperatura da junção | Tstg | -40~150 | ℃ |
Operação intervalo de temperatura da junção | Tj | -40~125 | ℃ |
Tensão repetitiva de pico em estado de bloqueio (Tj=25℃) | VDRM | 600/800 | V |
Pico repetitivo tensão reversatensão (Tj=25℃) | VRRM | 600/800 | V |
Corrente RMS em condução | IT(RMS) | 8 | A |
Surto não repetitivo pico em condução corrente (ciclo completo, F=50Hz) |
ITSM |
65 |
A |
I2valor de t para fusão (tp=10 ms) | I2t | 21 | A2s |
CARACTERÍSTICAS ELÉTRICAS(Tj=25℃ salvo indicação em contrário)
| Parâmetro | Valor | |||||||
| Condição de teste | Quadrante | D | E | F | G | Unidade | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | 50 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | 100 | mA | ||
| VGT | VD=12 V, RL=33 Ω | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MAX | 1.3 | V | |||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | MÍN | 0.2 | V | |||
| IA | IT100mA | MAX | 10 | 20 | 40 | 60 | mA | |
| Ⅰ-Ⅲ-Ⅳ | 10 | 30 | 50 | 70 | ||||
| IL | IG=1,2IGT | Ⅱ | MAX | 20 | 40 | 70 | 100 | mA |
| VD=0,66×VDRM Tj=125℃ abertura da gate | ||||||||
| dV/dt | MÍN | 20 | 50 | 100 | 200 | V/ µs | ||
EMBALAGEM DADOS MECÂNICOS
.jpg)
.jpg)
.jpg)
