YZPST-SR3KV

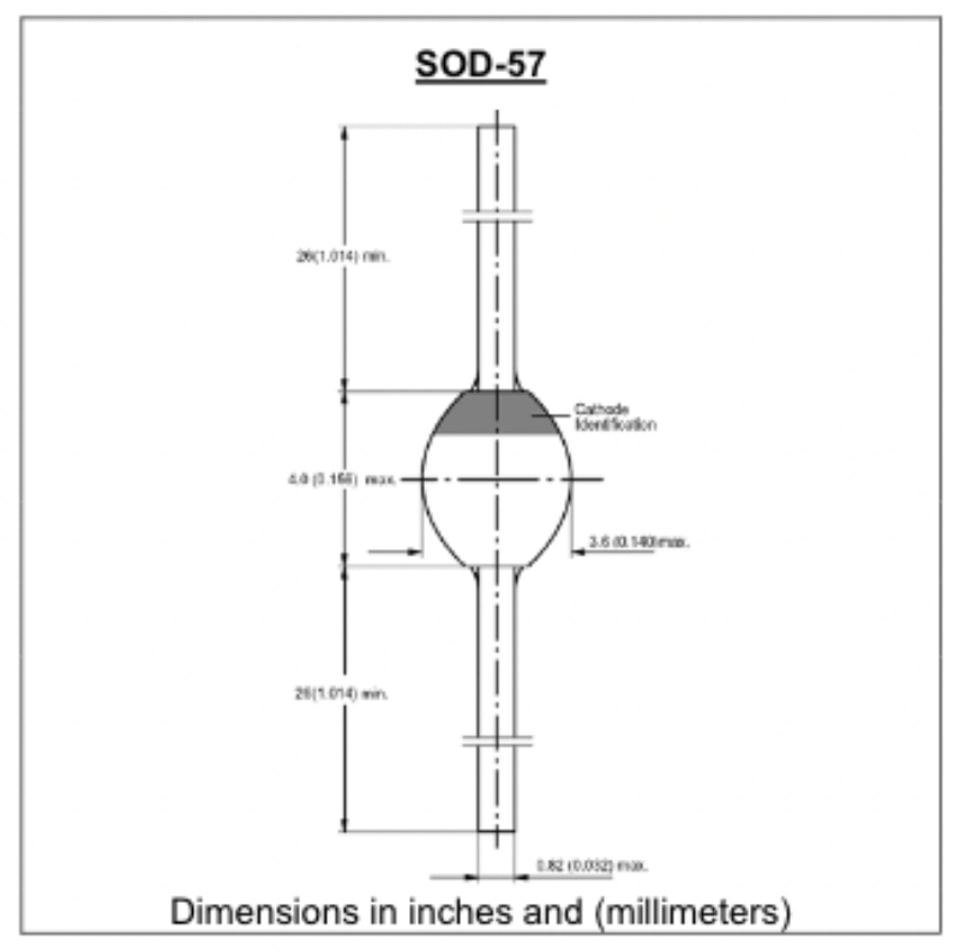

MÁXIMOS      VALORES      E      ELÉTRICAS      CARACTERÍSTICAS

(monofásico, meia onda, 60 Hz, carga resistiva ou indutivo classificação de carga a 25°C, salvo indicação especificado)

Símbolo

SR3KV

unidades

Tensão reversa de pico recorrente máximage

VRRM

3000

V

Tensão RMS máxima

VRMs

2100

V

Tensão máxima de bloqueio em CCge

VCC

3000

V

Tensão mínima de ruptura reversa    IR=100μA

V(BR)R

3100

V

Corrente retificada direta média, meia onda senoidalmédia

IFAV

0.25

A

Corrente de surto direta de pico 10 ms meia onda senoidal

lFSM

15

A

Tensão direta máxima at 0,25 A

VF

5.0

V

Não repetitivo pico reverso avalanche energia em leRR)=0,2 A

ER

5.0

Corrente reversa contínua máximaente

na tensão nominal de bloqueio em CC tensão

Tj=25℃ Tj=125℃

lR

10.0 100.0

μA

Tempo de recuperação reversa máximo(Nota 1)

Trr

250

nS

Resistência térmica típicaistência            (Nota 2)

Rth(ja) Rth(jc)

45

25

℃/W

Capacitância típica da junção          (Nota 3)

Cj

10.5

pF

Temperatura de armazenamento e de junção em operaçãoerature

Tstg,Tj

-55 a +175

℃

Nota:

1.Condição de recuperação reversa If=0,5A,Ir=1,0A,Irr =0,25A 2.Comprimento do terminal I=10mm,TL=constante

3.Medido em 1,0 MHz e aplicado Vr=4,0V

Mín.

3000.00

Mín.

Máx.

10

5

250

Máx.

Condição

IR

VRRM

IF

Condição

Bin1@

100 μA

3000 V

0.25 A

If = 0,5A, Ir =1,0A, I rr =0,25A

Bin1@

Item

VRRM(V)

IR( μA)

VF(V)

TRR(ns)

Item

1

3889

0.198

2.281

115

2

3867

0.097

2.179

126

3

3866

0.316

2.172

120

4

3974

0.18

2.18

124

5

3883

0.202

2.21

123

6

3813

0.189

2.201

122

7

3747

0.164

2.252

112

8

3958

0.184

2.418

112

9

3851

0.111

2.137

125

10

3818

0.115

2.202

116

11

3991

0.125

2.231

122

12

3735

0.184

2.629

96

13

3913

1.104

2.239

118

14

3932

0.128

2.461

106

15

3899

0.11

2.203

122

Mín.

3735

0.097

2.137

96

Máx.

3991

1.104

2.629

126

Média

3875.733

0.227133

2.26633

117.2667
