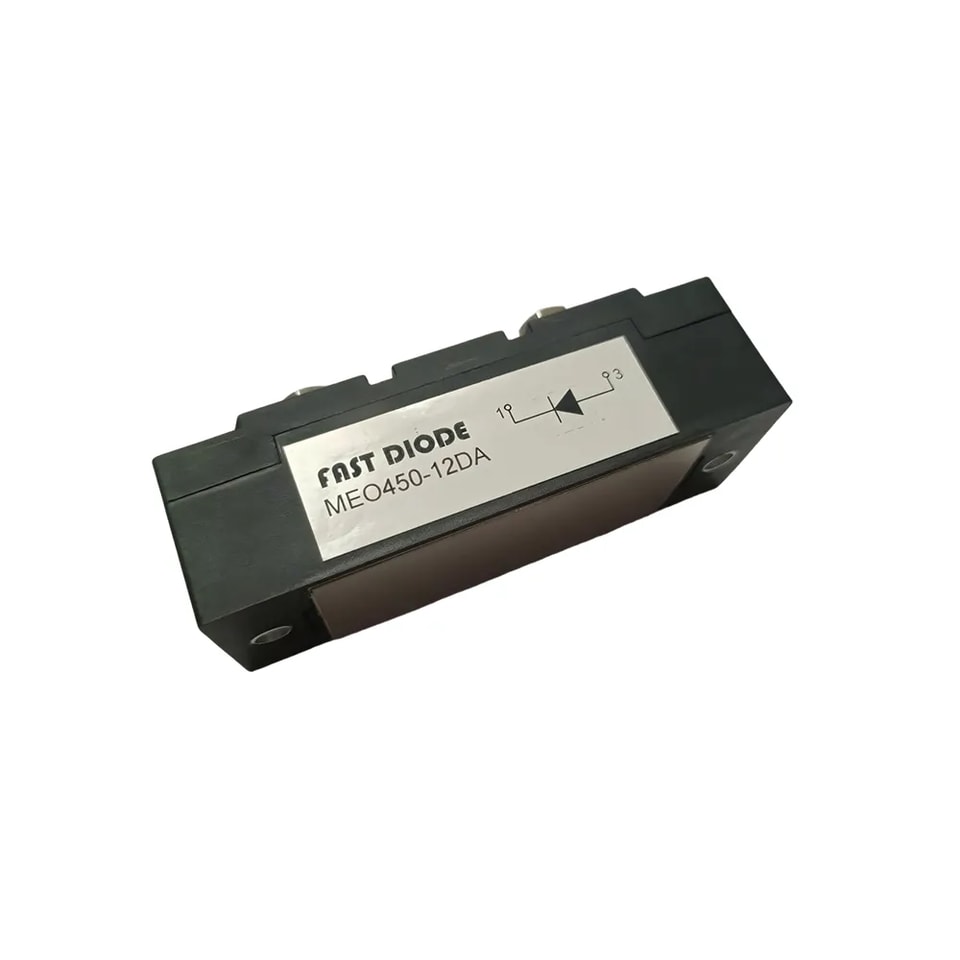

YZPST-MEO450-12DA

Símbolo

Parâmetro

Condições de teste

Valores

Unidade

VR

Máximo C.C. Tensão reversa

1200

V

VRRM

Máximo Repetitivo Tensão reversa

1200

V

IF(AV)

Médio Corrente direta

TJ= 150°C

453

A

IF(RMS)

RMS Corrente direta

TJ=75°C

640

A

IFSM

máx.  sobrecorrente  direta Corrente

t = 10 ms (50 Hz), senoidal, TJ=45°C

4800

A

t = 8,3 ms (60 Hz), senoidal, TJ=45°C

5280

t = 10 ms (50 Hz), senoidal, TJ= 150°C

4320

t = 8,3 ms (60 Hz), senoidal, TJ= 150°C

4750

I2t

I2t valor para fusão

t = 10 ms (50 Hz), senoidal, TJ=45°C

115.2

2 kA s

t = 8,3 ms (60 Hz), senoidal, TJ=45°C

117.1

t = 10 ms (50 Hz), senoidal, TJ= 150°C

93.3

t = 8,3 ms (60 Hz), senoidal, TJ= 150°C

94.8

VTO

Tensão de limiar

TJ= 150°C

1.16

V

rT

Resistência de inclinação

TJ= 150°C

1.15

m Ω

Ptot

Dissipação total de potência

TJ=25°C

1750

W

TJ

Temperatura da junção

-40 a +150

°C

TSTG

Temperatura de armazenamento Faixa

-40 a +125

°C
