YZPST-MTC92-16
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
Módulos de tiristores duplos
TYPE: YZPST-MTC92-16
Características
· Invólucro padrão da indústria
· Base isolada eletricamente
· Transferência de calor através de base metálica isolada em cerâmica de óxido de alumínio
· Chip soldado sobre cerâmica AL2O3 ligada diretamente ao cobre
· Chip tiristor com gate central
Aplicações típicas
- Controle de motor CC
- Soft starters para motores CA
- Controle de temperatura
- Dimerização profissional de iluminação
VDRM/VRRM |
| 1600/1600 | V |
VRSM |
| 1700 | V |
Valores máximos
Símbolo | Condição | Máximos | Unidade |
IT(AV) | sen. 180; Tc=85°C, | 95 | A |
ITSM | Tvj=25°C; 10 ms | 2000 | A |
I2t | Tvj=25°C; 8,3…10 ms | 20 | kA2S |
(di/dt)cr |
| 140 | A/us |
Viso | CA 1s / 1min. | 3600/3000 | V |
Tj |
| -40 ~ +125 | °C |
Tstg |
| -40 ~ +125 | °C |
W |
| - | g |
Características elétricas
Símbolo | Condição | Máximos | Unidade |
IDRM/IRRM | Em VDRM, Tj=125°C | 15 | mA |
VT | Corrente em condução 300A, Tj=25°C | 1.63 | V |
VT(TO) | Tj=125°C | 0.9 | V |
tgd | Tj=25°C | 1 | us |
tq | Tj=125°C | 100 | us |
IGT/VGT | Tj=25°C | 150 / 3 | mA/V |
VGD | Tj=125°C | 0.25 | V |
(dv/dt)cr | Tj=125°C | 1000 | V/us |
IA | Tj=25°C, típico / máx. | 140/240 | mA |
IL | Tj=25°C, típico / máx. | 260/550 | mA |
Rth(j-c) | Por módulo | 0.14 | K/W |

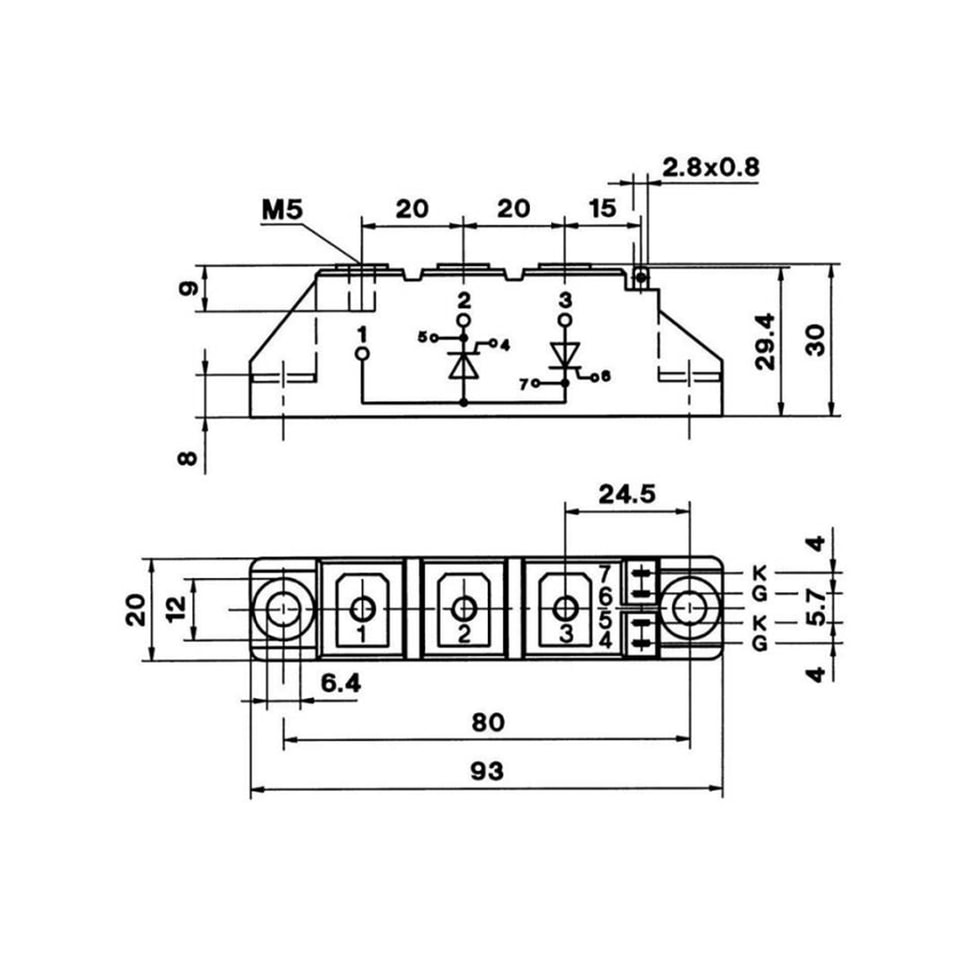

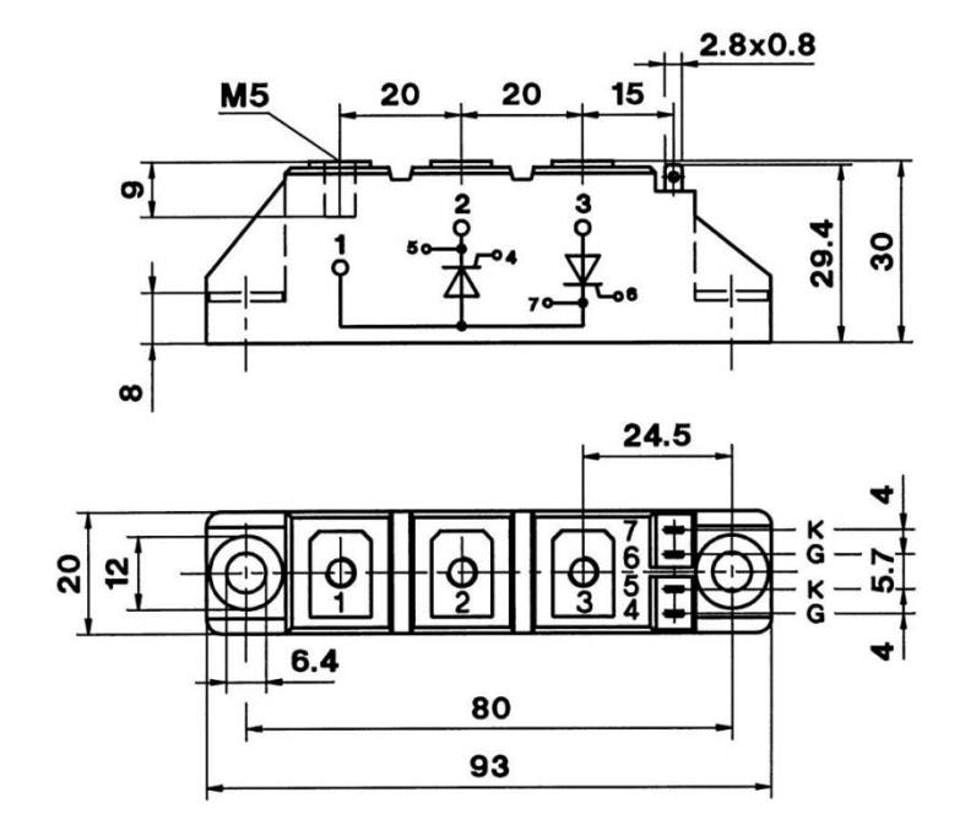

Desenho dimensional
.jpg)
.jpg)
