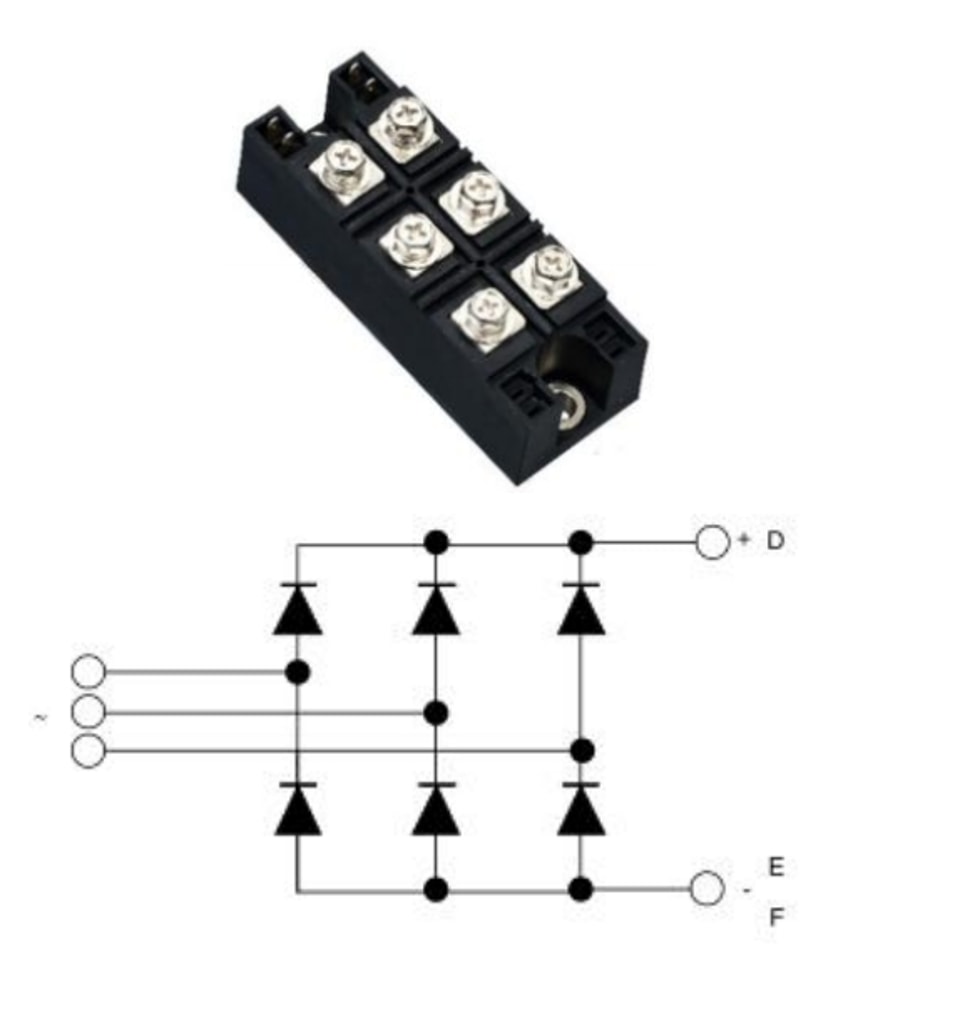

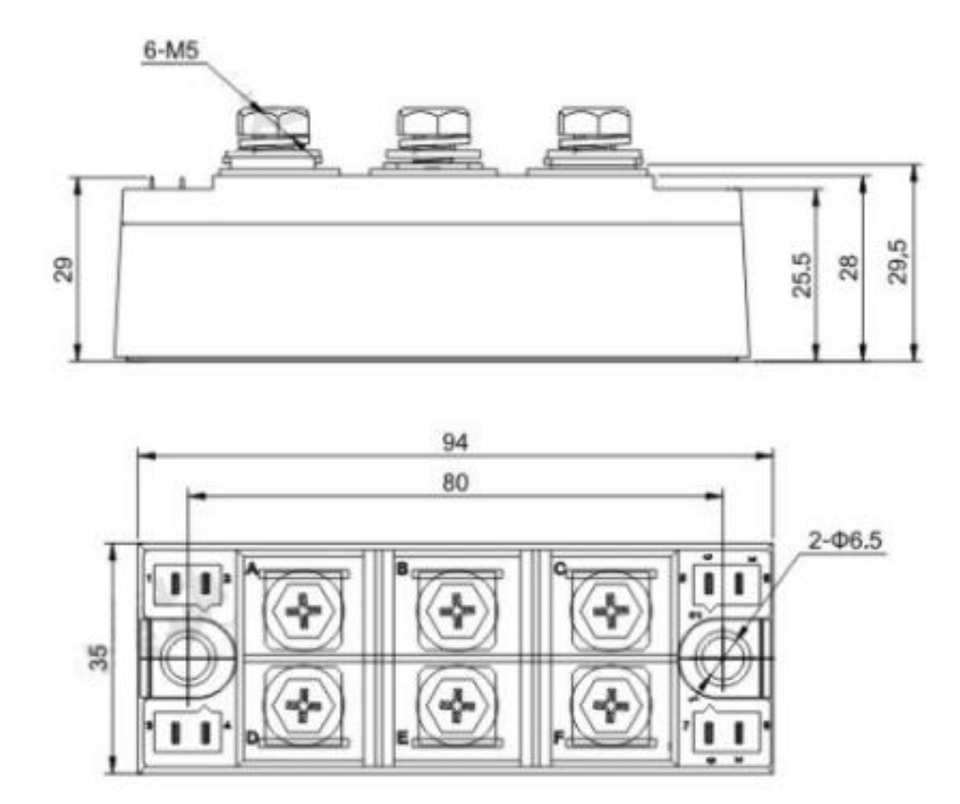

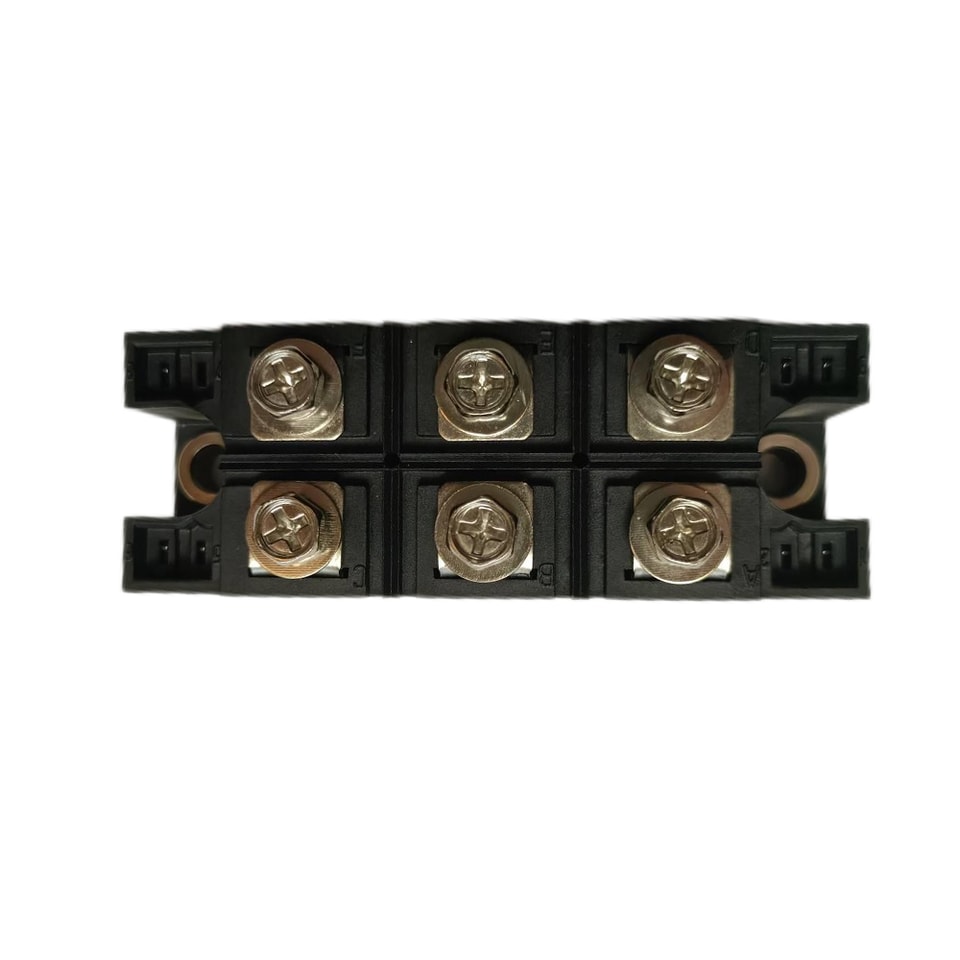

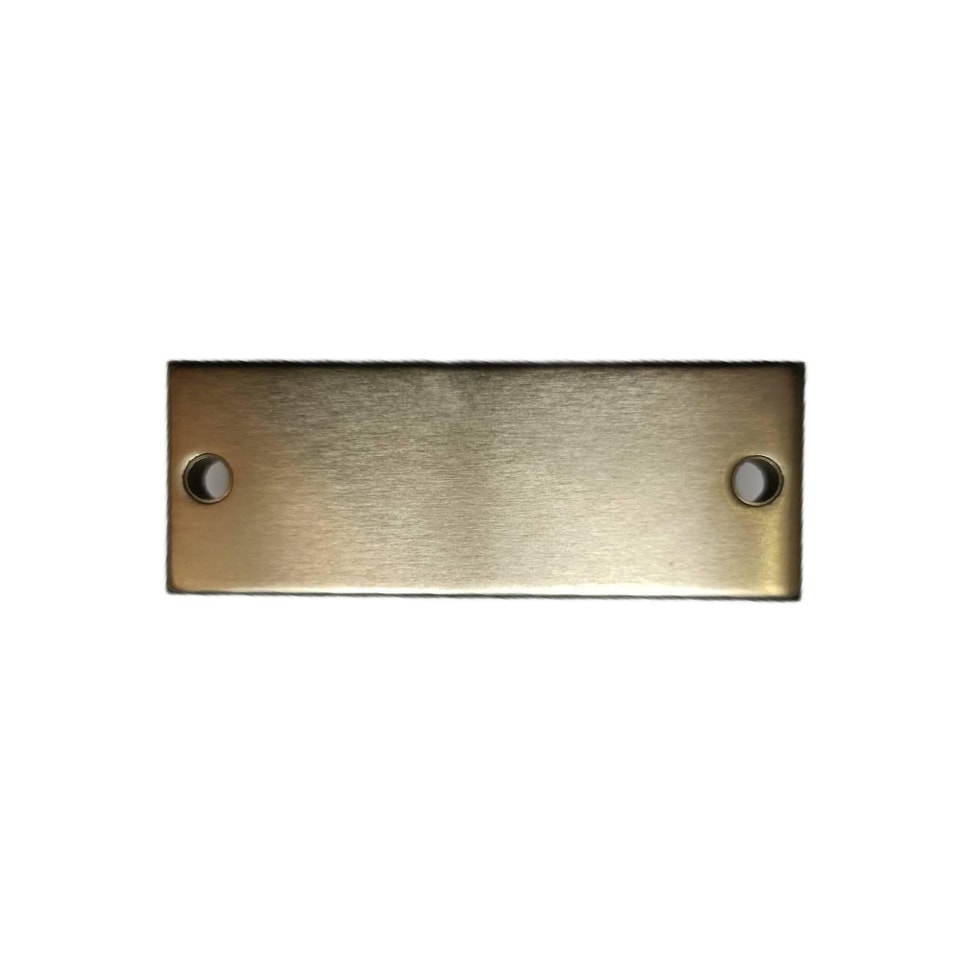

YZPST-130MT160K

Símbolo

Parâmetro

Condições de teste

Valores

Unidade

VRRM

Máximo Repetitivo Tensão reversa

1600

V

VRSM

Máximo Não repetitivoe Tensão reversa

1700

V

ID

Médio Corrente direta

TC=85(62)°C

130(160)

A

IFSM

Não repetitivo        Surto

Corrente direta

50Hz/60Hz

1130/1180

A

I2t

I2t (Para fusível)

50Hz/60Hz

6400/5800

A2s

VF(TO)1

Valor baixo de   limiarda tensão

16,7%* π*IF(AV) < I <   π *IF(AV),TCJ= 150°C

0.78

V

VF(TO)2

Valor elevado de   disparotensão

I >  π*IF(AV),TCJ=150°C

0.99

V

rf1

Valor baixo de inclinação direta resistência

16,7%* π*IF(AV) < I <   π *IF(AV),TCJ= 150°C

4.59

m Ω

rf2

Valor elevado de resistência de inclinação direta

I >  π*IF(AV),TCJ=150°C

4.17

m Ω

VISO

Tensão de isolamento @AC1s

50Hz

3000

V

TJ

Temperatura da junção

-40 a +150

°C

TSTG

Temperatura de armazenamento Faixa

-40 a +150

°C

Md

Para o dissipador de calor (M6)

4~6

N·m

Para os terminais (M5)

3~4

N·m

RθJC

Resistência térmica máxima, Junção para a caixa

Operação em CC por módulole

0.16

°C/W

Operação em CC por junção

0.93

120 。ret. Por módulo

0.18

120 。ret. Por junção

1.08

Rθcs

Da carcaça para o dissipador de calor

Por módulo

0.03

Símbolo

Parâmetro

Condições de teste

Mín.

Típ.

Máx.

Unidade

IRRM

TC= 150°C

10

mA

VFM

Tensão direta Queda

IF =200A, TJ=25°C

1.63

V
