YZPST-FF600R17ME4 (600B170E53)
Dica: inclua o número da peça, a tensão/corrente alvo e o ambiente de aplicação.
Downloads e arquivos técnicos
P/N:YZPST-600B170E53 (YZPST-FF600R17ME4)
Aplicações
Inversor para acionamento de motor
Amplificador de acionamento servo AC e DC
UPS (Fontes de alimentação ininterruptas)
Características
Baixo Vce(sat) com tecnologia IGBT SPT+
Vce(sat) com coeficiente de temperatura positivo
Inclui FWD antiparalelo de recuperação rápida e suave
Alta capacidade de curto-circuito (10 us)
Estrutura de módulo de baixa indutância
Temperatura máxima da junção: 175℃
Classificações máximas absolutas
Parâmetro |
Símbolo |
Condições |
Valor |
Unidade |
Tensão coletor-emissor | VCES | VGE=0V, IC =1 mA, Tvj=25℃ | 1700 | V |
Corrente contínua do coletor | IC | Tc100℃ | 600 | A |
Pico de coletor Corrente | ICRM | ICRM =2IC | 1200 | A |
Tensão gate-emissor | VGES | Tvj=25℃ | ±20 | V |
Dissipação total Potência Dissipação (inversor IGBT) | Ptot | Tc=25℃ Tvjmax=175℃ | 4286 | W |
Características do IGBT
| Parâmetro | Valor | Unidade | ||||
| Símbolo | Condições | Mín. | Típ. | Máx. | ||
| Tensão de limiar gate-emissor | VGE(th) | VGE=VCE, IC =24mA,Tvj=25℃ | 5.4 | 6.2 | 7.4 | V |
| Corrente de corte coletor-emissor-off | ICES | VCE=1700V,VGE=0V, Tvj=25℃ | 1 | mA | ||
| Ic=600A,VGE=15V, Tvj=25℃ | 2.4 | 2.75 | V | |||
| Ic=600A,VGE=15V, Tvj=125℃ | 2.8 | V | ||||
| Coletor-Emissor Tensão de saturação | VCE(sat) | Ic=600A,VGE=15V, Tvj=150℃ | 2.9 | V | ||
| Capacitância de entrada | Cies | 40 | nF | |||
| Capacitância de saída | Coes | 2.09 | nF | |||
| Capacitância de transferência reversa | Cres | VCE=25V,VGE =0V, f=1MHz, Tvj=25℃ | 1.44 | nF | ||
| Tempo de atraso de ligar | td(on) | 180 | ns | |||
| Tempo de subida | tr | 100 | ns | |||
| Tempo de atraso no desligamento | td(off) | 300 | ns | |||
| Tempo de descida | tf | IC =600 A | 100 | ns | ||
| Energia Dissipação Durante a ligação Tempo | Eon | VCE = 900 V VGE = ±15V RG = 1.0Ω Tvj=25℃ | 150 | mJ | ||
| Energia Dissipação Durante odesligamento Tempo | Edesligado | 100 | mJ | |||
| Tempo de atraso de ligar | td(on) | 190 | ns | |||
| Tempo de subida | tr | 110 | ns | |||
| Tempo de atraso no desligamento | td(off) | 350 | ns | |||
| Tempo de descida | tf | IC =600 A | 150 | ns | ||
| Energia Dissipação Durante a ligação Tempo | Eon | VCE = 900 V VGE = ±15V RG = 1.0Ω Tvj=125℃ | 225 | mJ | ||
| Energia Dissipação Durante odesligamento Tempo | Edesligado | 160 | mJ | |||

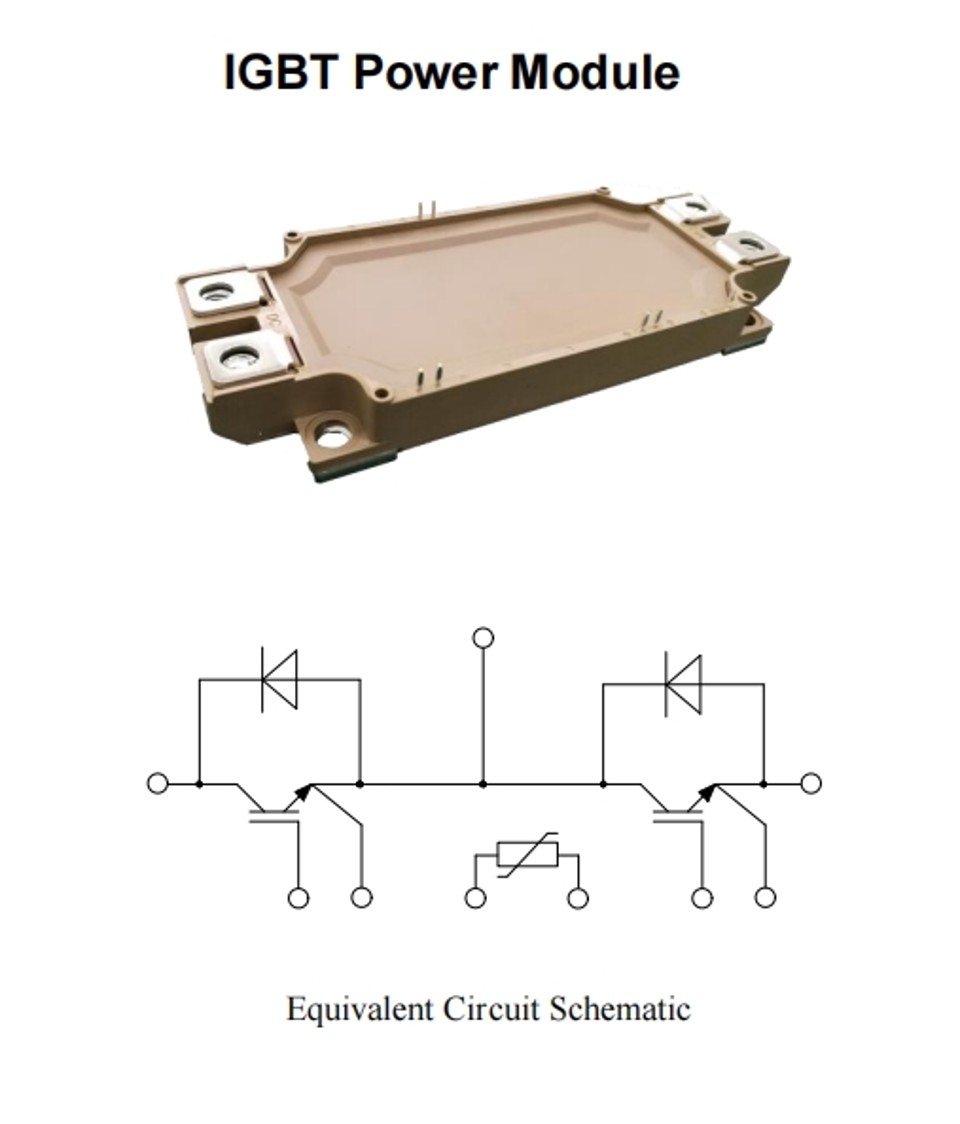

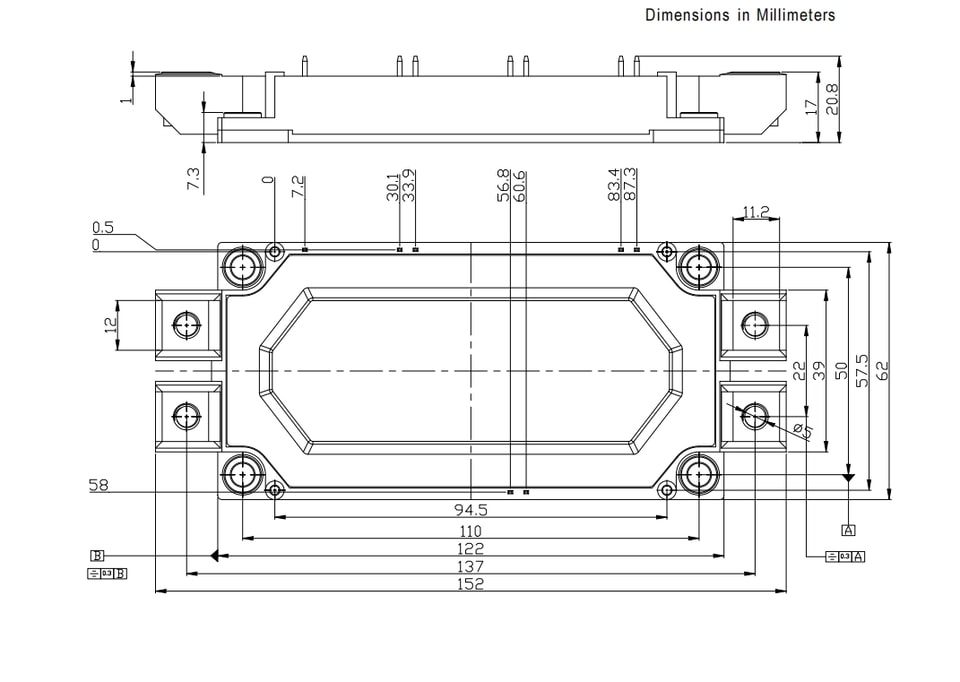

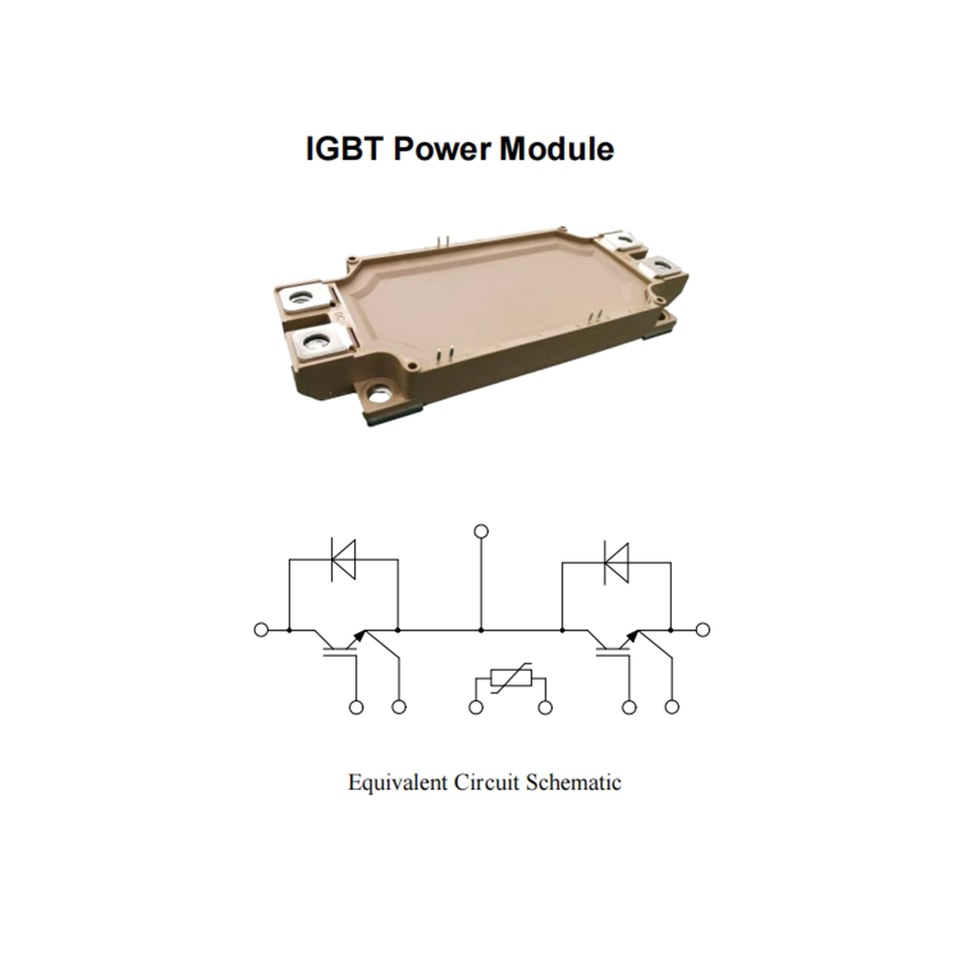

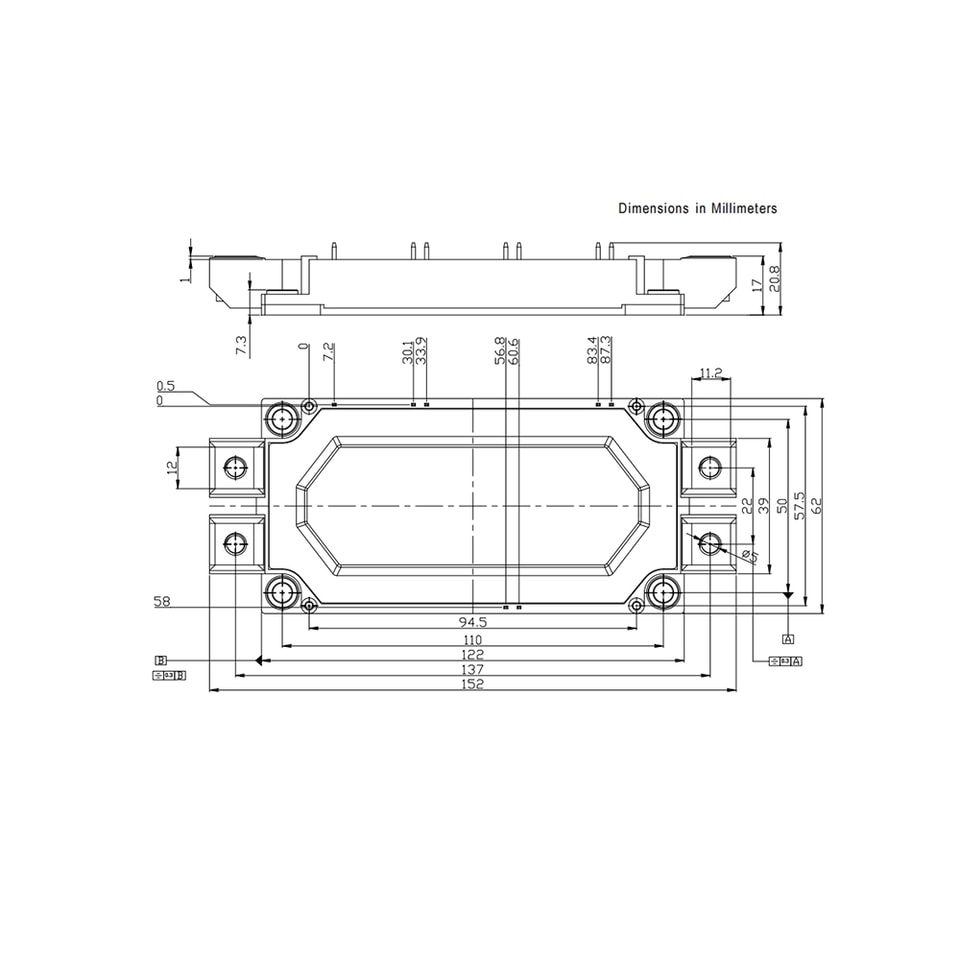

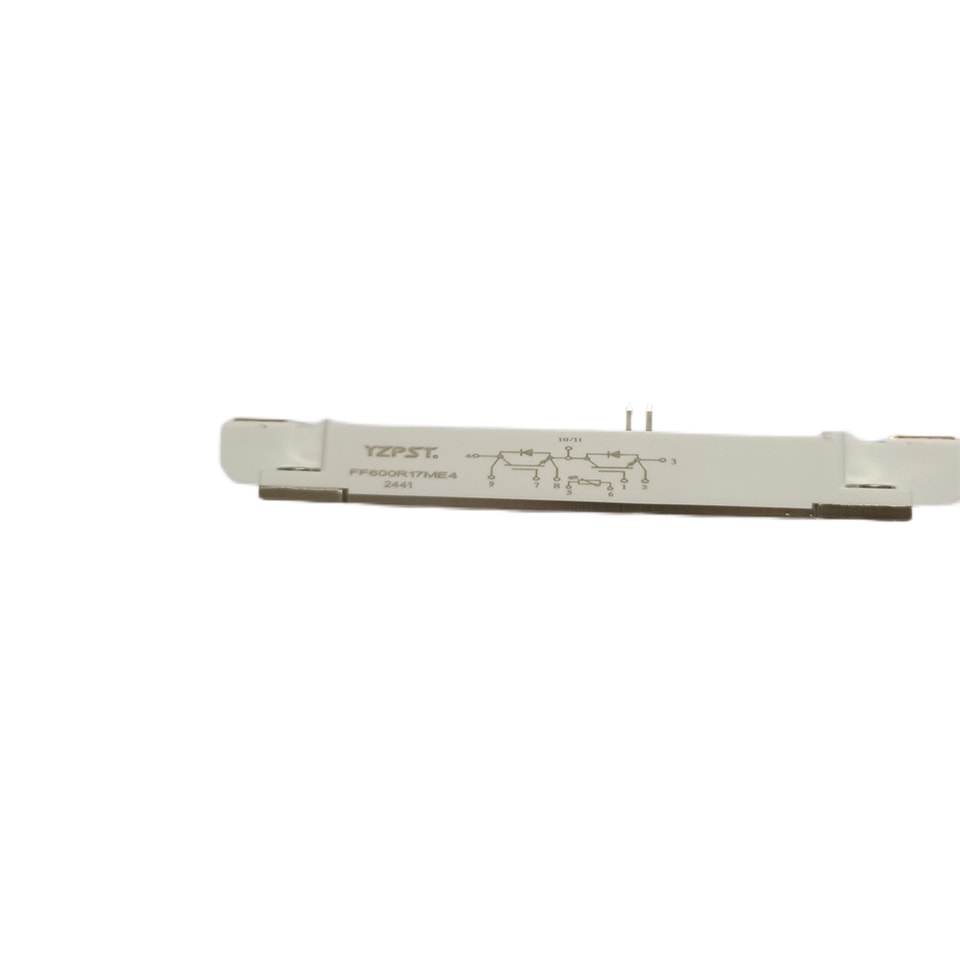

Encapsulamento Dimensões
.jpg)
.jpg)
